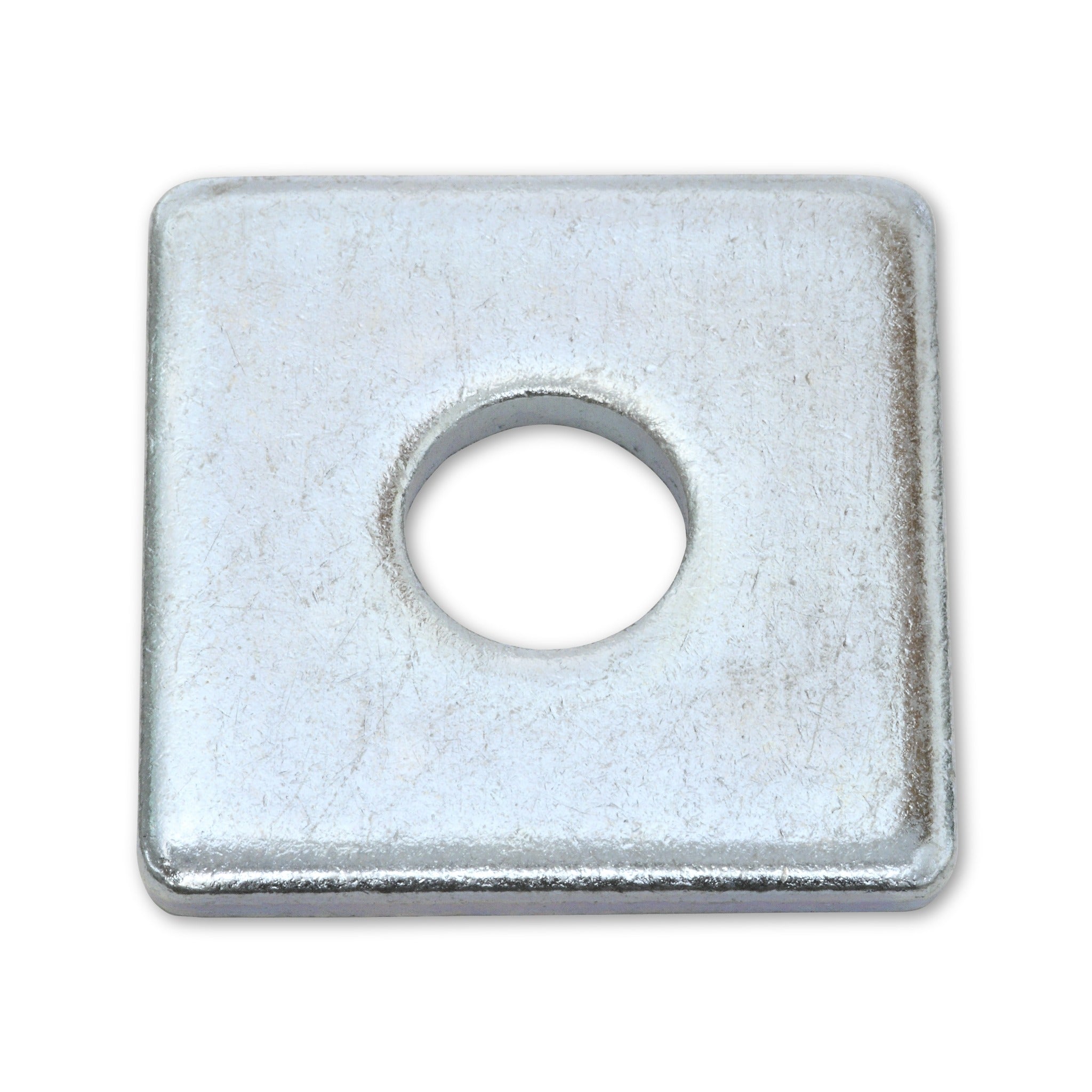

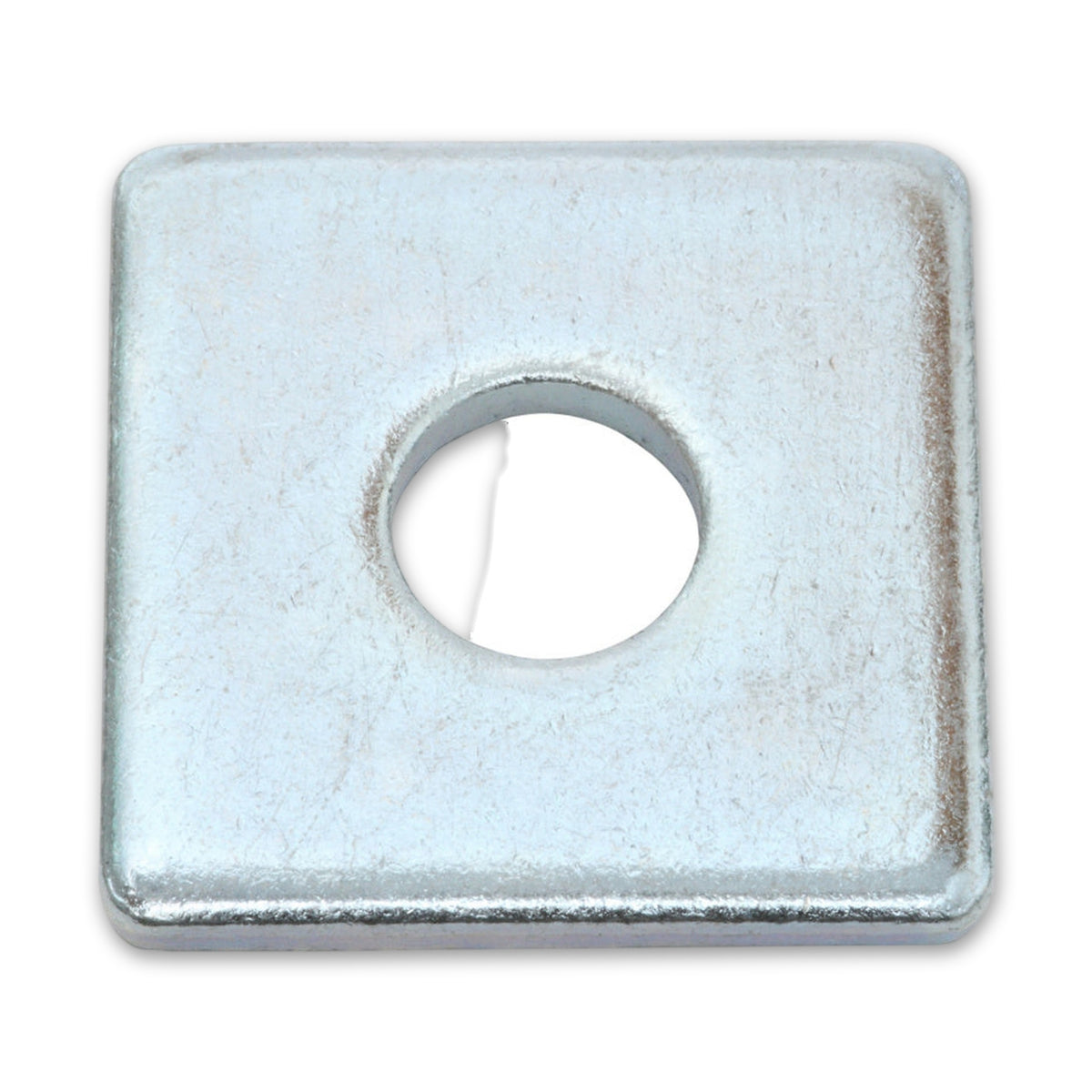

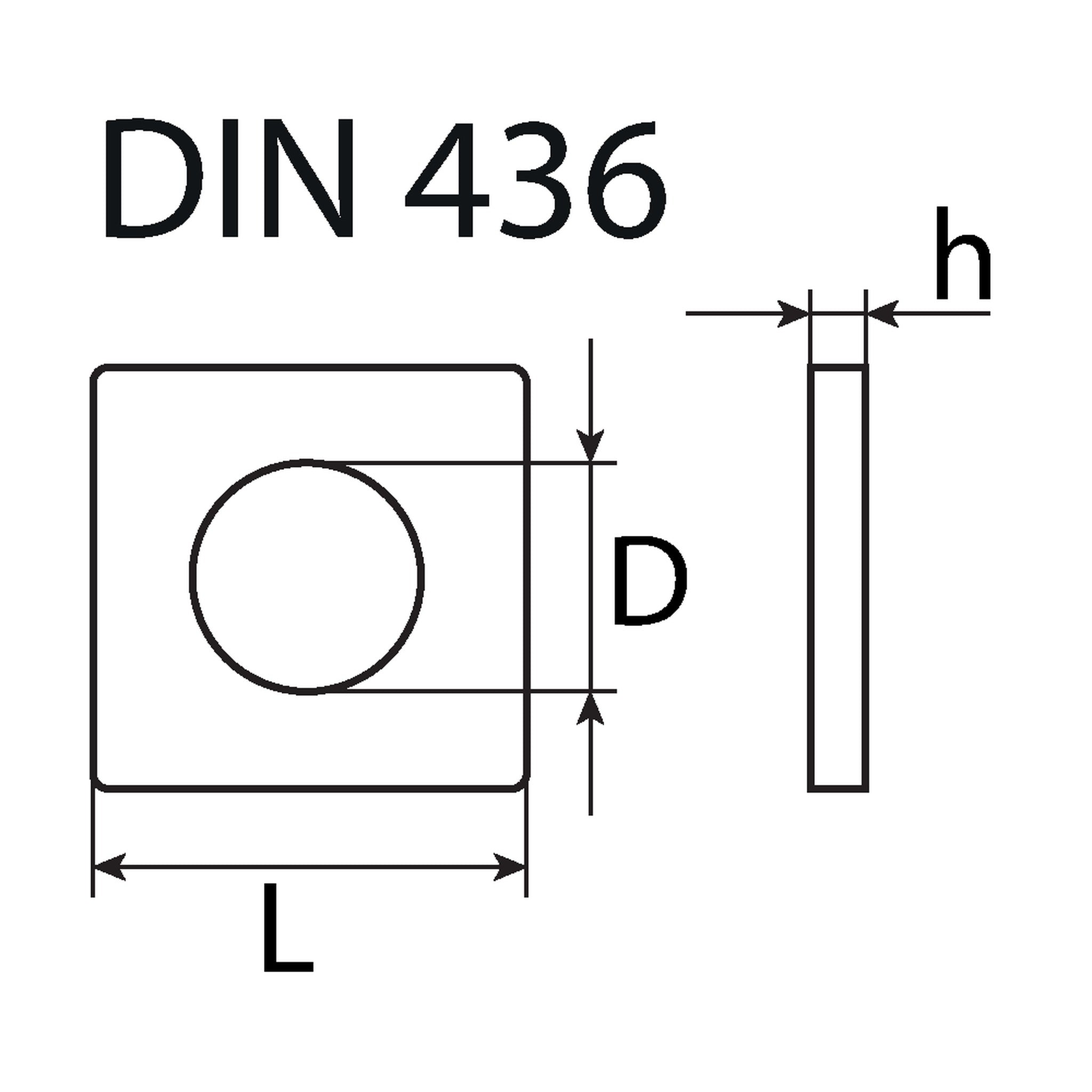

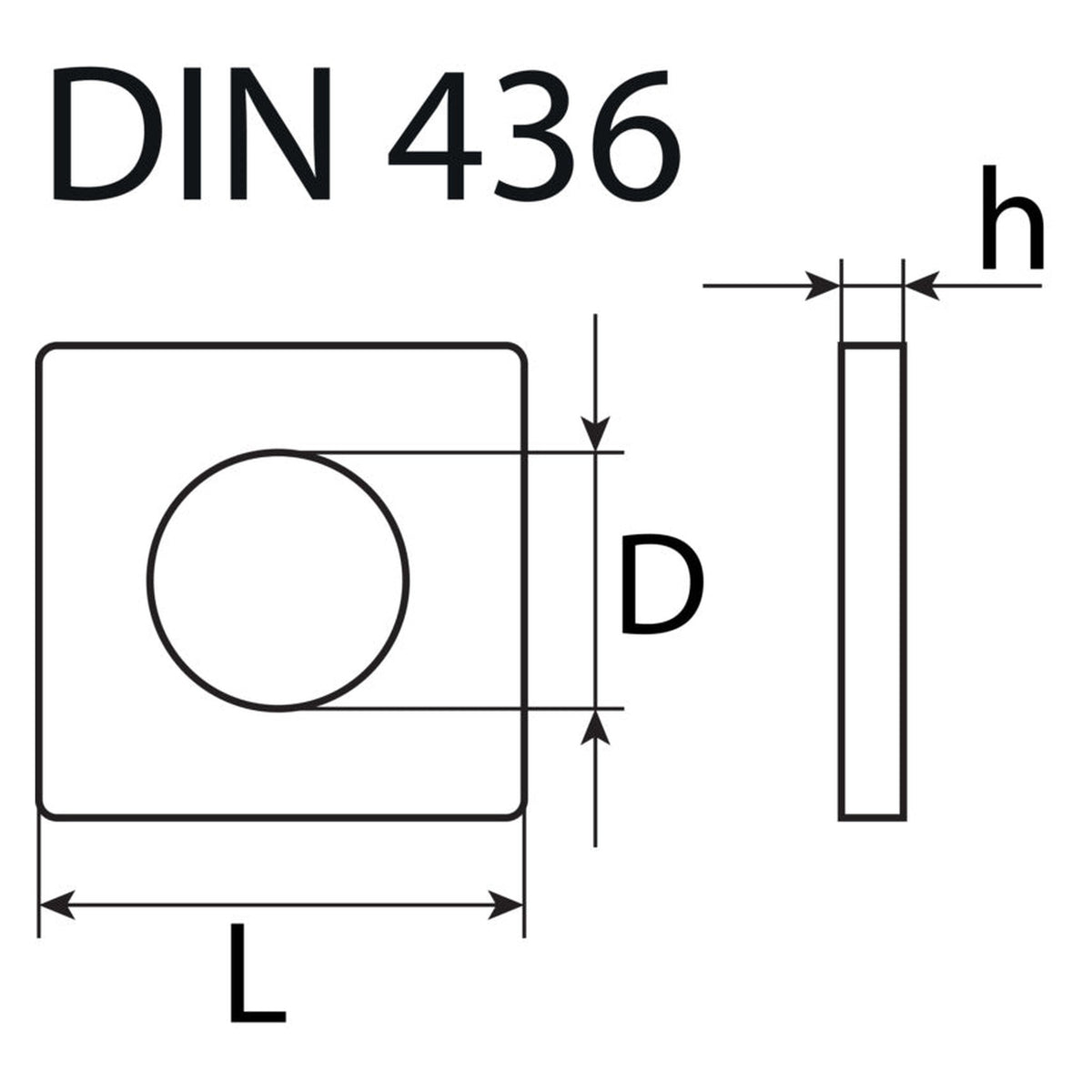

Vierkantscheibe, Stahl verzinkt, DIN 436, 17,5 × 50 mm

Die Vierkantscheibe nach DIN 436 liegt zwischen Mutter oder Schraubenkopf und dem Holz und verteilt die Klemmkraft auf eine quadratische Fläche von 50 mm Kantenlänge. Sie besteht aus verzinktem Stahl und ist für Schraubverbindungen mit 16 mm Durchmesser (M16) angegeben.

Die Mutter drückt sich nicht ins weiche Holz

Zieht eine Mutter direkt auf einen Balken, konzentriert sich die Klemmkraft auf die kleine Auflage der Mutter, und die Holzoberfläche wird eingedrückt. Die Vierkantscheibe vergrößert diese Auflage, die Kraft geht auf größerer Fläche ins Holz. DIN 436 ist die Norm für Vierkantscheiben vorwiegend für Holzkonstruktionen.

Woran die passende Scheibe zu erkennen ist

• Lochdurchmesser 17,5 mm: Gegenüber 16 mm Schraubendurchmesser bleibt etwas Spiel, die Scheibe lässt sich leicht aufschieben.
• Stärke 5 mm: Die Scheibe trägt 5 mm auf. Bei knapper Gewindelänge ist das einzurechnen, damit die Mutter voll fasst.

Wo Vierkantscheiben eingesetzt werden

Üblich ist die Verwendung im Holzbau: Zimmerer und Holzbauer setzen Vierkantscheiben bei Bolzen- und Gewindestangenverbindungen in Balken und Pfosten ein, etwa im Dachstuhl. Auch Heimwerker nutzen sie, wenn eine Gewindestange durch ein Holz geführt und mit Mutter angezogen wird. Die Scheibe wird vor der Mutter aufgeschoben und liegt mit ihrer ganzen Fläche am Holz an.

Häufige Fragen

Passt die Scheibe zu einer M16-Schraube?

Ja, sie ist für Schraubverbindungen mit 16 mm Durchmesser angegeben. Für dickere oder dünnere Schrauben wird eine Scheibe mit anderem Lochdurchmesser gebraucht.

Wann nimmt man eine Vierkantscheibe statt einer runden Unterlegscheibe?

Wenn die Klemmkraft auf einer größeren Fläche ins Holz gehen soll, als eine übliche runde Scheibe bietet.

Sichert die Scheibe die Mutter gegen Losdrehen?

Nein, sie verteilt nur die Kraft und schont das Holz. Wo eine Sicherung gegen Lockern gefordert ist, wird sie für die jeweilige Verbindung eigens festgelegt.

Kann die Scheibe im Freien verwendet werden?

Bei dauerhafter Feuchte oder Bewitterung nicht ohne Weiteres. Dort sind nichtrostende oder feuerverzinkte Verbindungsmittel üblich. Für solche Stellen eignet sich eine Scheibe, die ausdrücklich als feuerverzinkt oder nichtrostend angegeben ist.

Reicht die Scheibe für eine tragende Holzkonstruktion?

Das entscheidet die Planung der ganzen Verbindung, nicht die Scheibe allein. Schraube, Scheibe und Anordnung werden dafür vom Statiker oder Zimmerer festgelegt.
