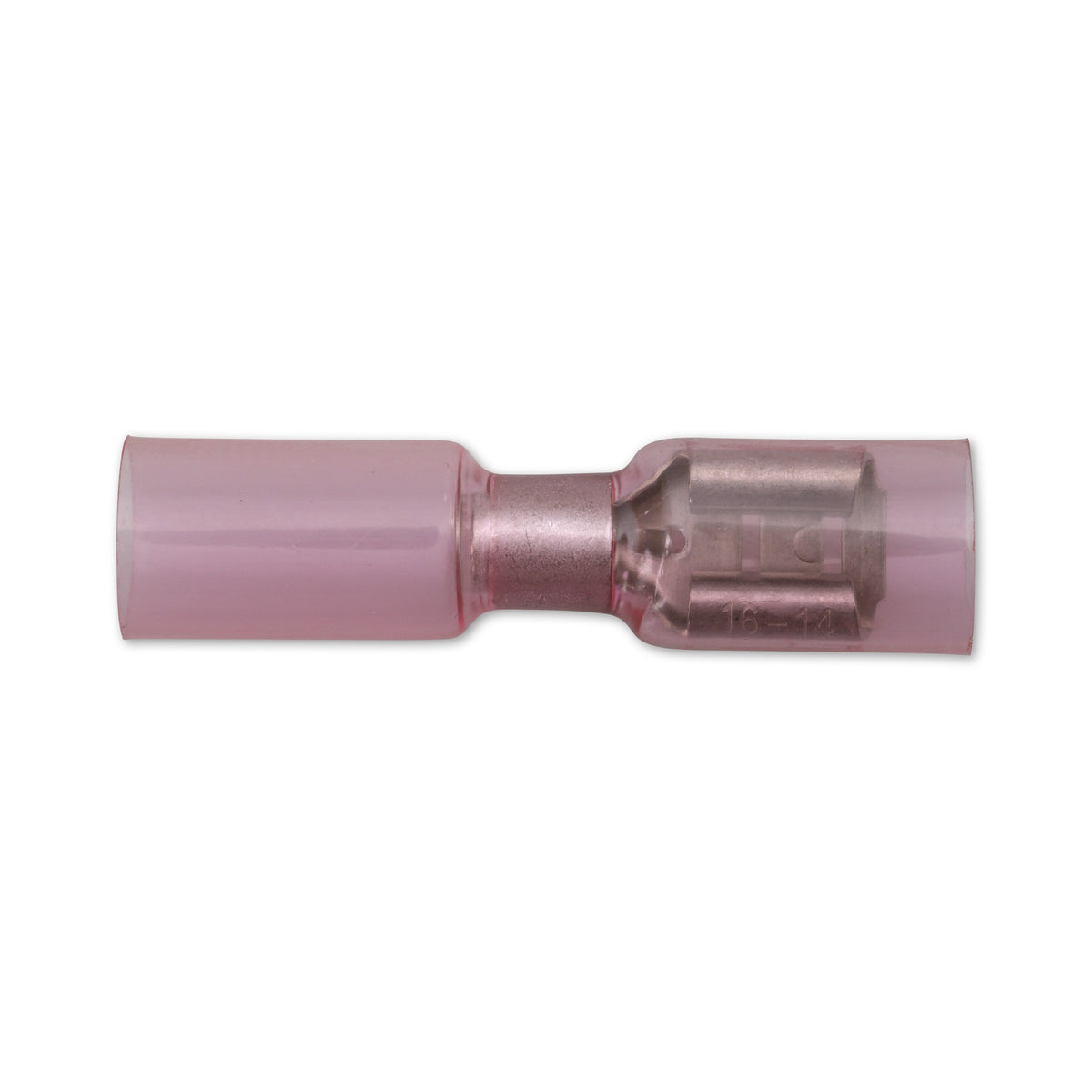

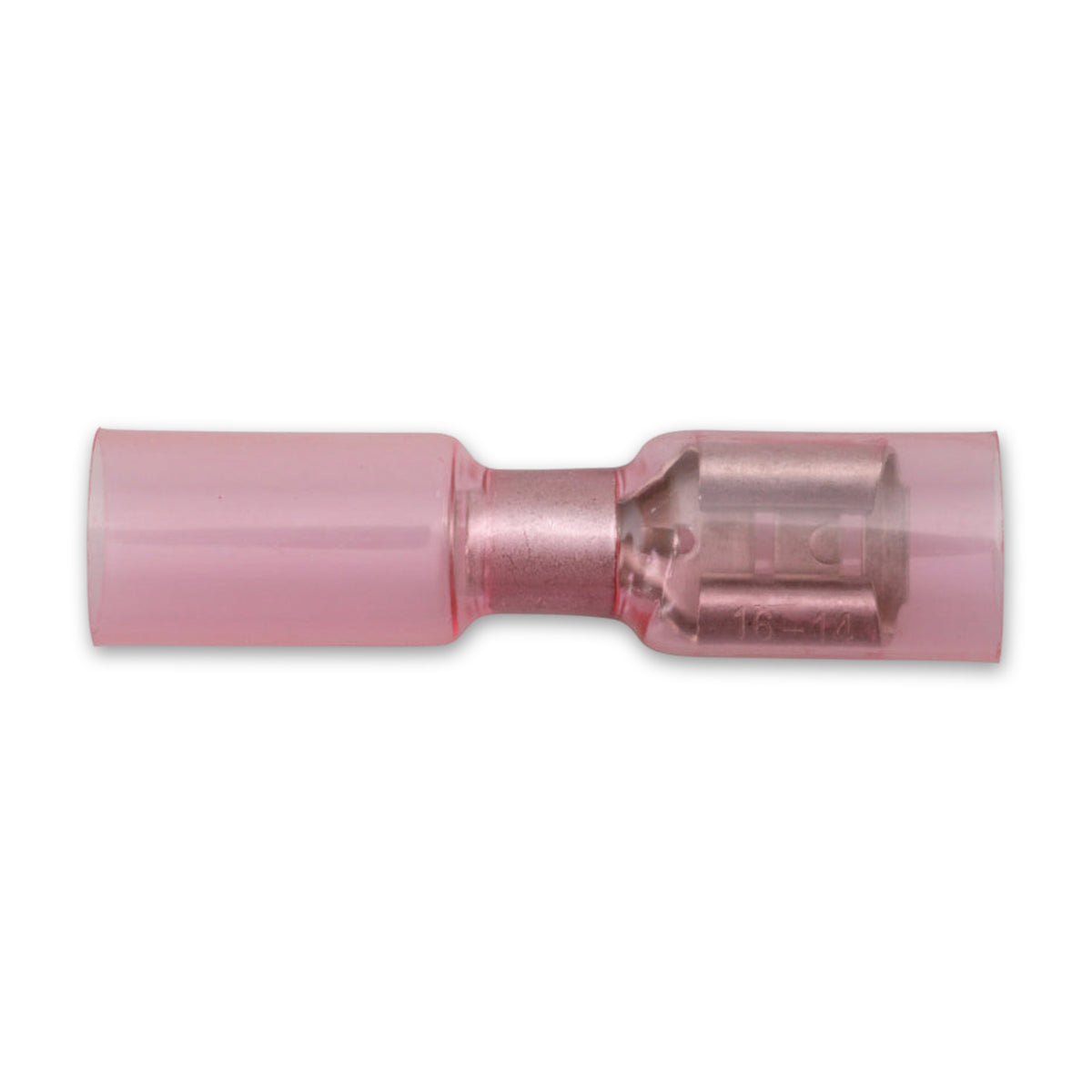

Wärmeschrumpfflachsteckhülse mit Innenkleber, Polyolefin, Schutzart 67

Flache Steckverbindung mit wärmeschrumpfendem Schutz

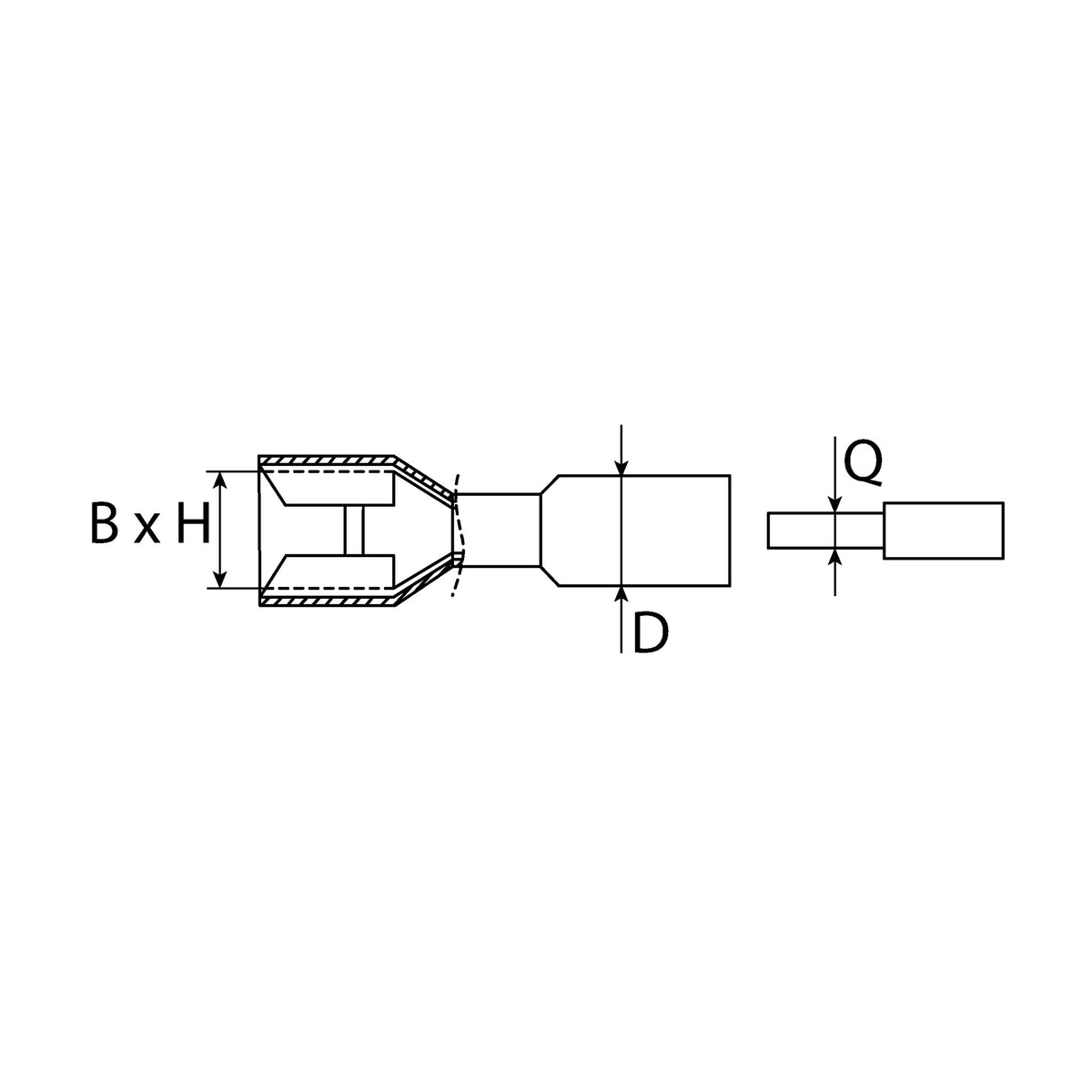

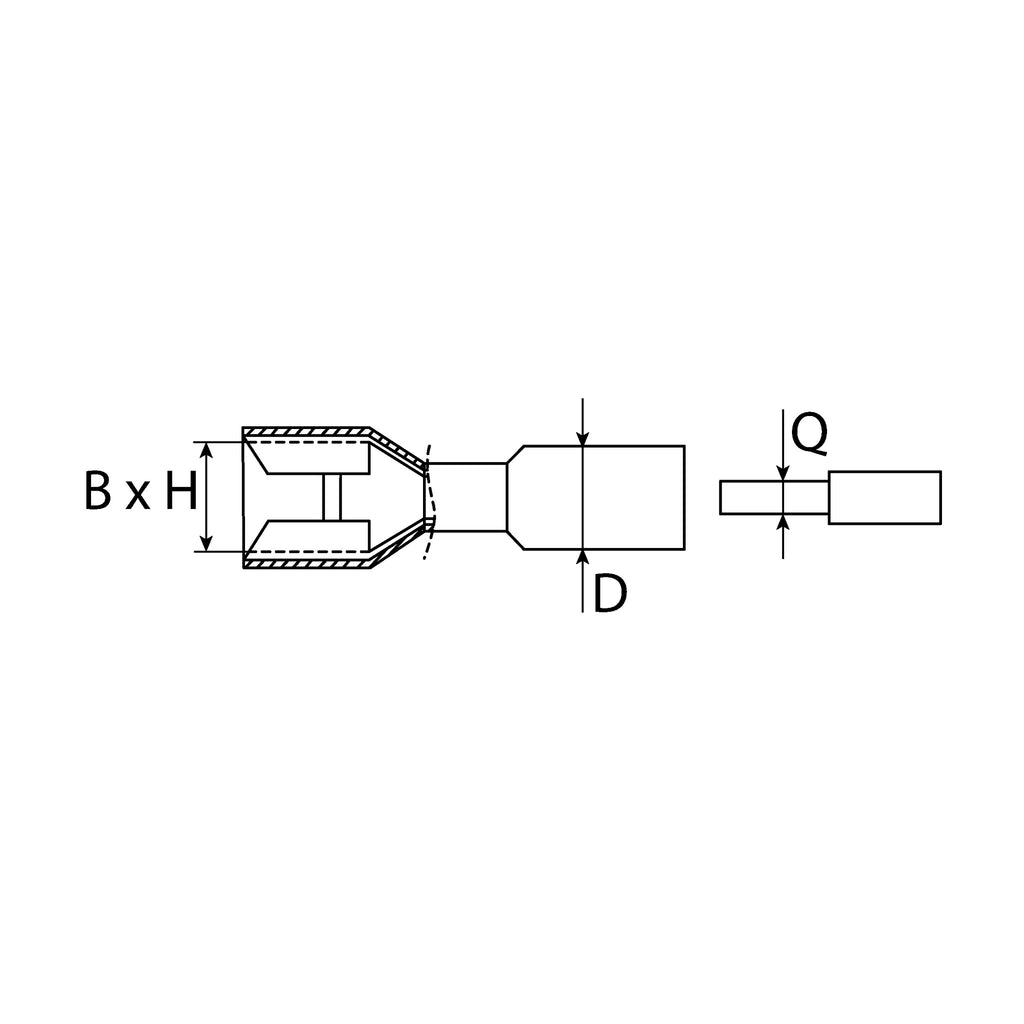

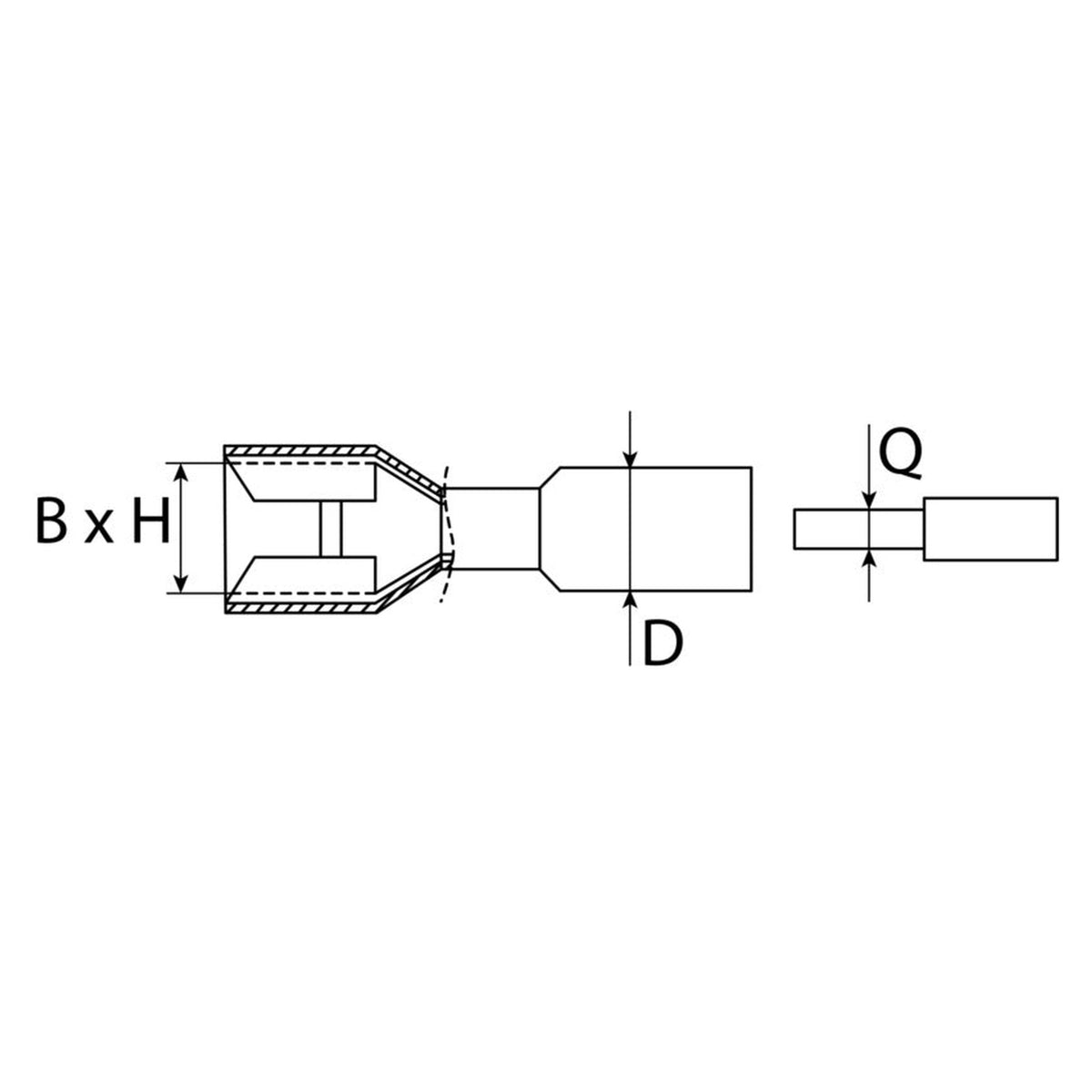

Die Wärmeschrumpfflachsteckhülse verbindet eine Ader mit einer flachen Steckfahne von 6,3 mm Breite und 0,8 mm Stärke. Die metallene Hülse steckt in einem Schlauch aus Polyolefin mit Innenkleber, der beim Erwärmen schrumpft; die Ausführung hat die Schutzart IP67. Die Farbe zeigt den vorgesehenen Aderquerschnitt: Rot für 0,5 bis 1,5 mm², Blau für 1,5 bis 2,5 mm², Gelb für 4 bis 6 mm².

Verarbeitung: crimpen, schrumpfen, aufstecken

Bei Flachsteckhülsen dieser Bauart wird die Ader abisoliert, der Leiter in der Hülse mit einer Crimpzange verpresst und danach der Schlauch gleichmäßig erwärmt; er schrumpft ab 100 °C. Erst dann wird die Hülse auf die Steckfahne gesteckt. Elektroinstallation, Kfz-Elektrik, Maschinen- und Anlagenbau sowie Elektronikfertigung setzen diese Bauart ein, wenn eine Steckverbindung zusätzlich vor Feuchtigkeit geschützt werden soll. Abisolierlänge, ein bestimmtes Crimpwerkzeug und die Wärmequelle legt SWG nicht fest.

Wo diese Hülse an ihre Grenzen kommt

Zu zulässigem Strom, zulässiger Spannung, Erwärmung und Übergangswiderstand einer fertigen Anschlussstelle macht SWG keine Angabe; Durchschlagfestigkeit, Zugfestigkeit und Temperaturbereich beschreiben nur den Werkstoff des Schlauchs. Flachsteckverbindungen dieser Größe fallen für gewöhnlich in den Anwendungsbereich einer Norm, die Leiter aus Aluminium ausschließt; das ist Gruppenwissen zur Produktart, keine Zusage für diesen Artikel.

Häufige Fragen

Welche Farbe passt zu meiner Ader?

Das richtet sich nach dem Querschnitt: 0,5 bis 1,5 mm² erhalten Rot, 1,5 bis 2,5 mm² Blau, 4 bis 6 mm² Gelb. Die Steckfahne ist bei allen drei Farben gleich groß.

Was sagt der Wert von 30 kV je Millimeter aus?

Er beschreibt den Werkstoff des Schlauchs und die Spannung, der eine ein Millimeter dicke Schicht im Prüfaufbau standhält. An einer fertig verarbeiteten Anschlussstelle sagt der Wert nichts über die zulässige Spannung.

Warum stehen zwei Temperaturwerte in den Produktdaten?

Die Schrumpftemperatur ab 100 °C nennt die Schwelle, ab der sich der Schlauch zusammenzieht. Der Temperatureinsatzbereich von -55 °C bis +125 °C beschreibt den Werkstoff danach; ob eine Einbaustelle darin bleibt, ist dort selbst zu prüfen.

Ist die Schutzart IP67 nach dem eigenen Schrumpfen noch gegeben?

Nein, nicht automatisch: IP67 beschreibt die Ausführung, nicht das Ergebnis der Verarbeitung. Ob die Stelle abdichtet, hängt von der eigenen Verarbeitung ab; ein Verfahren dafür gibt SWG nicht vor.
