Wärmeschrumpfflachsteckzunge, Polyolefin, 6,3 mm, Schutzart 67

Wenn die Ader nach dem Anschließen abgedichtet werden soll

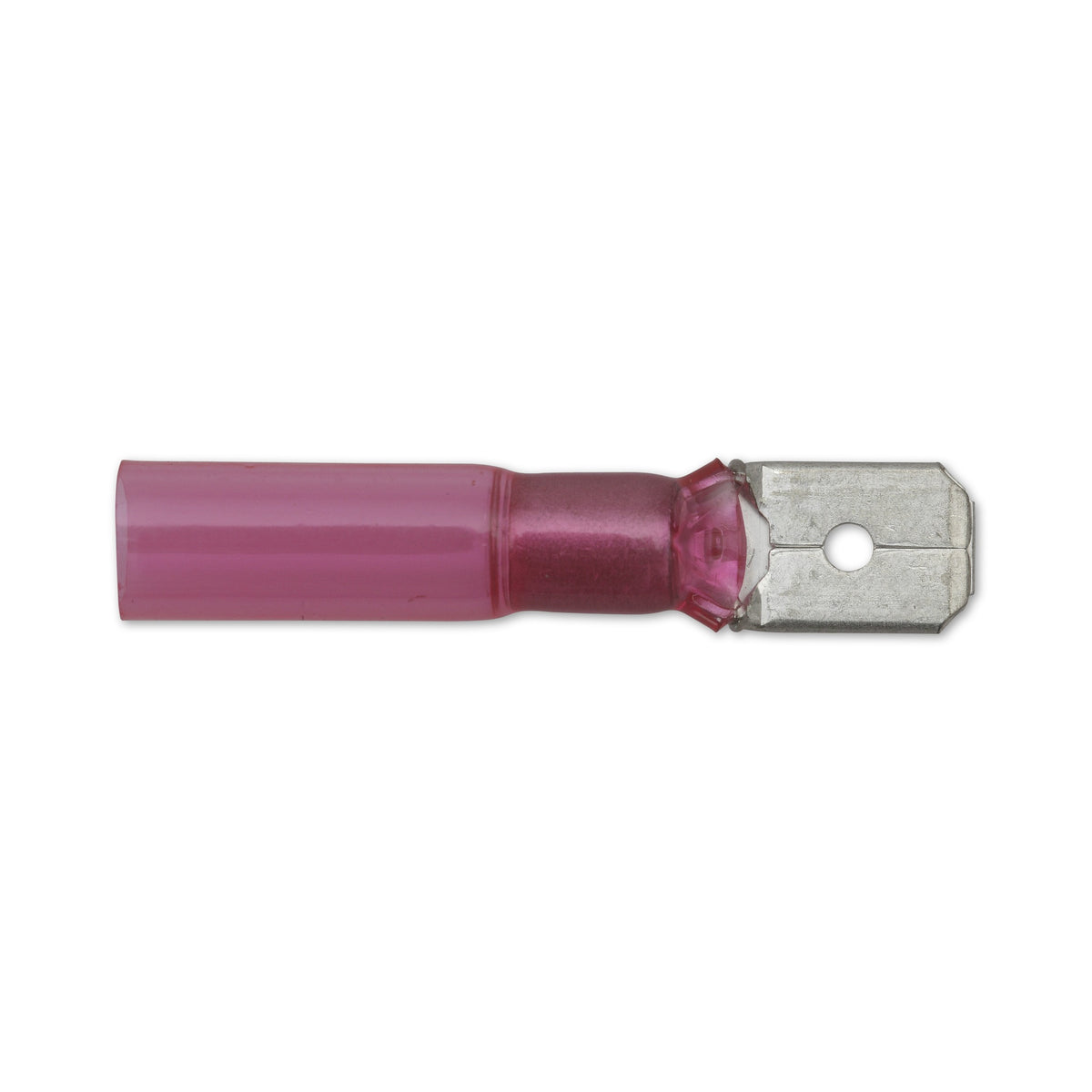

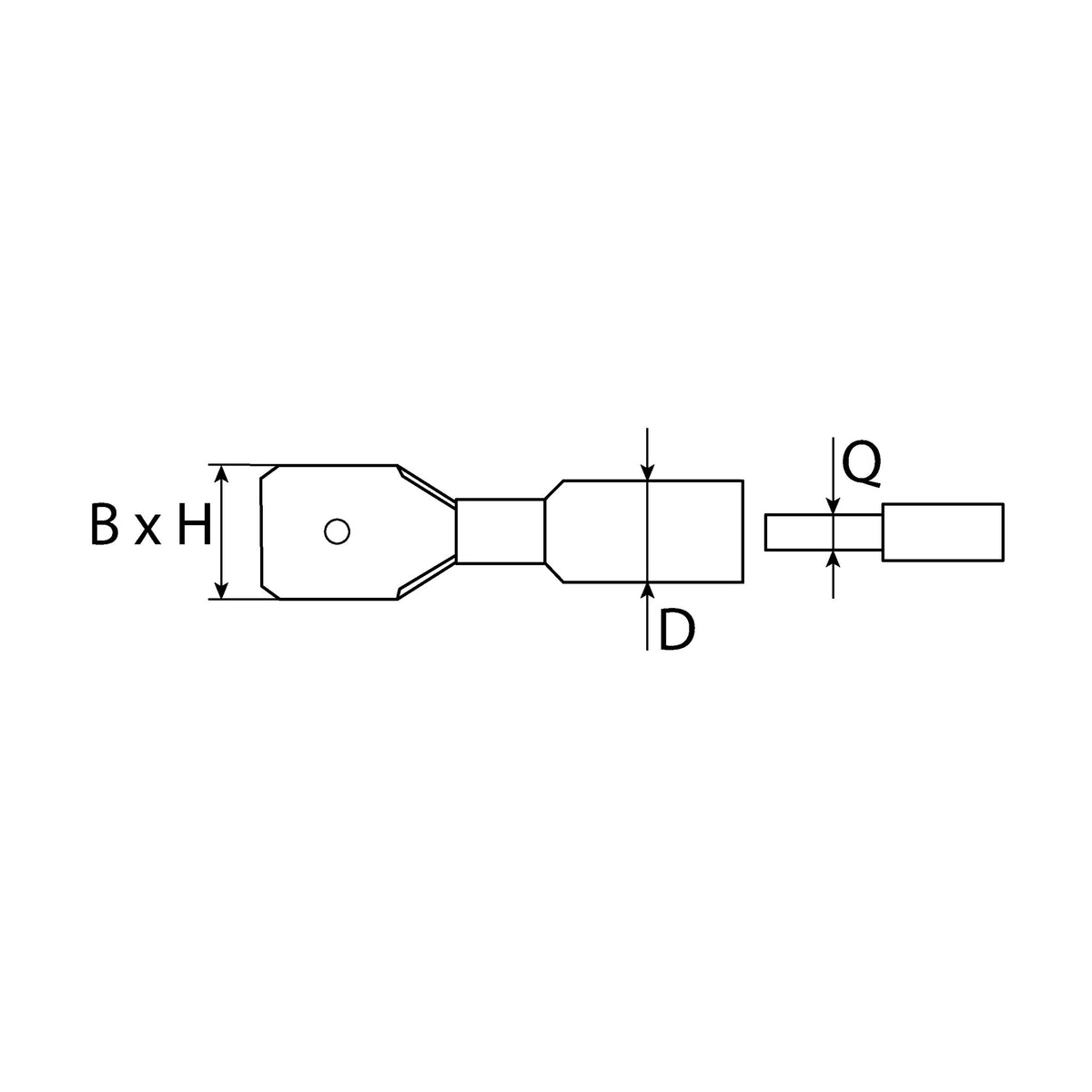

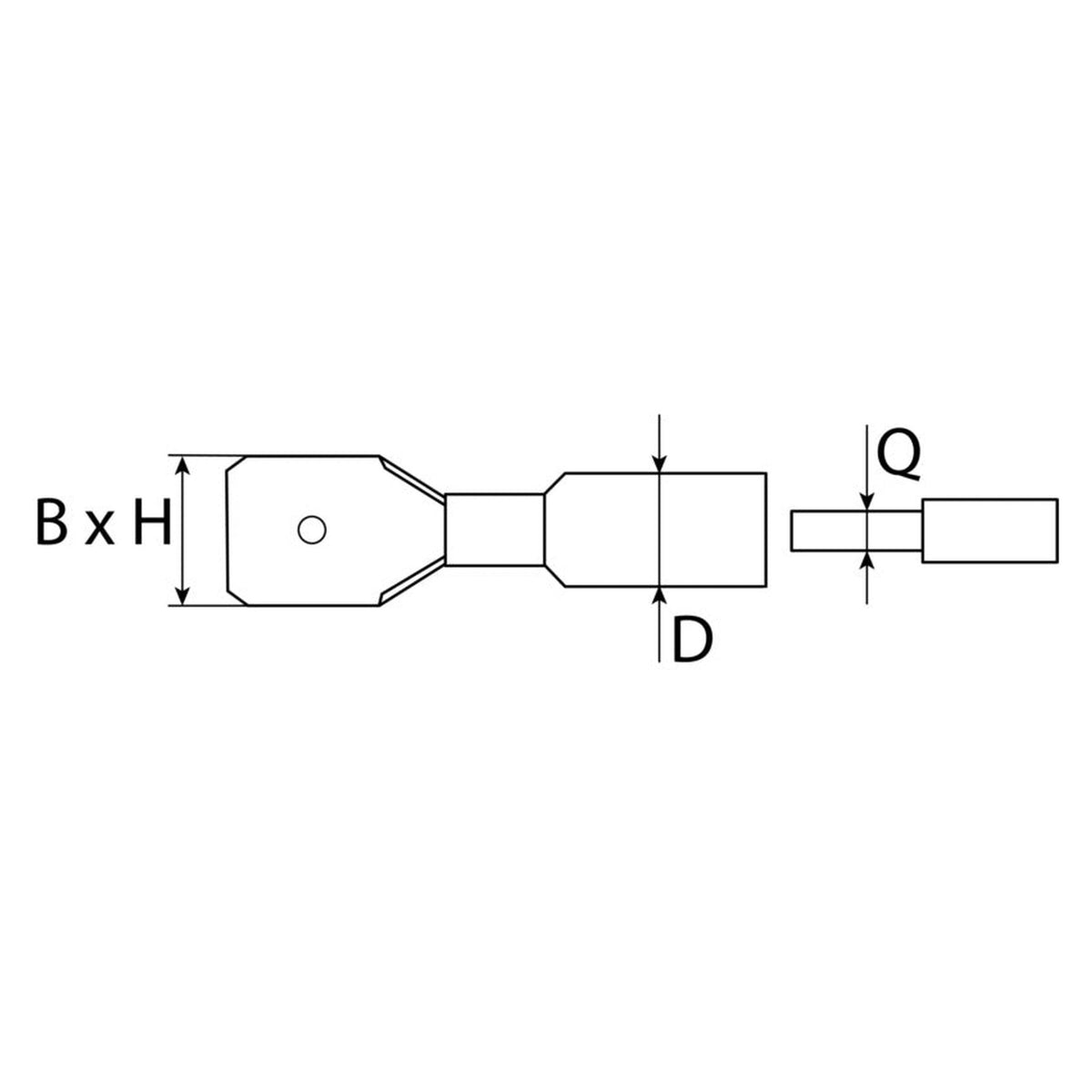

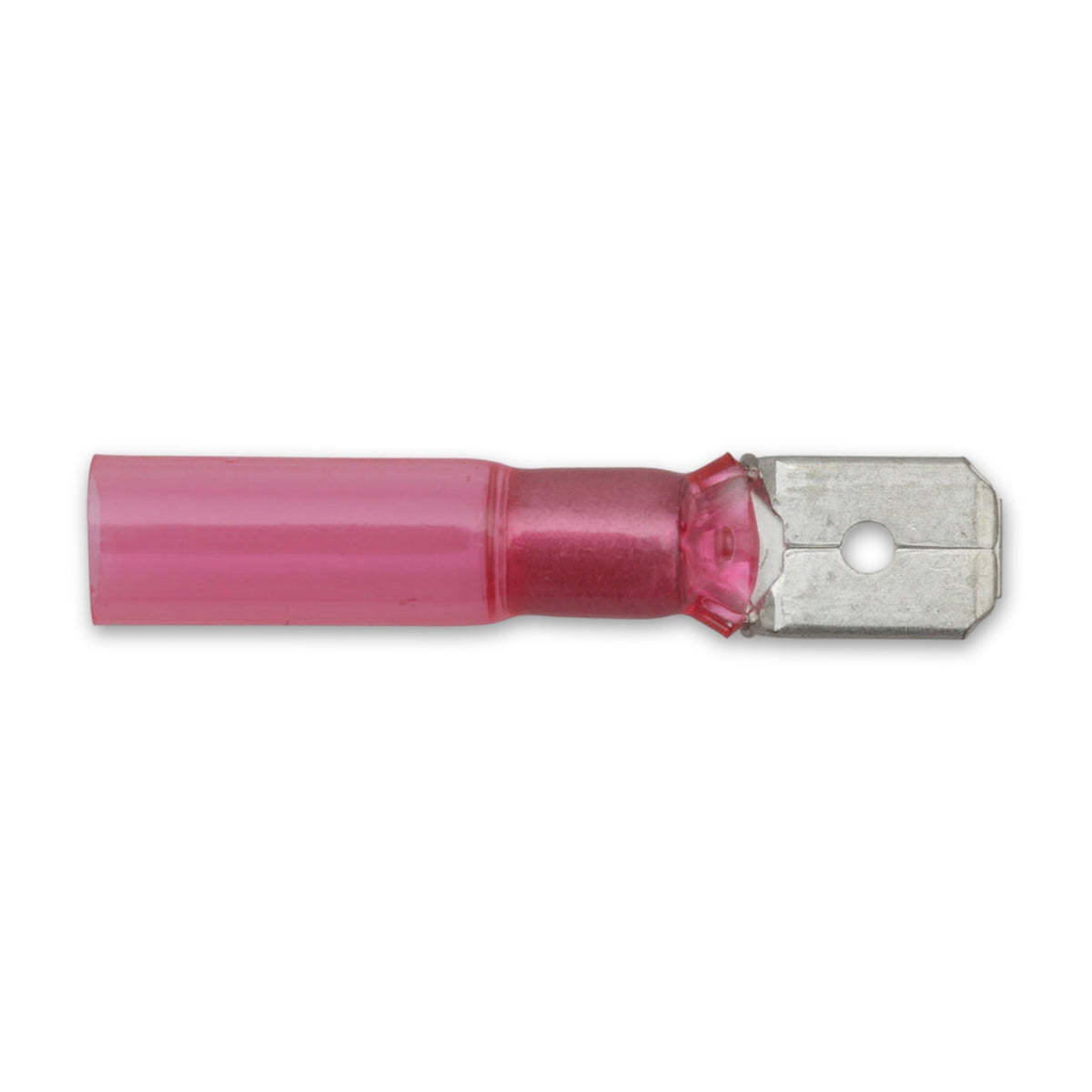

Die Flachsteckzunge mit Schrumpfschlauch aus Polyolefin verbindet eine Ader mit einer Flachsteckverbindung im Steckmaß 6,3 mm (Einstechbreite 6,3 mm, Einsteckhöhe 0,8 mm). Über dem Aderende sitzt ein Schrumpfschlauch mit Innenkleber, der die Anschlussstelle nach dem Erwärmen verschließt. Drei Größen decken Leiterquerschnitte von 0,5 bis 6 mm² ab; die Farbe zeigt die passende Größe.

Der Schlauch schrumpft eng um die Ader

• Schrumpfrate 3:1: Der Schlauch zieht sich im Durchmesser auf bis zu ein Drittel zusammen und wird dabei um ein Zehntel kürzer (Längsschrumpf 10 %).
• Schrumpftemperatur ab 100 °C: Üblich ist das Erwärmen mit einem Heißluftgerät, bis der Schlauch ringsum anliegt.
• Kupferverträglichkeit nicht korrosiv: Der Schlauch greift den Kupferleiter nicht an.

Einsatz in Elektroinstallation, Kfz-Bordnetz und Maschinenbau

Flachsteckzungen dieser Art werden als eigenständiges Teil oder als eingebauter Bestandteil eines Betriebsmittels verwendet, etwa in der Elektroinstallation, im Kfz-Bordnetz oder im Maschinenbau. Der Schrumpfschlauch sitzt bereits auf der Zunge: Die abisolierte Ader wird durch den Schlauch in die Crimphülse gesteckt, durch den Schlauch hindurch gecrimpt und danach erwärmt, bis der Schlauch eng anliegt. Die Zunge selbst bleibt frei, denn dort sitzt später die Steckhülse der Gegenseite.

Die Farbe zeigt den passenden Leiterquerschnitt

Rot passt zu 0,5 bis 1,5 mm², Blau zu 1,5 bis 2,5 mm² und Gelb zu 4 bis 6 mm². Das Steckmaß 6,3 mm bleibt bei allen drei Größen gleich, nur die Aderseite ändert sich. Für andere Steckmaße oder Leiterquerschnitte außerhalb dieser drei Bereiche ist diese Zunge nicht die richtige Wahl.

Häufige Fragen

Welche Größe passt zu meinem Kabelquerschnitt?

Die Größe richtet sich nach dem Leiterquerschnitt der Ader: Rot für 0,5 bis 1,5 mm², Blau für 1,5 bis 2,5 mm², Gelb für 4 bis 6 mm². Der Querschnitt steht auf der Kabelisolierung.

Deckt der Schrumpfschlauch auch die Steckstelle ab?

Nein, der Schlauch gehört an das Aderende. Die Zunge bleibt frei, denn dort sitzt später die Steckhülse der Gegenseite.

Ist die Schutzart IP67 auch nach dem Anschließen gegeben?

Das hängt von der Verarbeitung ab, nicht allein vom Bauteil. Die Schutzart IP67 ist ein Merkmal dieser Ausführung; ob eine Anschlussstelle sie erreicht, zeigt sich erst nach dem Crimpen und Schrumpfen. Auf saubere Abisolierung und satt anliegenden Schlauch achten.

Ist ein bestimmtes Crimpwerkzeug vorgeschrieben?

Das Werkzeug richtet sich nach dem Leiterquerschnitt, nicht nach einer festen Vorgabe für diesen Artikel. Crimpzange und Crimphöhe wählt man nach Angabe des Werkzeugherstellers.
