Wärmeschrumpfringzunge, Polyolefin, Schrumpfrate 3:1, Schutzart 67

Ring und Schrumpfschlauch schließen die Anschlussstelle in einem Arbeitsgang

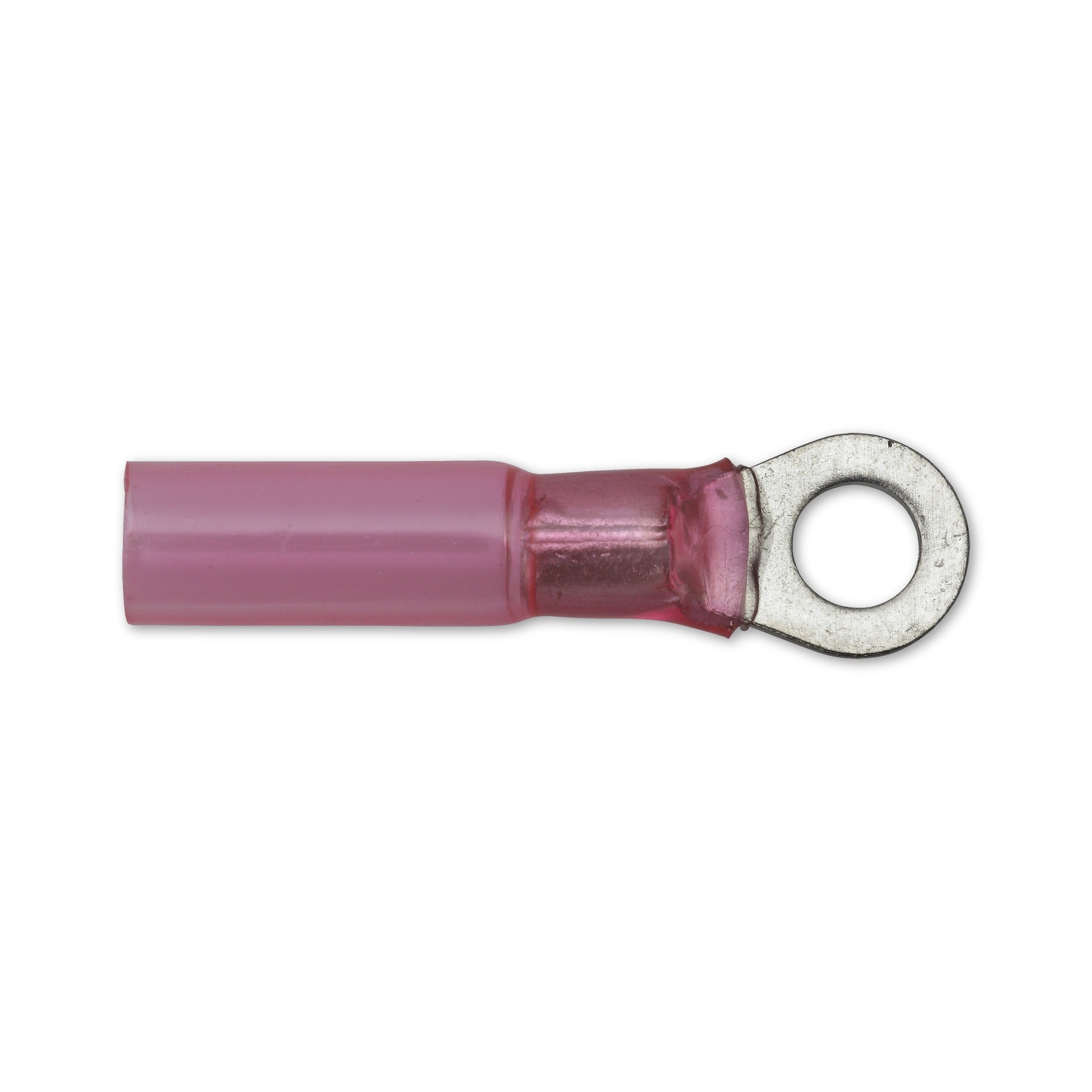

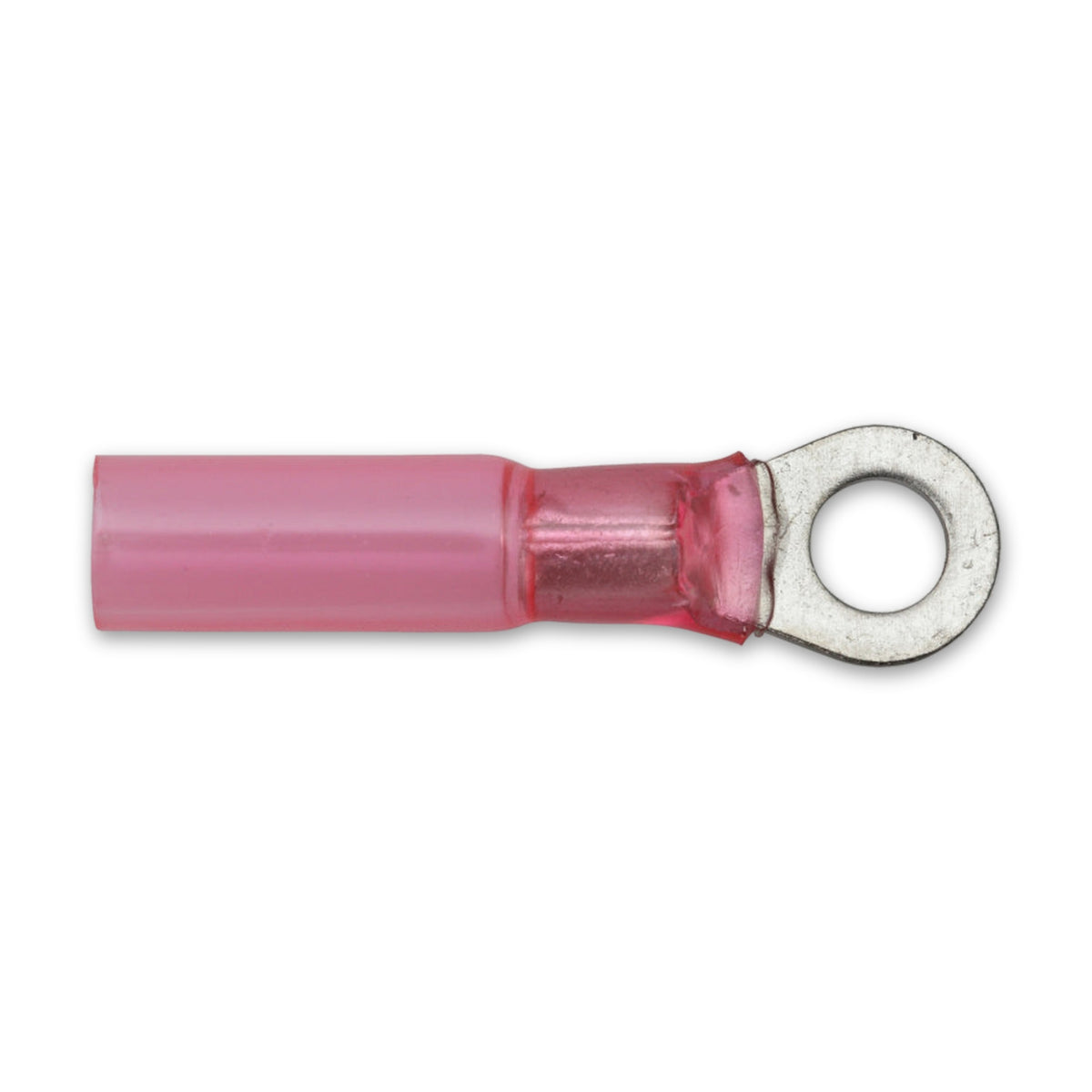

An dieser Ringzunge sitzt am Aderende ein Schrumpfschlauch aus Polyolefin mit Innenkleber statt eines einfachen Isoliermantels. Ab 100 °C zieht sich der Schlauch zusammen, im angegebenen Verhältnis 3:1, und schließt den Übergang zwischen Ring und Leitung. Der Ring selbst ist für ein metrisches Schraubengewinde zwischen M4 und M10 ausgelegt.

Die Schlauchfarbe zeigt den passenden Kabelquerschnitt

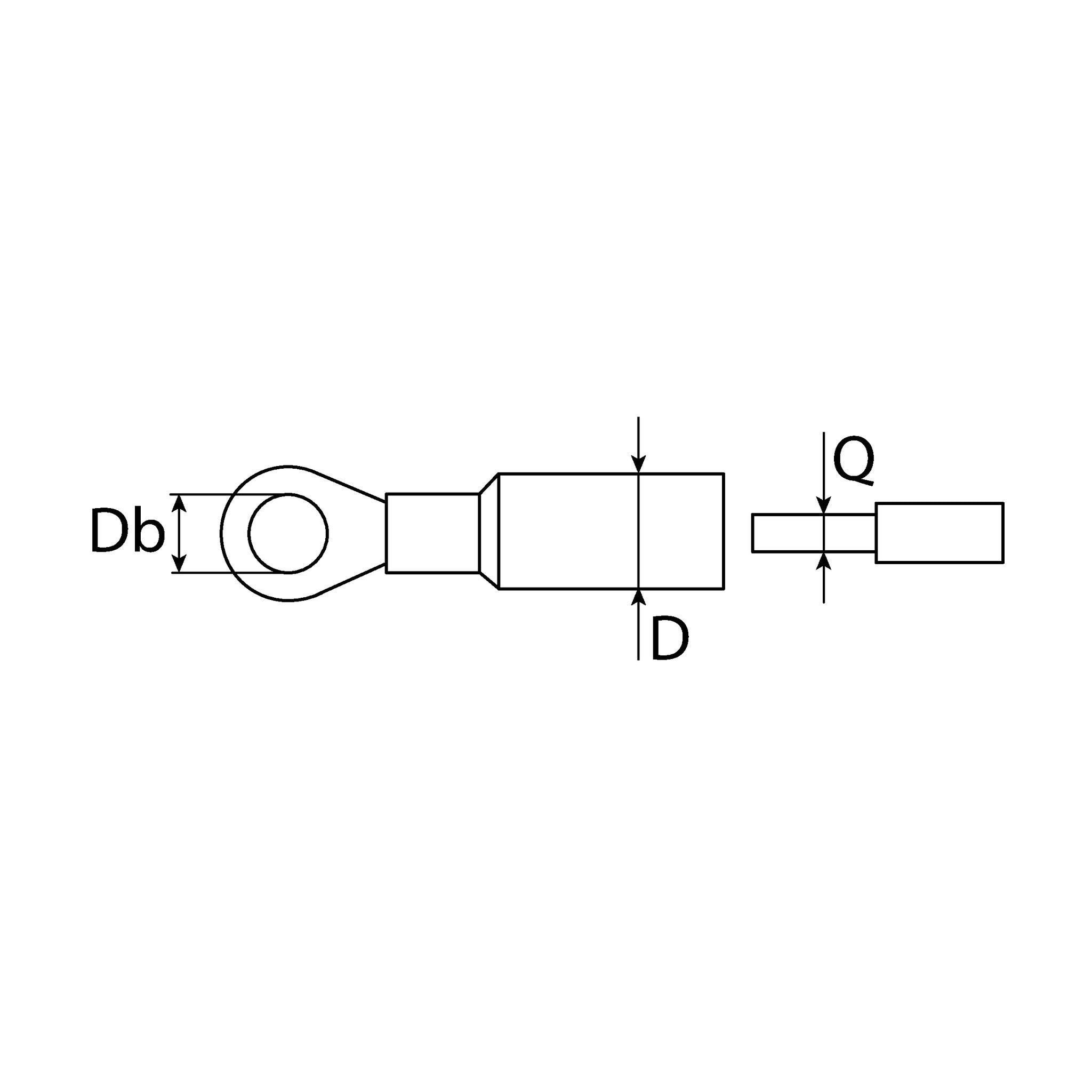

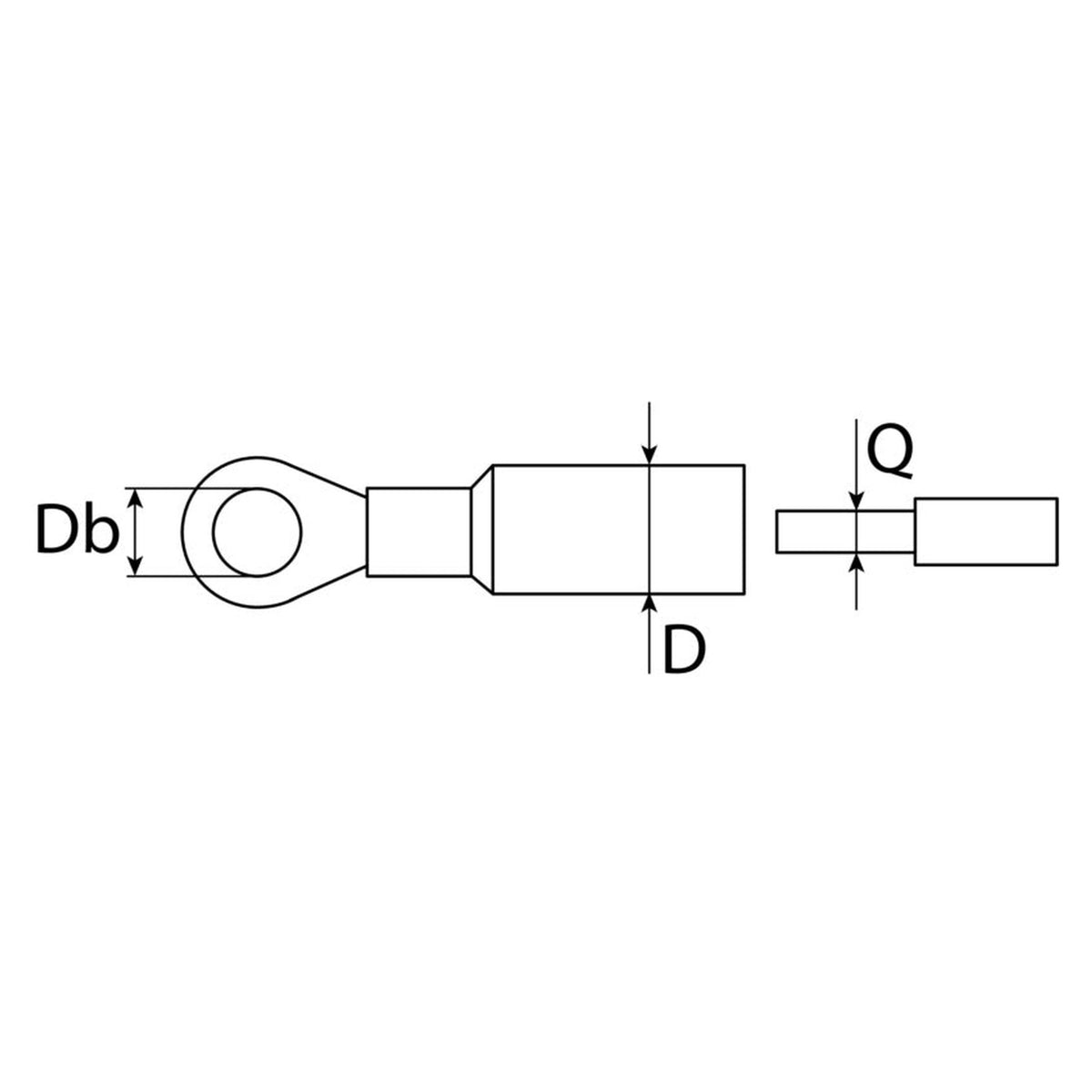

• Fünf Ringgrößen, drei Aderbereiche: Zu jeder Lochgröße von 4,3 mm (M4) bis 10,5 mm (M10) gibt es Ausführungen für drei Kabelquerschnittsbereiche (0,5 bis 1,5 mm², 1,5 bis 2,5 mm², 4 bis 6 mm²), erkennbar an der Schlauchfarbe Rot, Blau oder Gelb.
• Temperatureinsatzbereich -55 °C bis 125 °C: Dieser Bereich ist als Kennwert des Schlauchmaterials angegeben; eine Freigabe für einen bestimmten Einsatzort wie Außenbereich oder Motorraum lässt sich daraus nicht ableiten.
• Schutzart IP67 der Ausführung: Angegeben für das Bauteil selbst; ob die fertige Anschlussstelle diese Dichtheit erreicht, hängt von der sauberen Verarbeitung ab.

Einsatz in Elektroinstallation, Kfz-Werkstatt und Schaltschrankbau

Ringzungen mit Schrumpfschlauch kommen zum Einsatz, wo eine Ader dauerhaft an eine Schrauben- oder Bolzenverbindung angeschlossen und die Anschlussstelle gegen Feuchtigkeit verschlossen werden soll, etwa in der Elektroinstallation, der Kfz-Werkstatt oder im Schaltschrankbau. Für die Auswahl zählen zwei Angaben: das Gewinde am Anschlusspunkt und der Querschnitt der Ader. Wie Ader und Ring vor dem Erwärmen verbunden werden, hängt vom verwendeten Werkzeug ab und ist mit dem Teil allein nicht festgelegt.

Häufige Fragen

Bleibt die Schutzart IP67 nach dem eigenen Verarbeiten erhalten?

Nicht automatisch. IP67 ist als Merkmal der Ausführung angegeben, nicht als Zusage für jede fertige Anschlussstelle. Ob die Verbindung dicht wird, hängt von der Verarbeitung ab, etwa davon, ob der Schlauch rundum gleichmäßig erwärmt wurde.

Passt die Ringzunge auch für Leiter aus Aluminium?

Dazu liegt keine Angabe vor. Die Herstellerdaten nennen nur Kabelquerschnittsbereiche in Quadratmillimetern, keine Aussage zum Leiterwerkstoff. Bei Aluminiumadern hilft eine Rückfrage beim Fachhandel weiter.

Was braucht man zusätzlich zur Ringzunge, um sie anzuschließen?

Werkzeug zum mechanischen Verbinden von Ader und Ring sowie zum gleichmäßigen Erwärmen des Schlauchs, etwa eine Crimpzange und ein Heißluftgerät. Beides gehört nicht zur Packung und wird separat besorgt.
