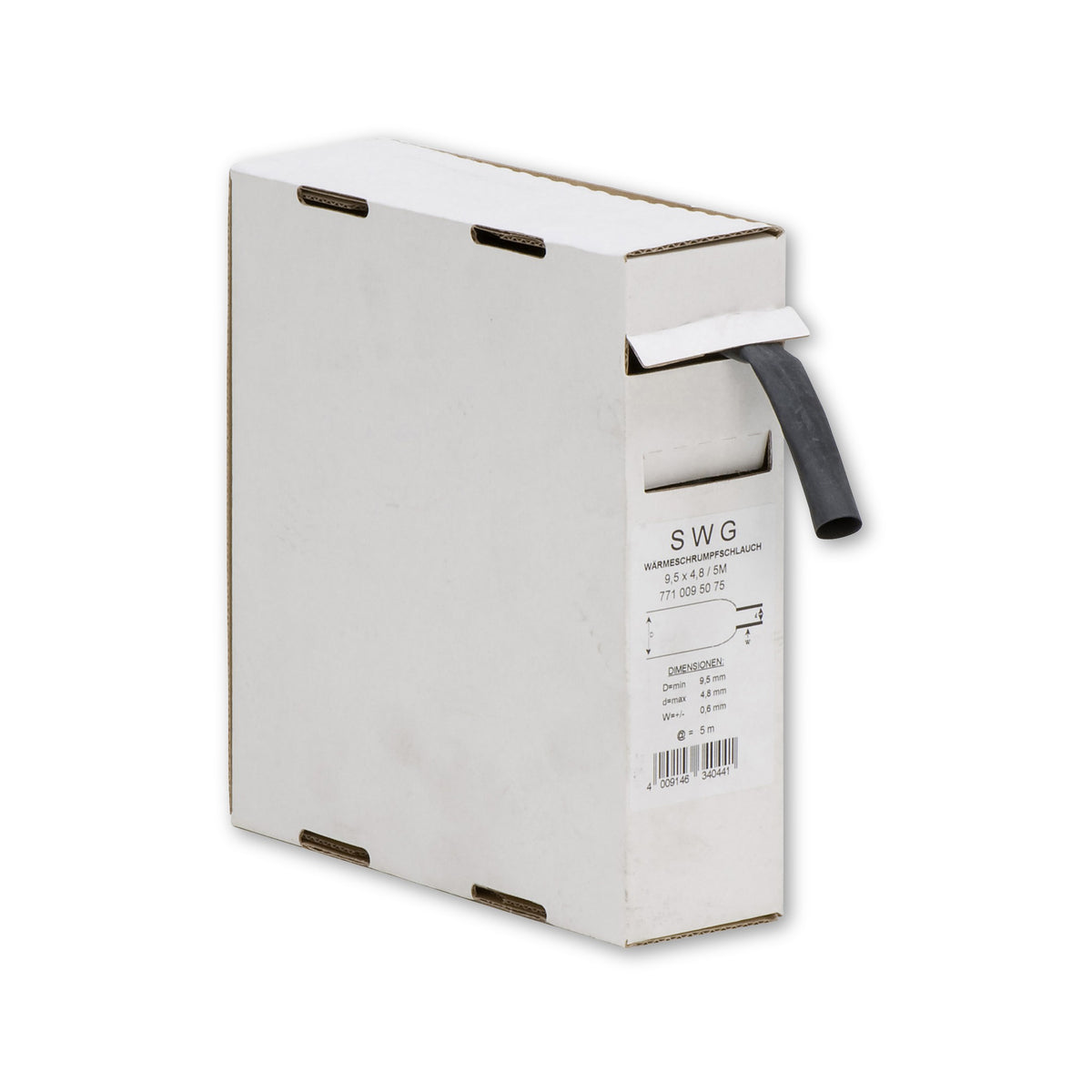

Wärmeschrumpfschlauch schwarz, Schrumpfrate 2:1

Aus dem weiten Schlauch wird eine enge Hülle

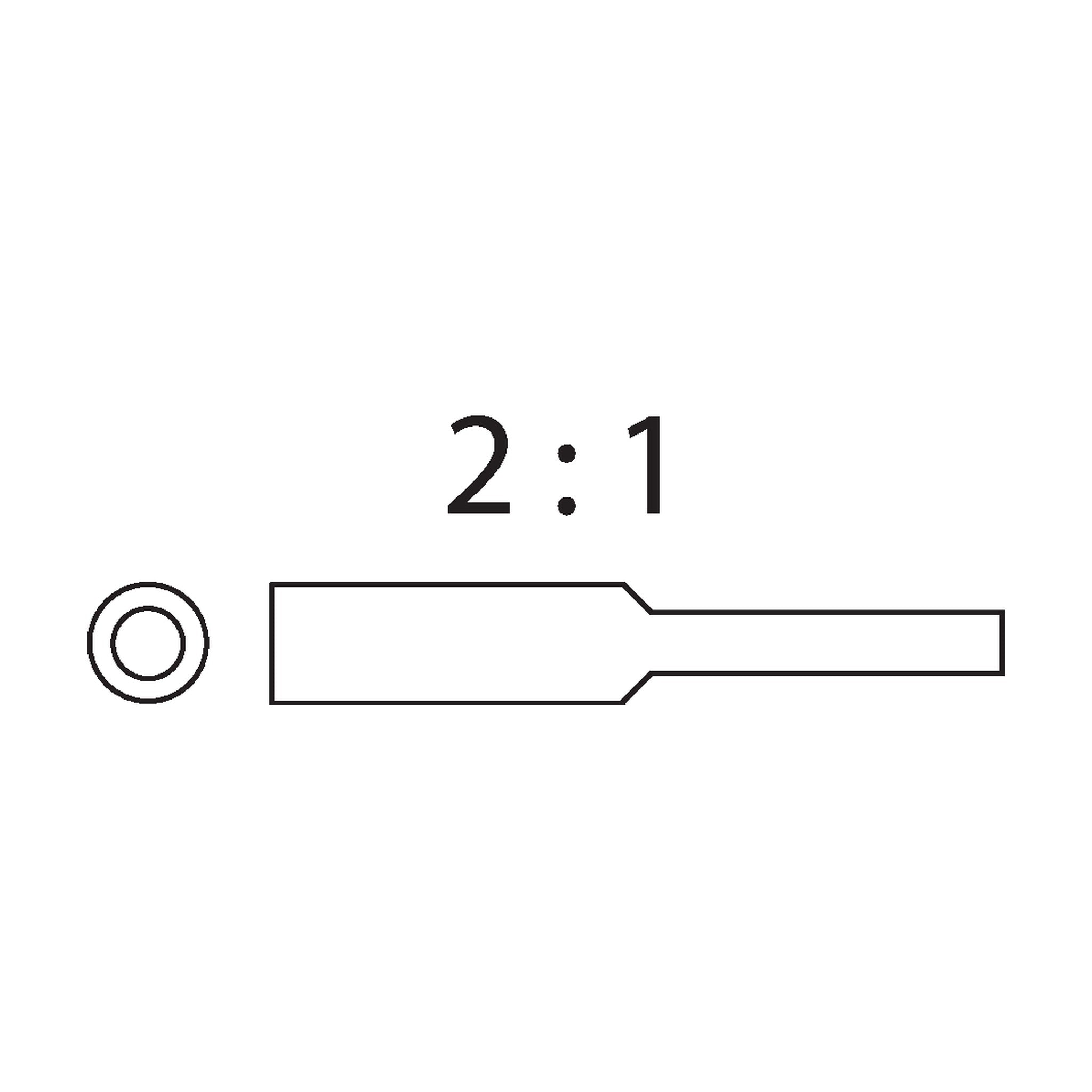

Der Schlauch kommt aufgeweitet und geht unter Wärme auf sein ursprüngliches Maß zurück. Aufgezogen wird er deshalb, solange die Stelle noch frei ist; erst die Wärme legt ihn an. Bei einer Rate von 2:1 geht das Maß auf die Hälfte zurück, und mit dem Durchmesser ändert sich zugleich die Wanddicke. In der Länge zieht sich der Schlauch dabei um zehn Prozent zusammen.

Isolieren am Leiter, Bündeln am Strang

Angegeben ist die Ware für die Isolierung im elektronischen Bereich und für das Bündeln von Kabeln und elektronischen Verbindern. Für die Auswahl zählen beide Innenmaße: das im Lieferzustand, mit dem der Schlauch über die Stelle geht, und das nach dem Schrumpfen, mit dem er anliegt. Als Spanne gilt, dass ein Schlauch um wenigstens 20 % und höchstens 80 % seines gelieferten Maßes schrumpfen sollte.

Was die Angaben am Schlauch bedeuten

• Wandstärke nach dem Schrumpfen: Der Wert gilt dem angelegten Zustand, nicht dem Lieferzustand. Als Faustregel wächst die nötige Wandstärke mit der Dicke des Kabels und mit der mechanischen Beanspruchung an der Stelle.
• Temperaturbeständigkeit: Die kleinste und die größte Temperatur beschreiben den Werkstoff im Betrieb. Wie warm es zum Schrumpfen werden muss, ist damit nicht gesagt.
• Selbstverlöschend und flammwidrig: Beides sind Eigenschaftsangaben zum Werkstoff. Eine Baustoffklasse, ein Brandprüfnachweis oder eine Aussage zum Verhalten im Brandfall gehört nicht dazu.

Häufige Fragen

Was sagt die Rate 2:1 aus?

Der Wert beziffert die größte Maßänderung beim Schrumpfvorgang: Das Maß geht auf die Hälfte zurück. Schläuche mit der höheren Rate 3:1 lassen sich leichter über sperrige Steckverbinder ziehen; sie gehören zu einer anderen Ausführung.

Womit wird der Schlauch erwärmt?

Für wärmeschrumpfende Erzeugnisse ist ein Heißluftgebläse die gebräuchliche Wärmequelle, elektrisch oder mit Gas betrieben. Eine Verarbeitungsanleitung, eine Temperaturvorgabe oder eine Festlegung auf ein bestimmtes Gerät ist damit nicht verbunden.

Lässt sich damit eine beschädigte Leitung instand setzen?

Als Verwendung sind das Isolieren und das Bündeln angegeben, nicht das Instandsetzen. Beschädigte Leitungen sollten ausgewechselt werden; gegen eine Instandsetzung flexibler Anschluss- und Verlängerungsleitungen mit Warmschrumpf-Verbindungsmuffen bestehen Bedenken wegen der mechanischen Eigenschaften, der Zugentlastung und der Flexibilität an dieser Stelle. Aufbauen, Verändern und Instandhalten elektrischer Anlagen und Betriebsmittel bleibt ohnehin einer Elektrofachkraft vorbehalten oder geschieht unter deren Leitung und Aufsicht.
