Wärmeschrumpfschlauch-Set, Schrumpfrate 2:1, 10 cm, 4-teilig

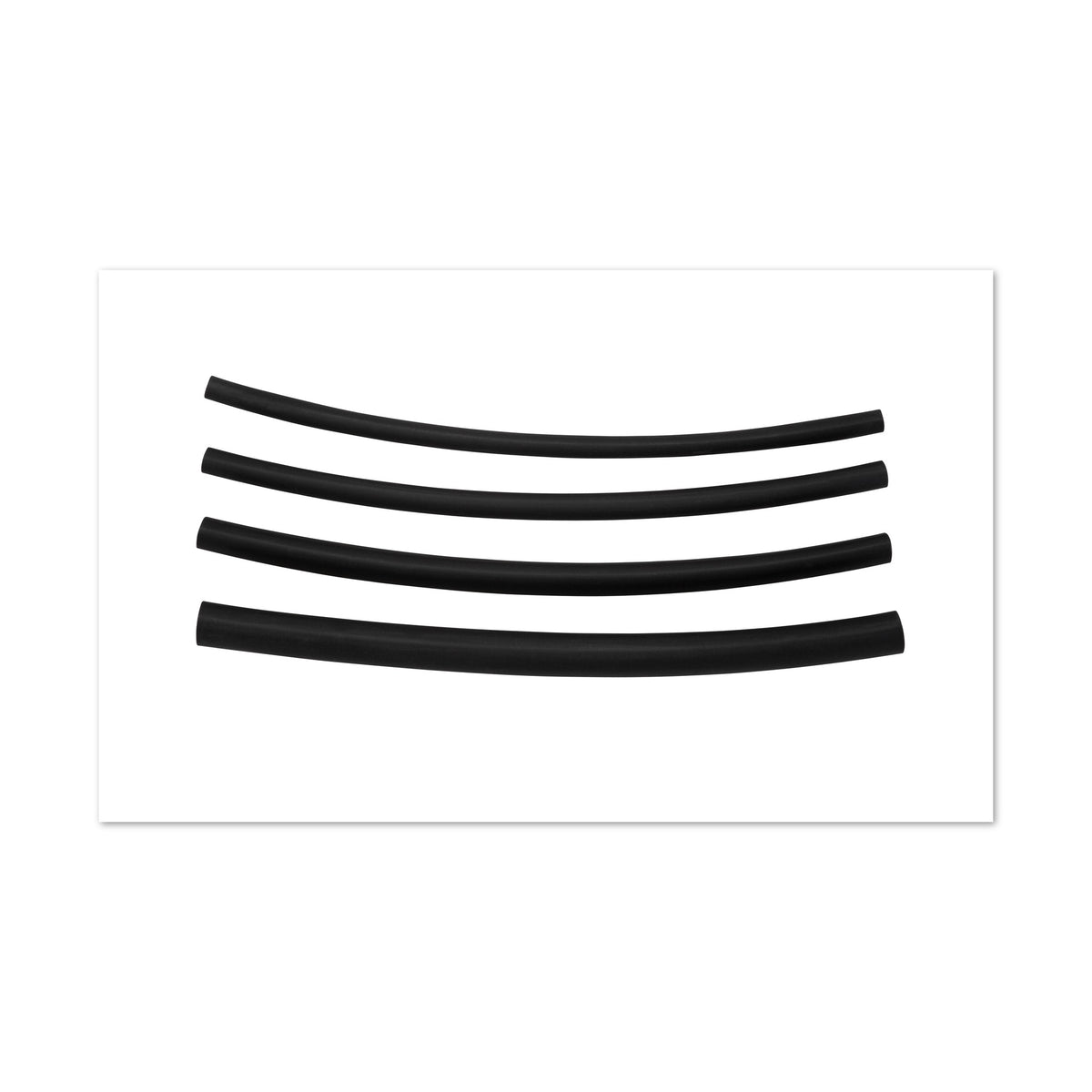

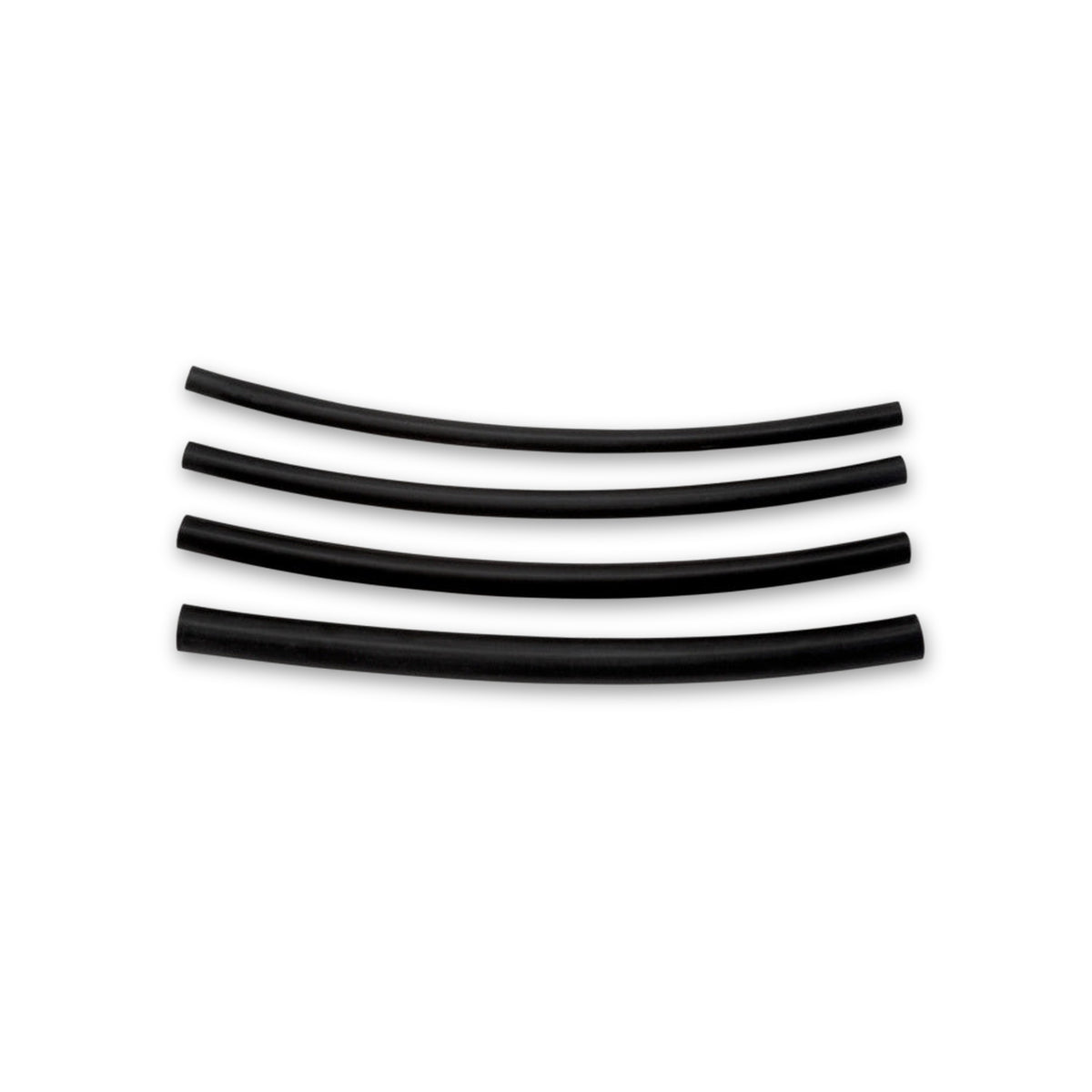

Das Wärmeschrumpfschlauch-Set enthält vier abgelängte Stücke zu je 10 cm, je eines in den Weiten 2,4/1,2, 3,2/1,6, 4,8/2,4 und 6,4/3,2 mm. Der Schlauch dient der Isolierung im elektronischen Bereich und dem Bündeln von Kabeln und elektronischen Verbindern. Die Weiten liegen im dünnen Bereich, in dem Litzen, einzelne Leitungen und kleine Steckverbinder sitzen.

Was die Schrumpfrate 2:1 bedeutet

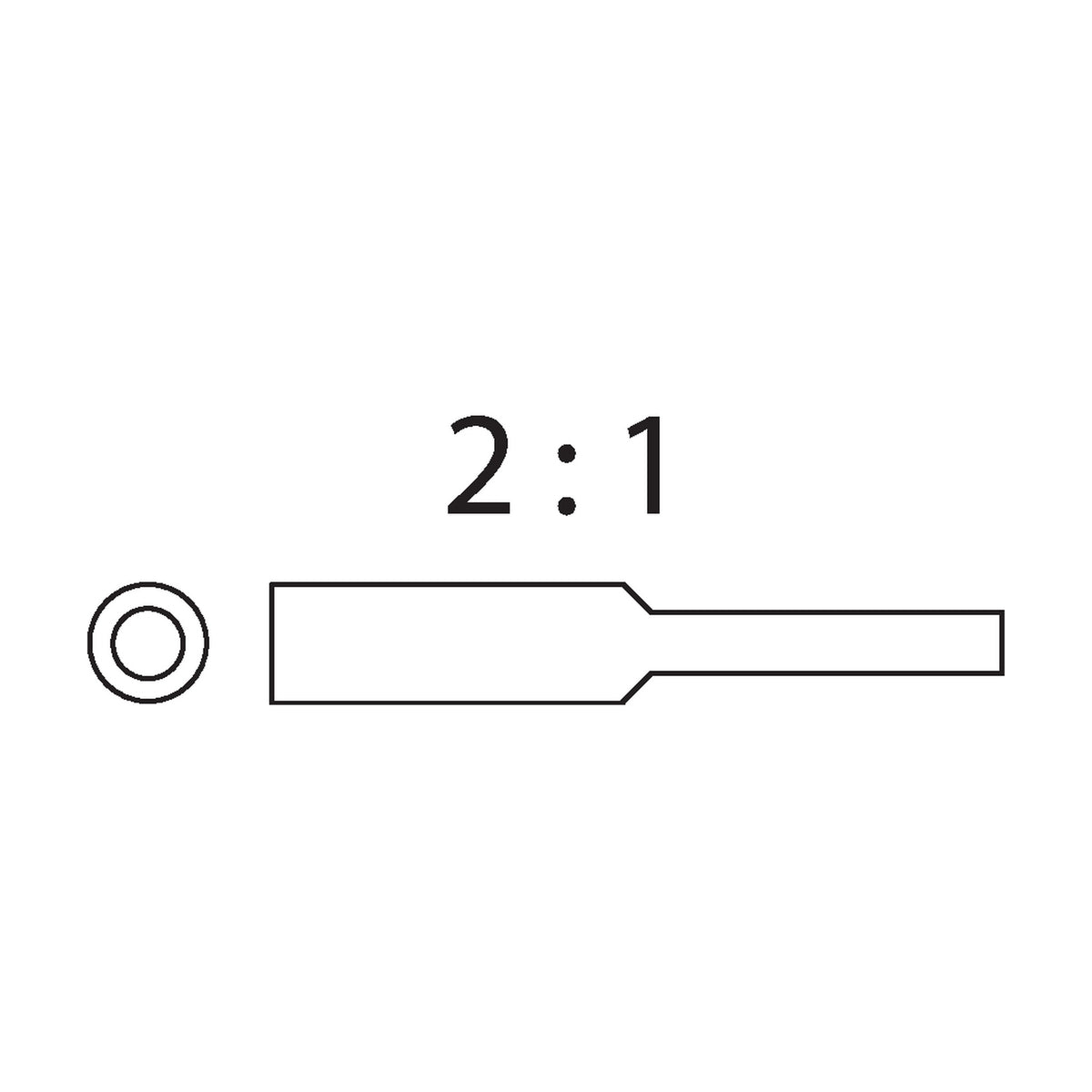

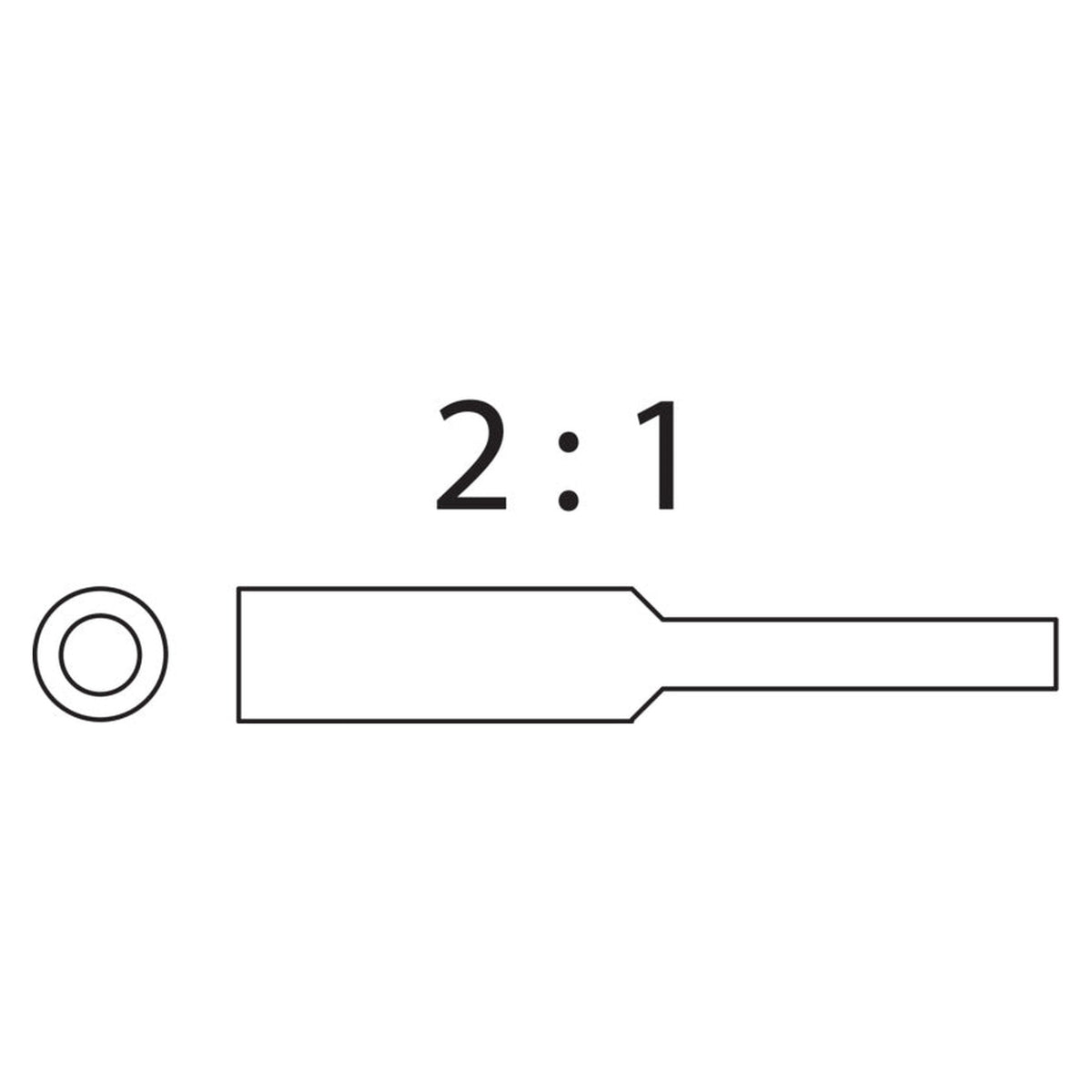

Wärmeschrumpfschlauch wird aufgeweitet geliefert und geht unter Wärme auf sein ursprüngliches Maß zurück, Durchmesser und Wanddicke ändern sich dabei zugleich. Bei der Rate 2:1 kann sich der Durchmesser höchstens auf die Hälfte verringern. In den Weitenangaben steht der Innendurchmesser im Lieferzustand vor dem Schrägstrich, der Innendurchmesser nach dem Schrumpfen dahinter: Das Stück 4,8/2,4 zieht sich von 4,8 mm bis auf 2,4 mm zusammen.

Die passende Weite aus dem Set finden

• Dickste Stelle: Im Lieferzustand muss der Schlauch über die dickste Stelle der Verbindung passen, etwa über einen Steckverbinder.
• Dünnste Stelle: Nach dem Schrumpfen soll der Schlauch anliegen. Das Teil sollte zwischen beiden Innendurchmessern des Stücks liegen, mit Abstand zu beiden Grenzen.
• Länge: Beim Schrumpfen wird das Stück um rund 10 Prozent kürzer, aus 10 cm werden etwa 9 cm.

Erst aufschieben, dann erwärmen

Der Schlauch wird aufgeschoben, solange die Verbindung noch offen ist. Ist ein Stecker schon gecrimpt oder verlötet, lässt sich oft kein Stück mehr überziehen. Danach wird die Stelle mit einer Wärmequelle erwärmt; gebräuchlich ist ein elektrisch oder mit Gas betriebenes Heißluftgebläse. Üblich ist das Isolieren von Litzen und Kabelenden in Elektronikbau, Modellbau und Werkstatt.

Häufige Fragen

Welche Weite aus dem Set passt auf meine Leitung?

Das Stück, das im Lieferzustand über die dickste Stelle geht und nach dem Schrumpfen enger ist als die dünnste.

Womit wird der Schlauch erwärmt?

Meist mit einem Heißluftgebläse. Eine Schrumpftemperatur und ein bestimmtes Gerät sind für dieses Set nicht vorgegeben; maßgeblich ist die Anleitung des Geräts, das Sie verwenden.

Reicht die Schrumpfrate 2:1 für einen dicken Steckverbinder?

Nur, wenn der Steckverbinder in das größte Stück mit 6,4 mm Innendurchmesser im Lieferzustand passt; darüber geht kein Stück aus dem Set. Dann helfen größere Weiten, und Schläuche mit der Rate 3:1 lassen sich leichter über sperrige Steckverbinder ziehen.

Eignet sich das Set zur Reparatur eines beschädigten Kabels?

Nein, dafür ist es nicht gedacht; beschädigte Leitungen werden ausgewechselt. Das Set ist für das Isolieren und Bündeln im elektronischen Bereich bestimmt, etwa an Litzen und Steckverbindern.
