Wärmeschrumpfstoßverbinder mit Innenkleber, Polyolefin, Schutzart 67

Die Metallhülse verbindet die Adern, der Schlauch dichtet danach ab

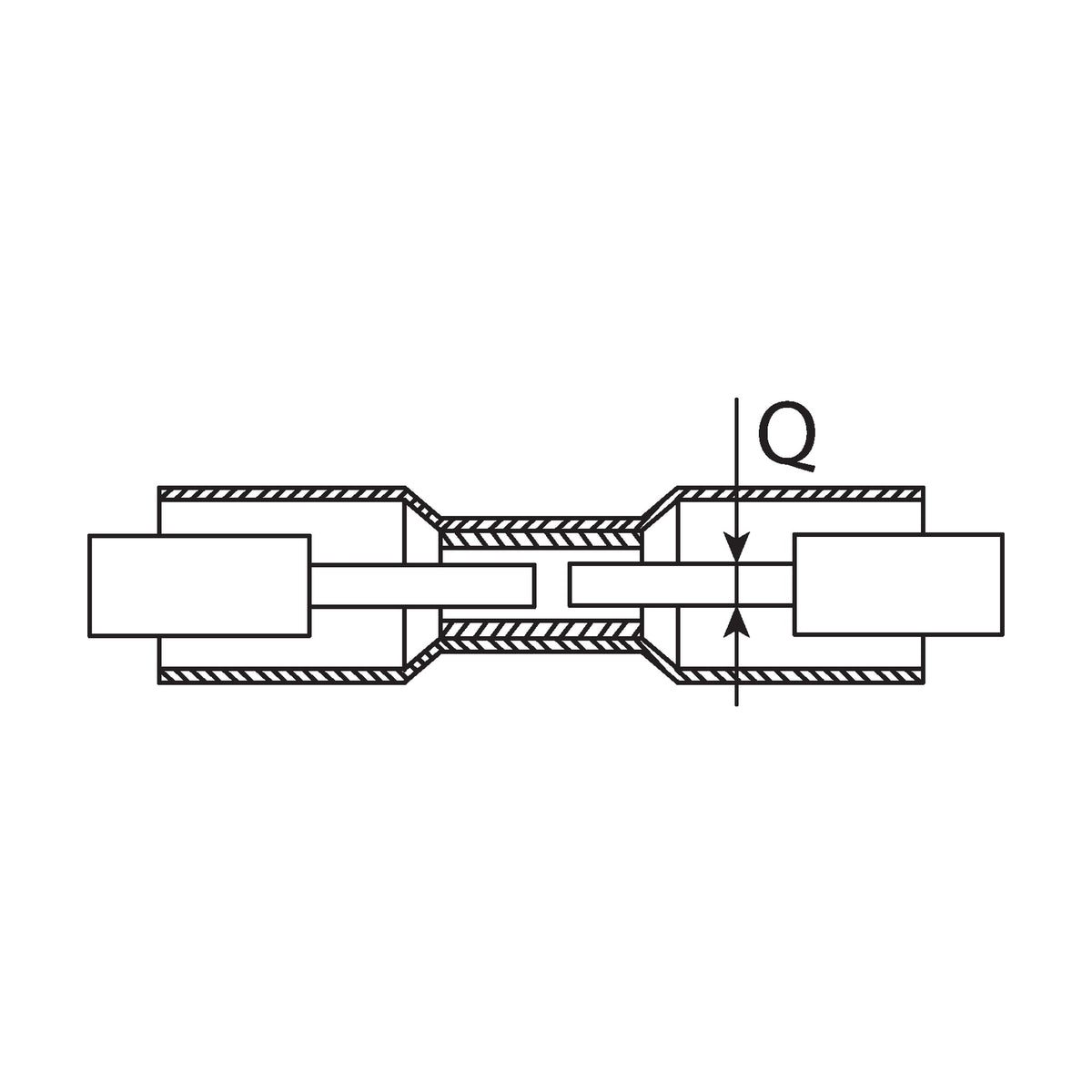

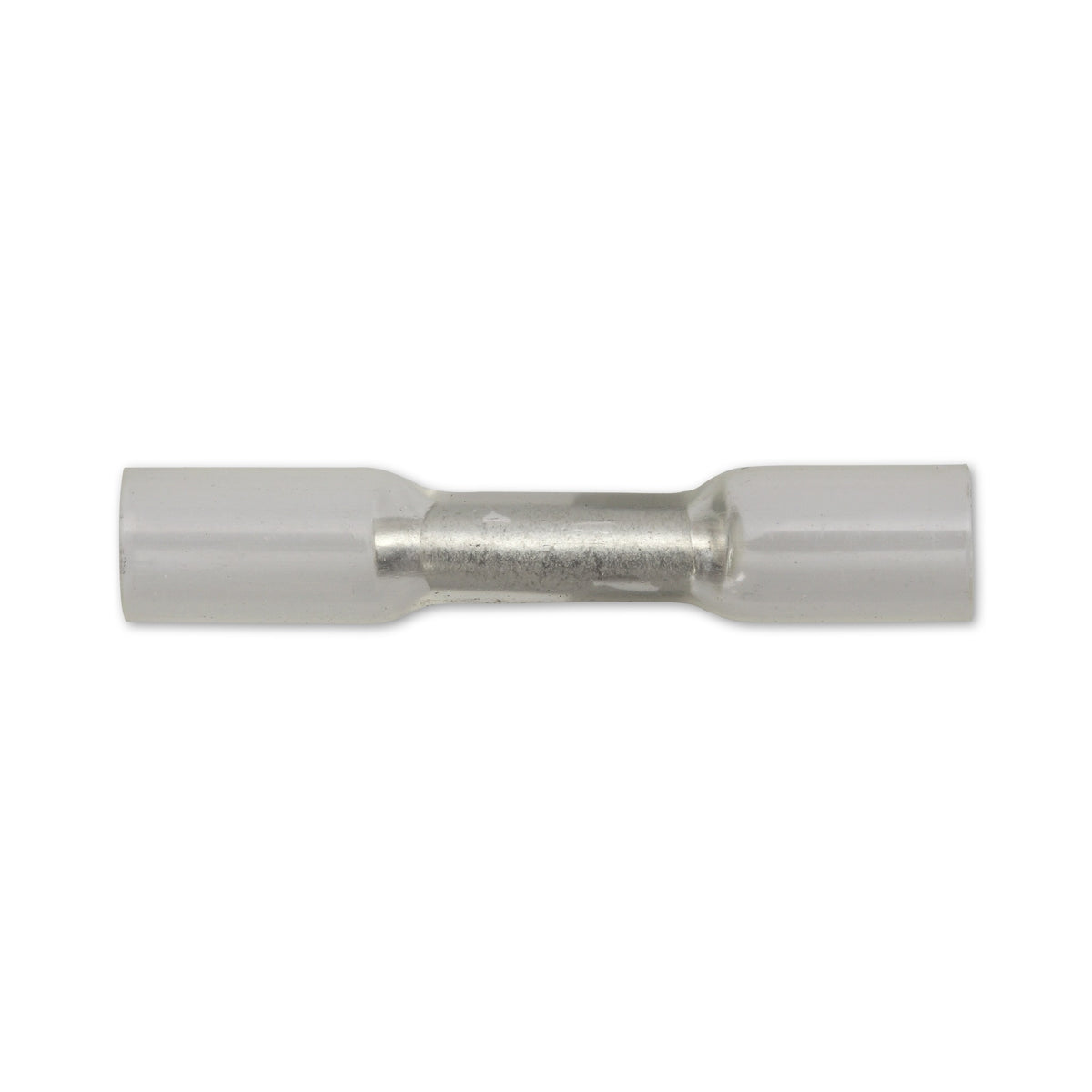

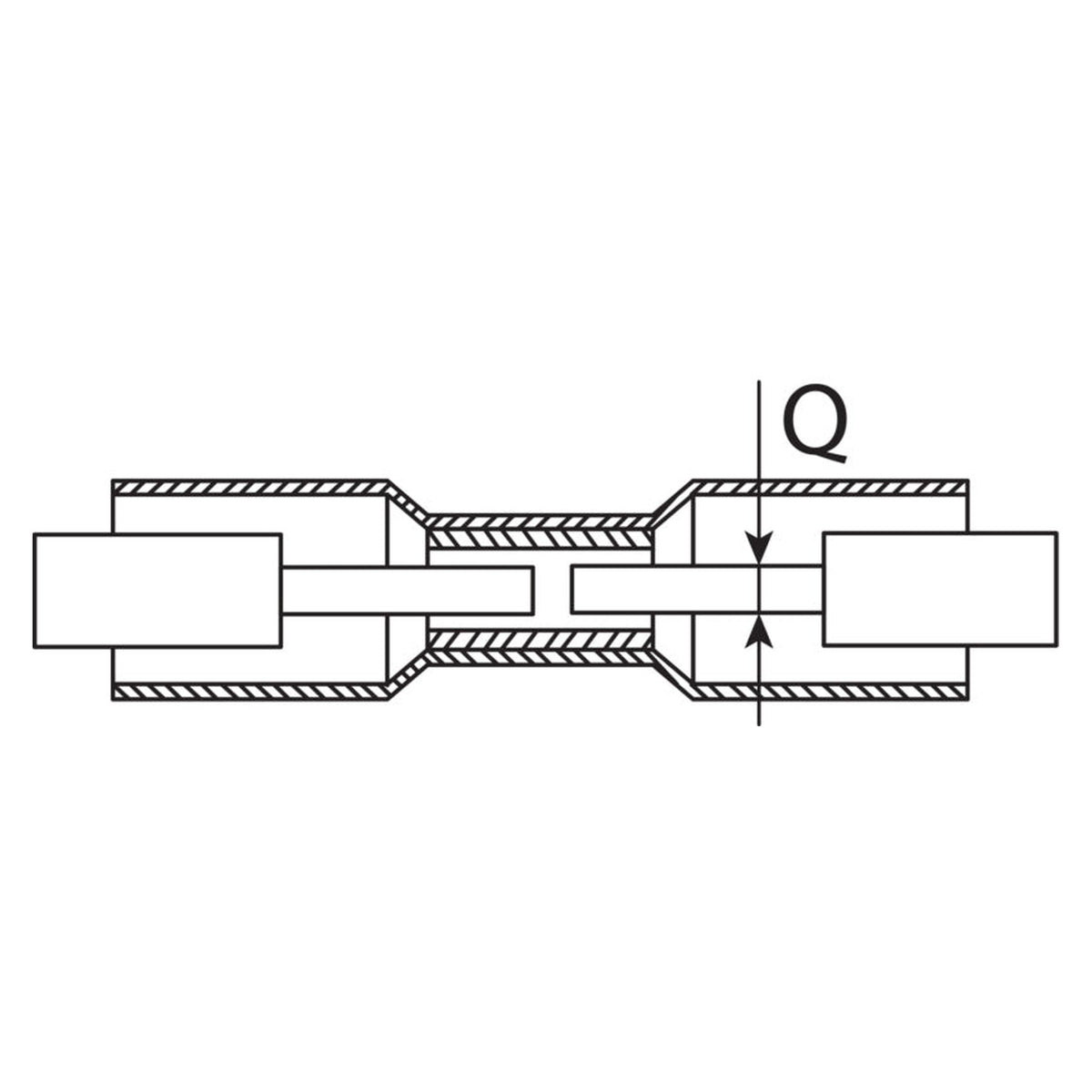

Unter dem Schrumpfschlauch liegt eine Metallhülse, in die zwei abisolierte Aderenden von je einer Seite eingeschoben werden. Bei Stoßverbindern dieser Bauart wird die Hülse auf beiden Seiten mit einer passenden Crimpzange verpresst; erst das Verpressen stellt die leitende Verbindung her. Danach legt Wärme ab 100 °C den Schlauch um die Verbindungsstelle und schließt die Isolierung, die Schrumpfrate ist mit 3:1 angegeben. Diese Ausführung trägt zusätzlich einen Innenkleber und erreicht die Schutzart IP67.

Der Innenkleber schließt den Übergang zur Aderisolierung

Innen liegt eine Kleberschicht, die beim Schrumpfen an beiden Enden austritt und den Übergang zur Aderisolierung schließt. Damit ist IP67 ein Merkmal der Ausführung, keine Zusage für die fertig verarbeitete Stelle.

Die Schlauchfarbe zeigt den passenden Kabelquerschnitt

Drei Stufen decken die Kabelquerschnitte lückenlos von 0,1 bis 2,5 mm² ab:

• transparent, 0,1 bis 0,5 mm²
• rot, 0,5 bis 1,5 mm²
• blau, 1,5 bis 2,5 mm²

Die vierte Stufe, gelb, setzt erst bei 4 bis 6 mm² an. Zwischen 2,5 und 4 mm² bleibt eine Lücke; für eine Ader von rund 3 mm² findet sich in dieser Reihe keine passende Größe.

Übliche Verwendung und wo die Angaben enden

Als übliche Verwendung dieser Verbinderart gilt das Reparieren und Verlängern von Leitungen in der Elektroinstallation, in der Kfz-Elektrik, im Maschinenbau und in der Hausmeisterei. Zu zulässigem Strom, Spannung, Erwärmung und Übergangswiderstand macht diese Angabe keine Zusage; Zugfestigkeit und Reißdehnung beschreiben nur den Werkstoff, nicht die Belastbarkeit einer fertigen Verbindungsstelle.

Häufige Fragen

Was mache ich bei einem Kabelquerschnitt von etwa 3 mm²?

Für diesen Bereich hat die Reihe keine eigene Stufe: Die Größen springen von 1,5 bis 2,5 mm² auf 4 bis 6 mm². Eine passende Ausführung für diesen Zwischenbereich ist innerhalb dieser Reihe nicht angegeben.

Ist die Schutzart IP67 nach eigener Verarbeitung noch gewährleistet?

Nein, das ist damit nicht in jedem Fall gesagt. Ob eine fertig verarbeitete Stelle den Wert erreicht, hängt von der sauberen Verarbeitung ab; prüfen Sie, ob der Kleber sichtbar ausgetreten und der Schlauch faltenfrei ist.

Wofür sorgt der Innenkleber beim Schrumpfen?

Der Kleber liegt innen am Schlauch und tritt beim Schrumpfen an beiden Enden sichtbar aus. Er schließt den Übergang zwischen Schlauch und Aderisolierung und trägt zur angegebenen Schutzart IP67 bei.
