Kfz-Steckverbinder-Sortiment wasserdicht, 1,5 mm², 326-teilig

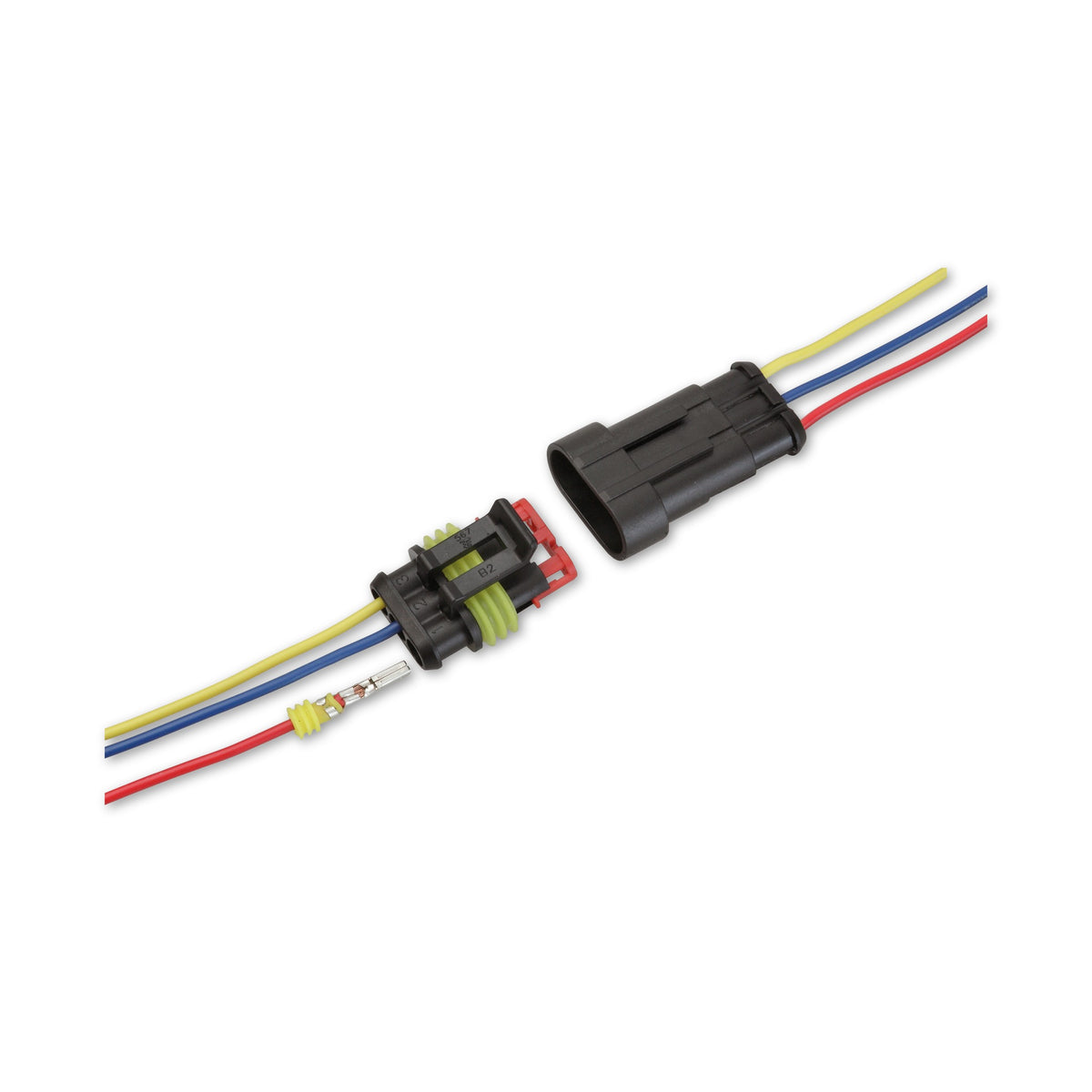

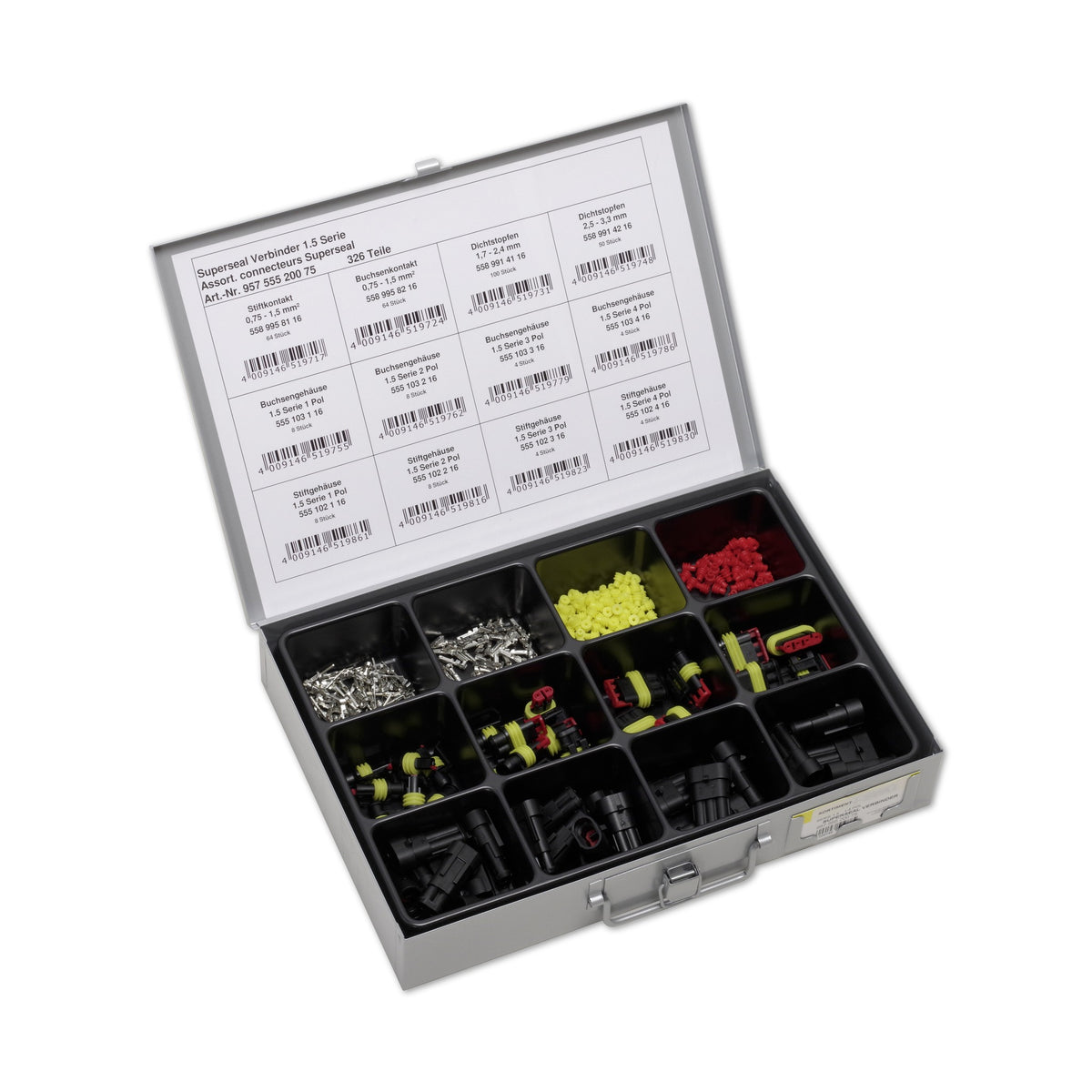

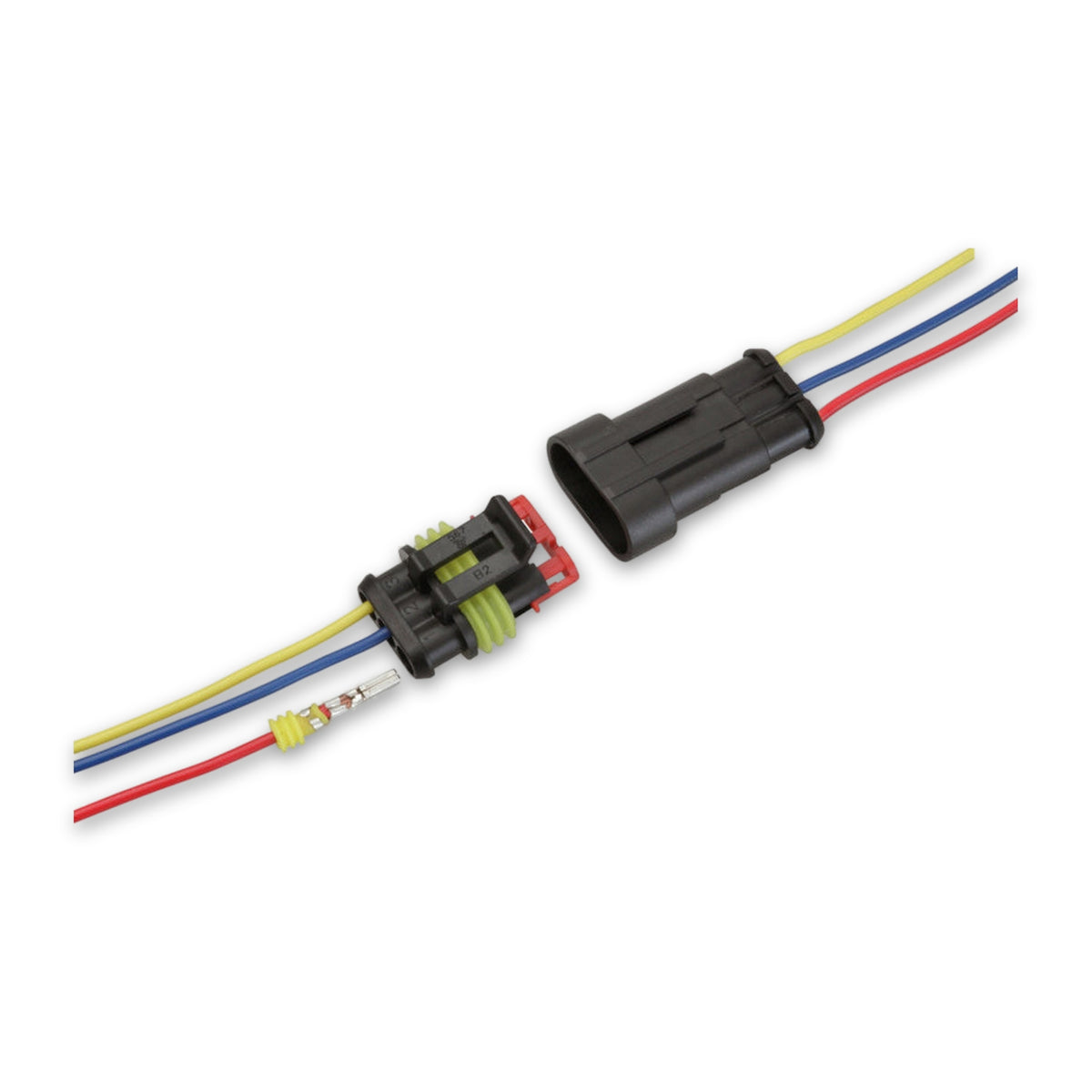

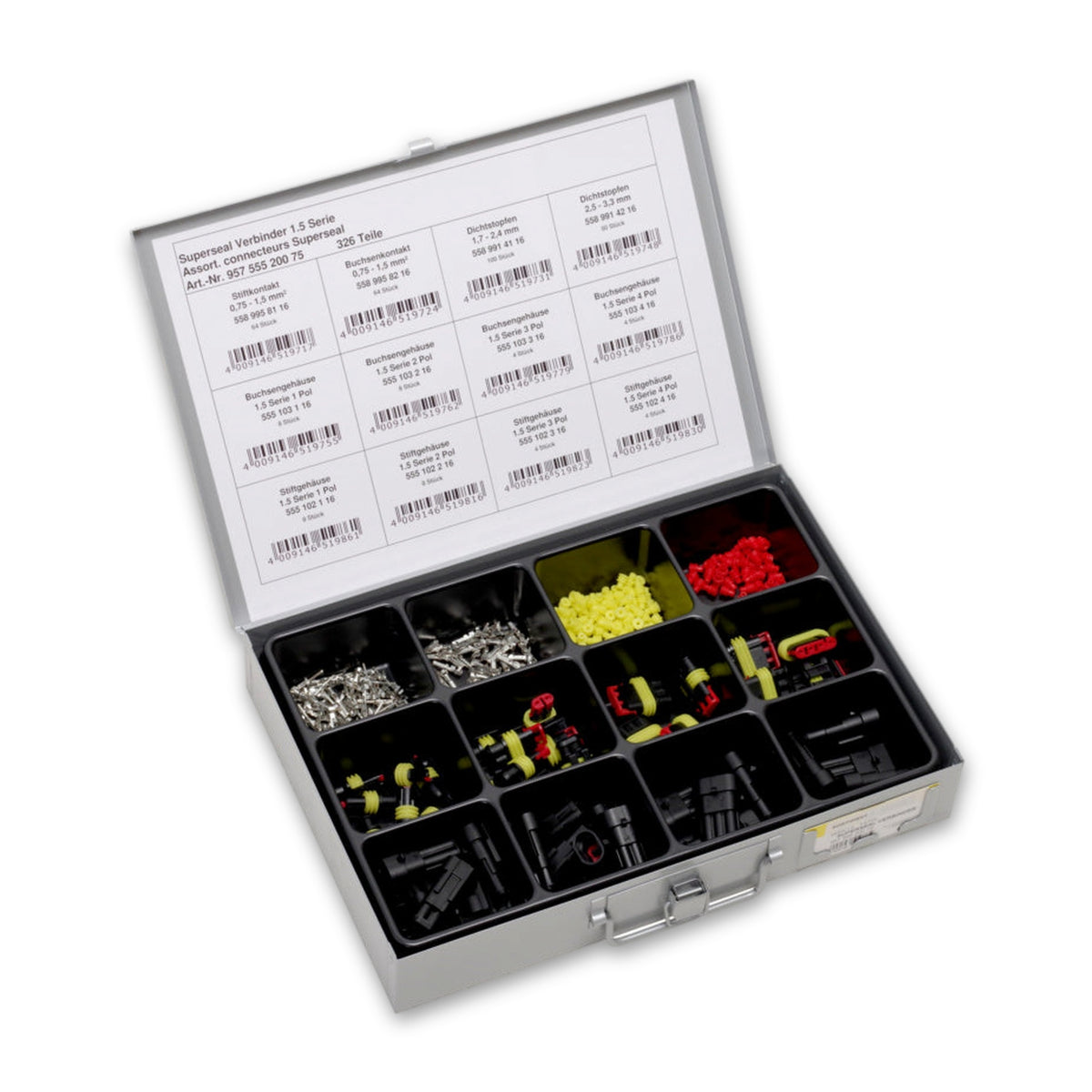

Das Sortiment enthält die Einzelteile für abgedichtete Steckverbindungen an Leitungssträngen: Kontakte zum Crimpen, Stift- und Buchsengehäuse mit einem bis vier Polen und Dichtstopfen in zwei Größen. Gedacht ist es für Trennstellen, die nicht im Trockenen liegen. Es ist 12-fach sortiert und umfasst 326 Teile: 64 Stift- und 64 Buchsenkontakte, 100 gelbe und 50 rote Dichtstopfen sowie je 24 Stift- und Buchsengehäuse.

Alle Polzahlen von eins bis vier an der Trennstelle griffbereit

Die Zahl der Adern muss nicht schon beim Einkauf feststehen, sondern erst an der Reparaturstelle: Stift- und Buchsengehäuse liegen in allen vier Polzahlen vor. Gebraucht wird das Sortiment in Kfz-Werkstatt, Kfz-Elektrik und Landtechnik, beim Instandsetzen von Leitungssträngen und beim Anschließen von Sensoren. SWG gibt die Teile als beständig gegen Ozon, Salz, Benzin, Diesel, Bremsflüssigkeit und Motoröl an.

Dichtstopfen nach der Leitung wählen

Die Dichtstopfen sind nach dem Durchmesser der Leitung mit Isolierung gestaffelt: gelb für 1,7 bis 2,4 mm, rot für 2,5 bis 3,3 mm. Maßgeblich ist also nicht der Kupferquerschnitt; welche Farbe zu einer Leitung mit 1,5 mm² gehört, hängt von deren Isolierung ab. SWG gibt das Sortiment für Kabelquerschnitt 1,5 mm² an, die Kontakte für Leiter von 0,75 bis 1,5 mm².

Erst Dichtstopfen aufschieben, dann crimpen

Zuerst kommt der Dichtstopfen passender Farbe auf die Leitung, dann wird die Ader abisoliert und der Kontakt samt Dichtstopfen angecrimpt, zuletzt der Kontakt bis zum Einrasten in die Kammer des Gehäuses geschoben. Das dafür nötige Crimpwerkzeug gehört nicht zum Sortiment. Crimphöhe, Abisolierlänge und Bestückungsreihenfolge legt die Verarbeitungsunterlage des jeweiligen Systems fest.

Häufige Fragen

Was bedeutet IP 67 bei diesem Sortiment?

IP 67 ist die Schutzart, die SWG für das Sortiment angibt: staubdicht und geschützt gegen zeitweiliges Untertauchen. Stufe 7 schließt niedrigere Wasserschutzstufen wie Strahlwasser nicht mit ein. Eine Schutzart gehört zu einem geprüften Gehäuse und nicht zu losen Teilen; entscheidend ist die fertig aufgebaute Verbindung.

Reicht das Sortiment für eine fertige Verbindung?

Ja, wenn jede Kammer einen Kontakt bekommt; dann fehlt nur das Crimpwerkzeug. Für freie Kammern braucht es Blindstopfen, und Gehäuse mit fünf oder sechs Polen gehören ebenfalls nicht dazu; SWG führt beides als Nachfüllpackungen.

Passt das Sortiment zu Steckverbindern anderer Hersteller?

Sicher passend ist es nur innerhalb des Sortiments: Stift- und Buchsengehäuse gleicher Polzahl gehören zusammen. Für einen vorhandenen Gegenstecker helfen der Vergleich von Polzahl und Bauform und die Unterlage des Systemherstellers.
