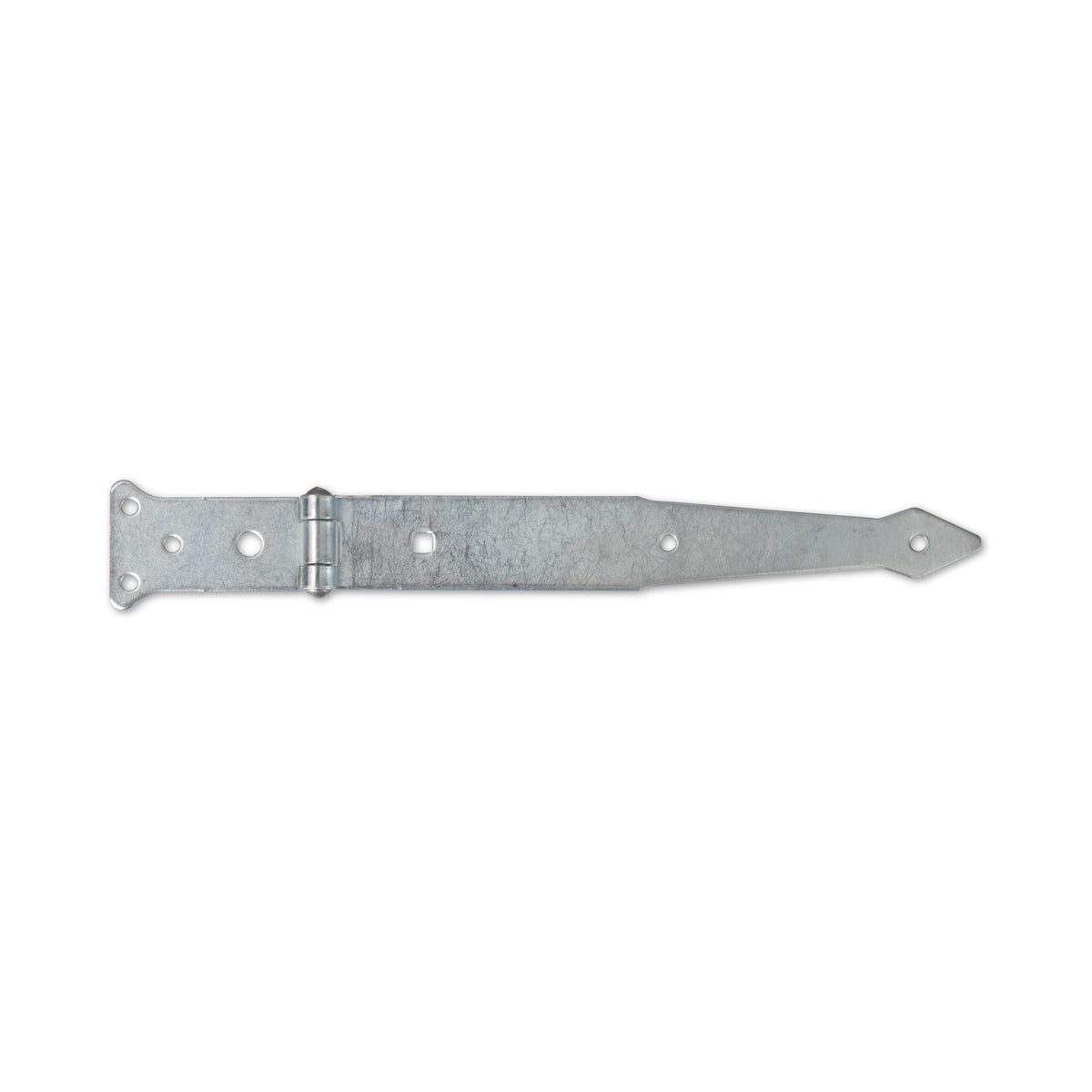

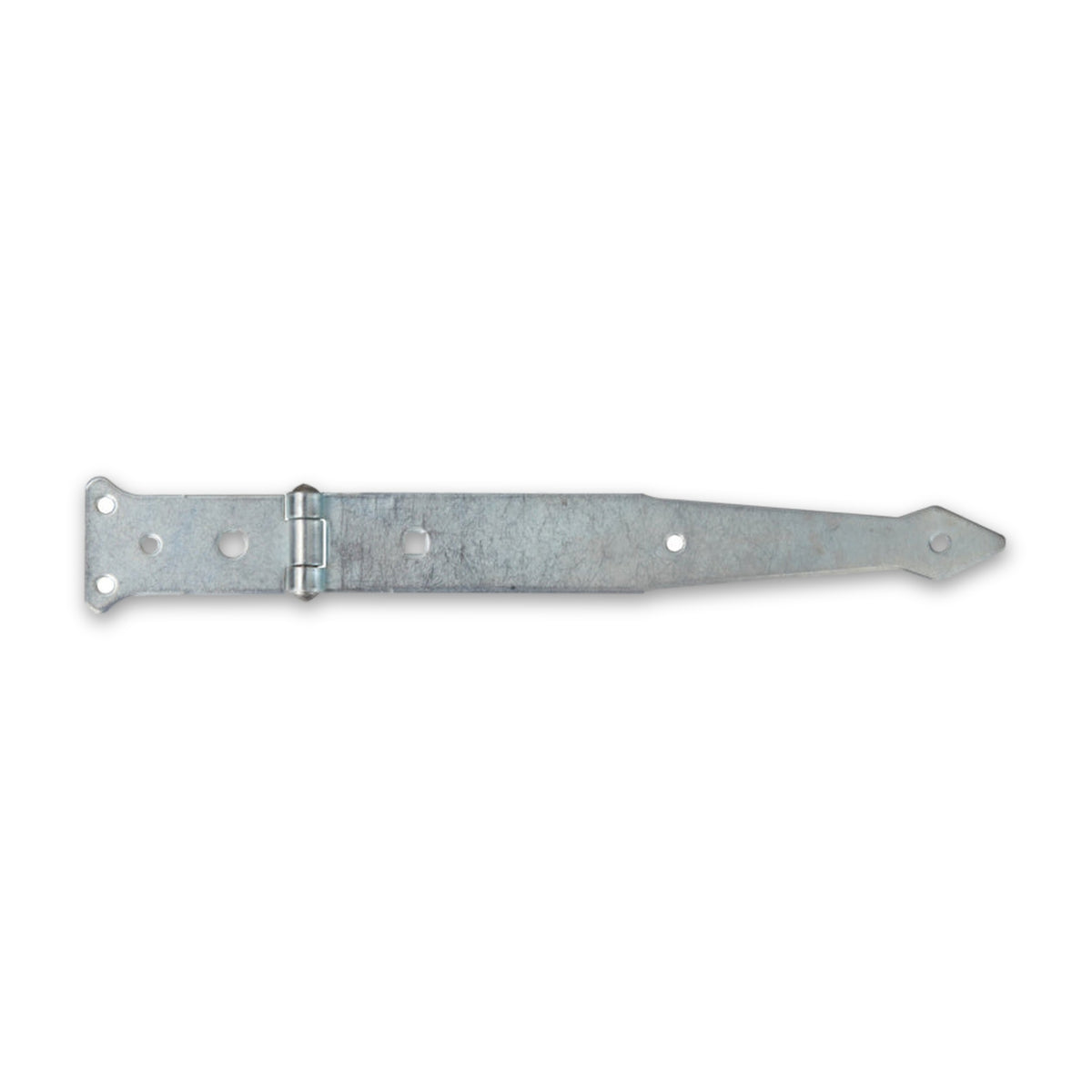

Werfgehänge leicht, Stahl verzinkt, Bandbreite 35 mm

Ein schmales Band an einem kurzen Scharnier

Zum Werfgehänge gehören zwei Teile mit eigenen Maßen: das Band mit 35 mm Breite und das Scharnier, 48 mm breit und 75 mm lang. Beide bestehen aus 2,5 mm starkem Stahl, und dieser Wert bleibt über alle drei Ausführungen gleich. Die Öffnungen sind gebohrt und gestanzt, rund mit 6,9 mm, dazu kommt ein Vierkantloch von 7 mm Breite.

Erst das längste Band führt ein drittes Loch

Drei Bandlängen stehen zur Wahl, doch die Zahl der Löcher wächst nicht mit jedem Schritt: 200 mm und 250 mm führen je zwei, 300 mm dagegen drei. Auf dem mittleren Band sitzen dieselben beiden Öffnungen damit weiter auseinander als auf dem kurzen. Wer die Verschraubung auf mehr Punkte verteilen möchte, kommt nur über die längste Ausführung dorthin.

Häufige Fragen

Was besagt die Bezeichnung leicht?

Benannt ist damit die Produktreihe, zu der diese Maße gehören: 35 mm Bandbreite bei 2,5 mm Materialstärke. Ein Belastungswert steht dahinter nicht, und für diese drei Ausführungen wird keiner angeführt.

Wie hält das Gehänge am Bauteil?

Über Schrauben oder Bolzen, die eigens dazu bestimmt werden und nicht zum Artikel gehören. Welche Abmessung und welche Anordnung infrage kommen, hängt am Lochbild dieser Ausführung, am Untergrund und an der Einbausituation; Bänder und Gehänge dieser Art werden aufgeschraubt.
