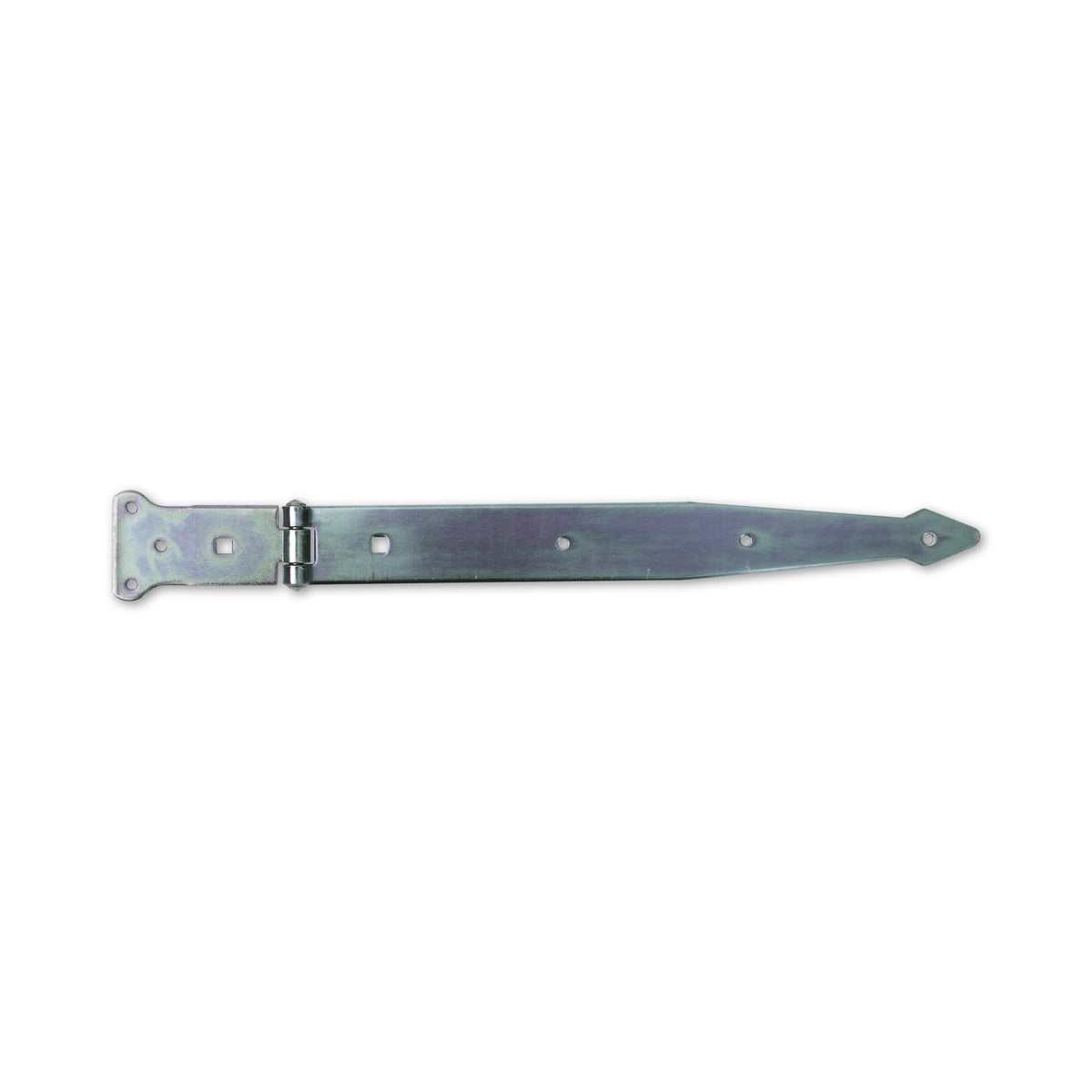

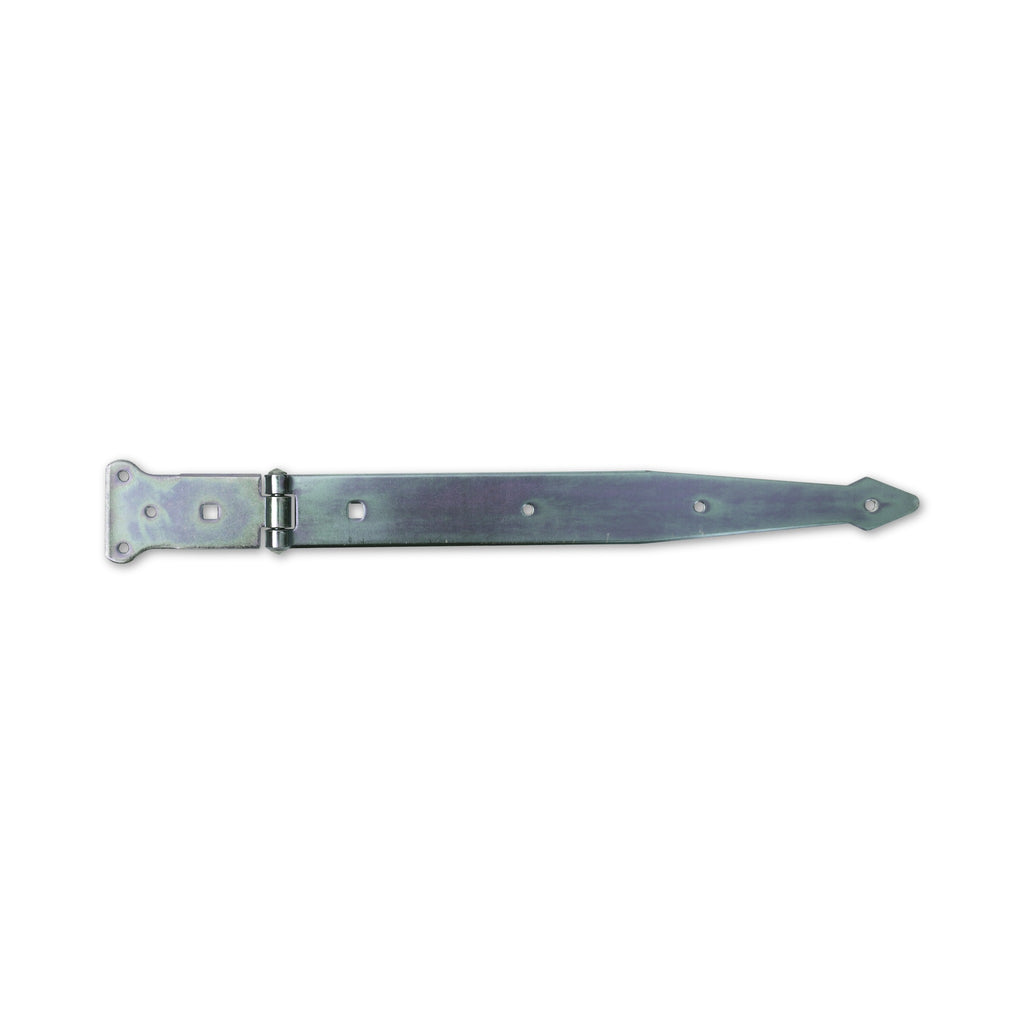

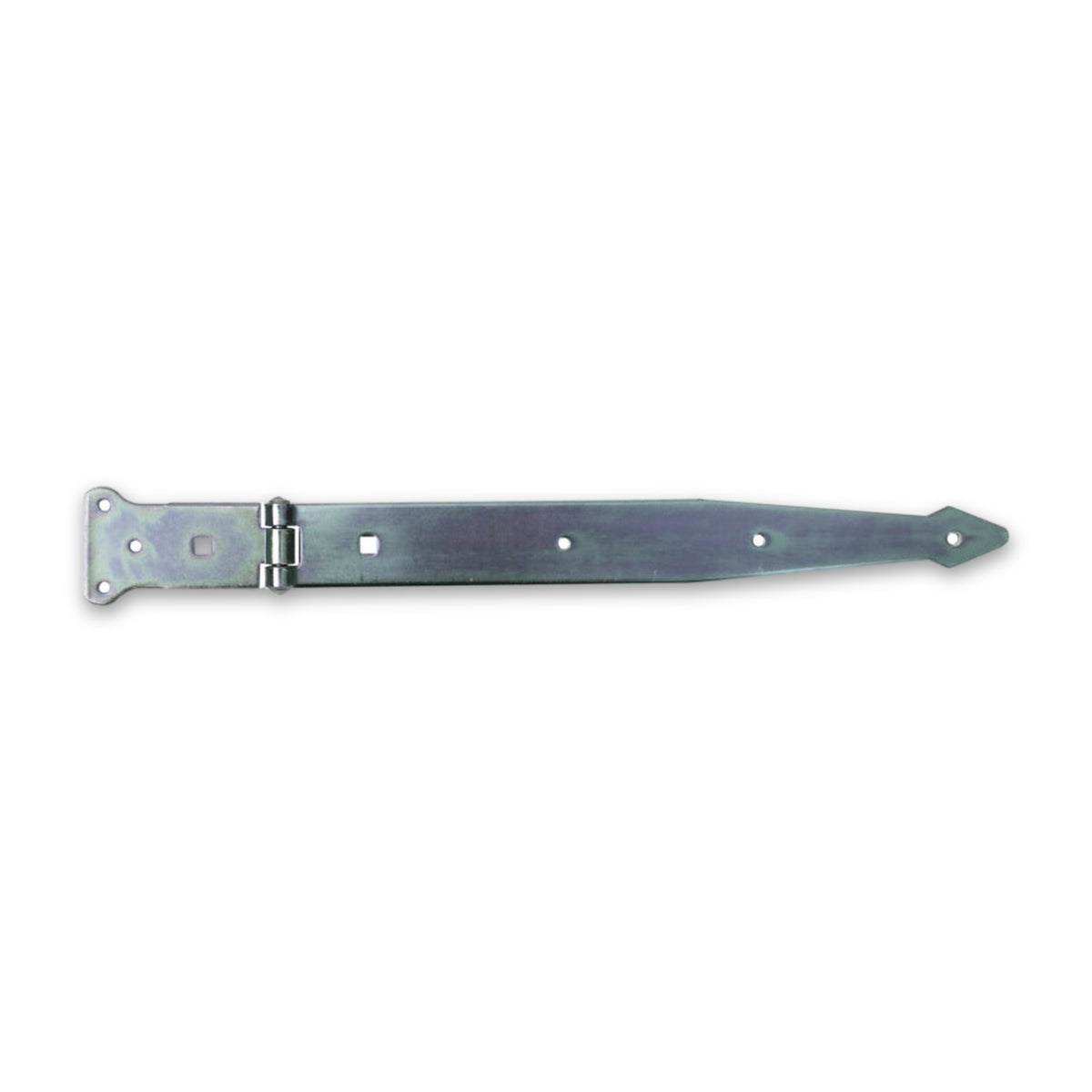

Werfgehänge schwer, Stahl verzinkt, Bandbreite 45 mm

Ein langes Scharnierteil an der Fuge

Beim Werfgehänge bleiben die Aufgaben getrennt. Das Scharnierteil sitzt an der Fuge und misst dort 63 mm in der Breite bei 104 mm Länge, es greift also weit über die Drehachse hinaus. Das Band führt mit 45 mm Breite auf dem beweglichen Bauteil hinaus. Aufgeschraubt werden beide Teile, und ihre Löcher sind vorgebohrt und gestanzt, bevor der Beschlag an das Holz kommt.

Der Schritt von 400 auf 500 Millimeter

Zwei Bandlängen stehen zur Wahl. Mit der längeren kommt ein viertes Loch hinzu, also ein weiterer Punkt, an dem das Band gehalten wird; die Materialstärke wächst dabei kaum, von 3,7 mm auf 3,75 mm. Was sich wirklich ändert, ist die Strecke, über die das Band aufliegt, und die Verteilung der Schrauben darauf.

Häufige Fragen

Wozu die beiden Vierkantlöcher?

Ausgewiesen sind sie als eigene Lochform neben den runden Öffnungen, 8,8 mm breit. Welches Befestigungsmittel an welche Stelle gehört, richtet sich nach Lochbild, Untergrund und Einbausituation; Schrauben und Bolzen gehören nicht zum Beschlag und werden gesondert bestimmt.

Lässt sich aus 45 mm Bandbreite eine Traglast ablesen?

Aus keinem der Maße, und aus dem Wort schwer im Namen der Reihe ebenso wenig. Benannt ist damit eine Bauform mit ihren Abmessungen; ein Tragfähigkeitswert ist für diese beiden Ausführungen nicht angeführt, und wie viele Gehänge ein Bauteil bekommt, wird am Objekt festgelegt.
