Windrispenband, Stahl sendzimirverzinkt, 40 mm × 50 m, Z-9.1-545

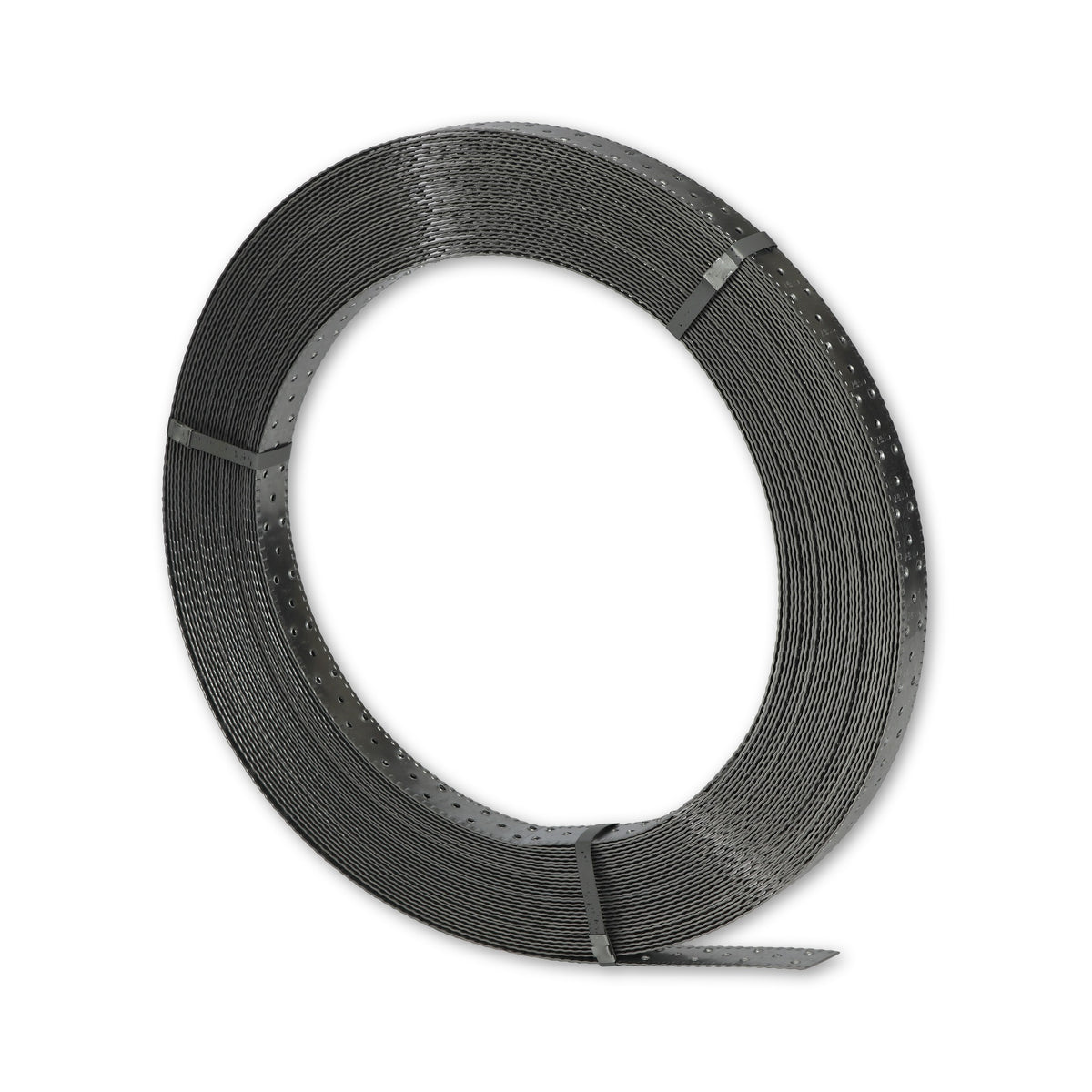

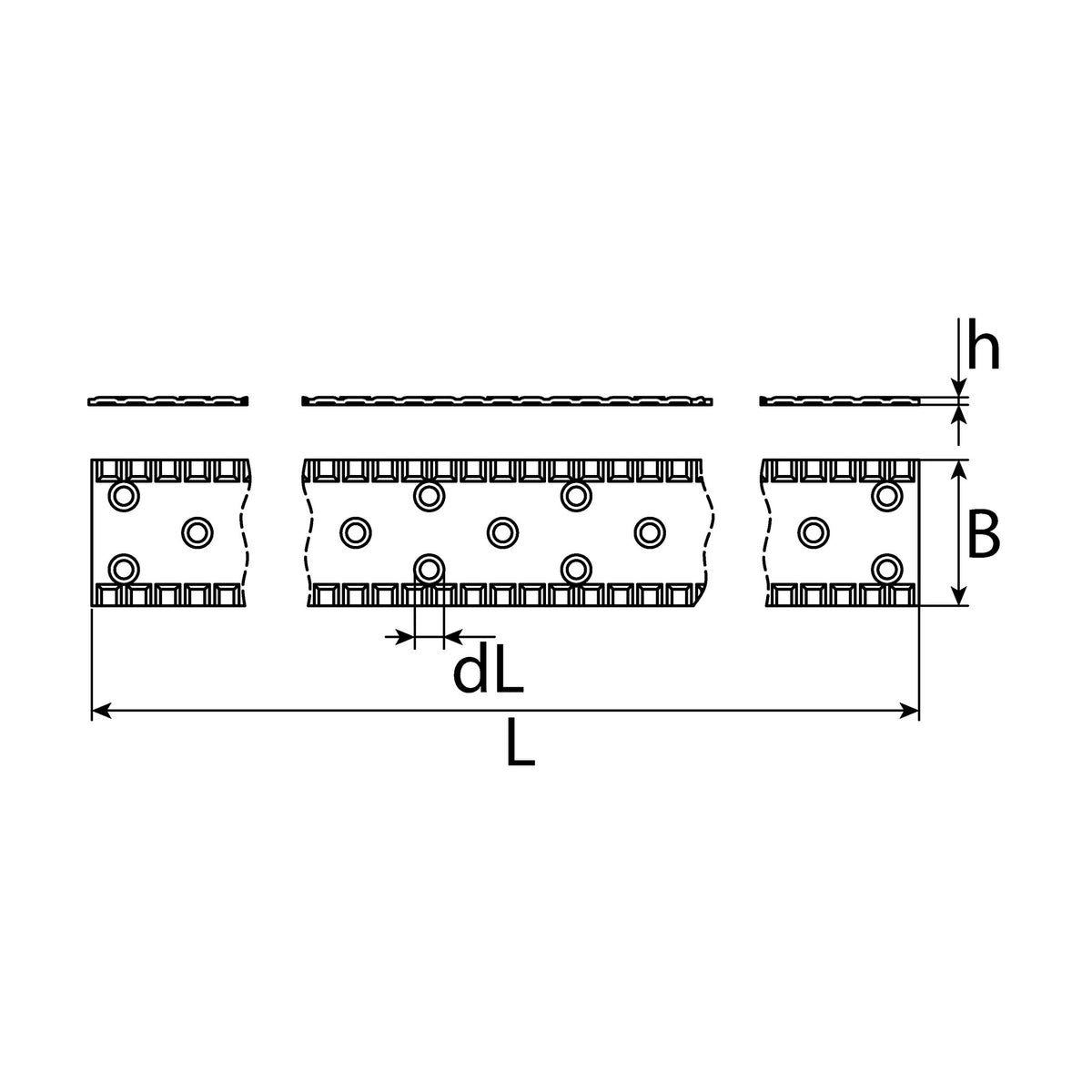

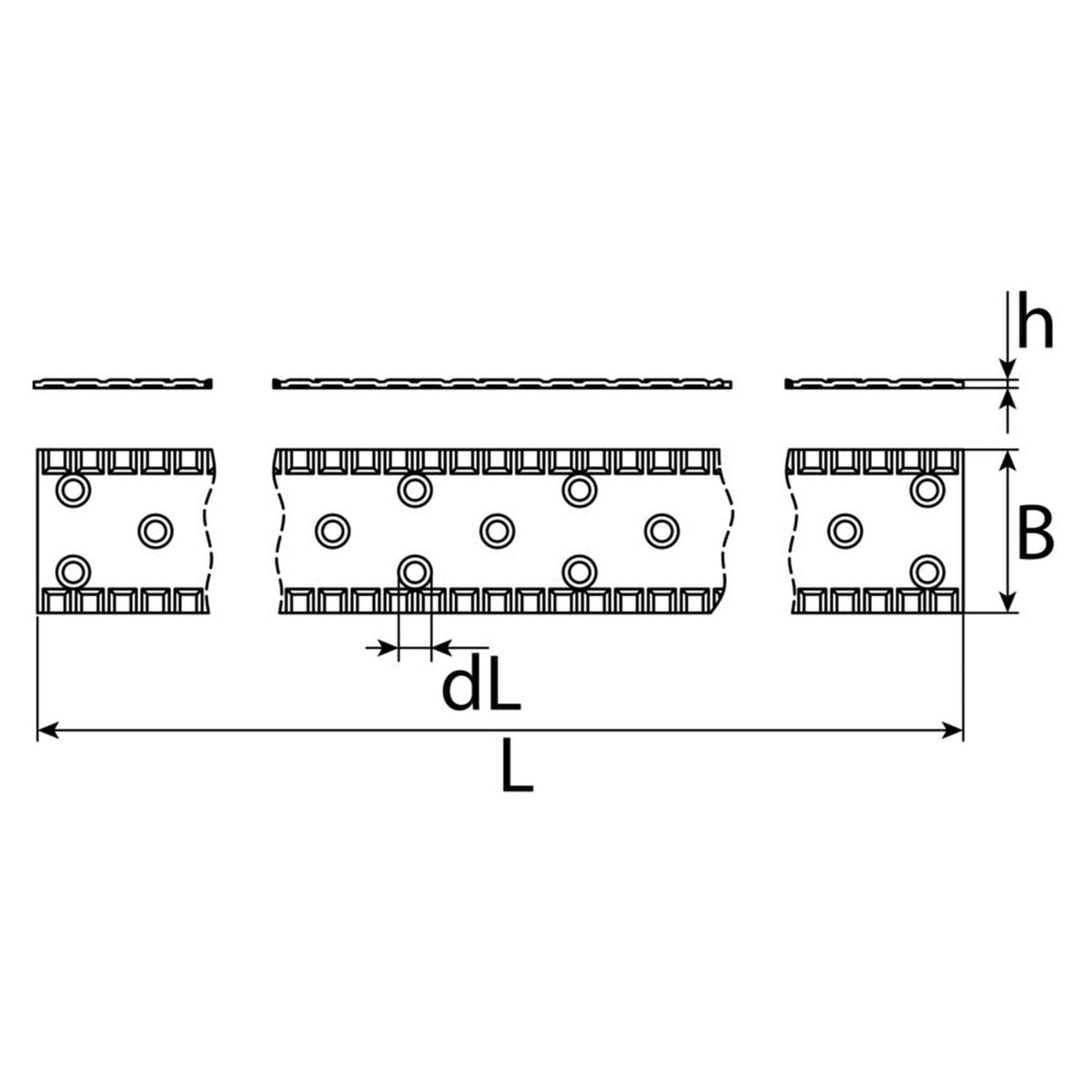

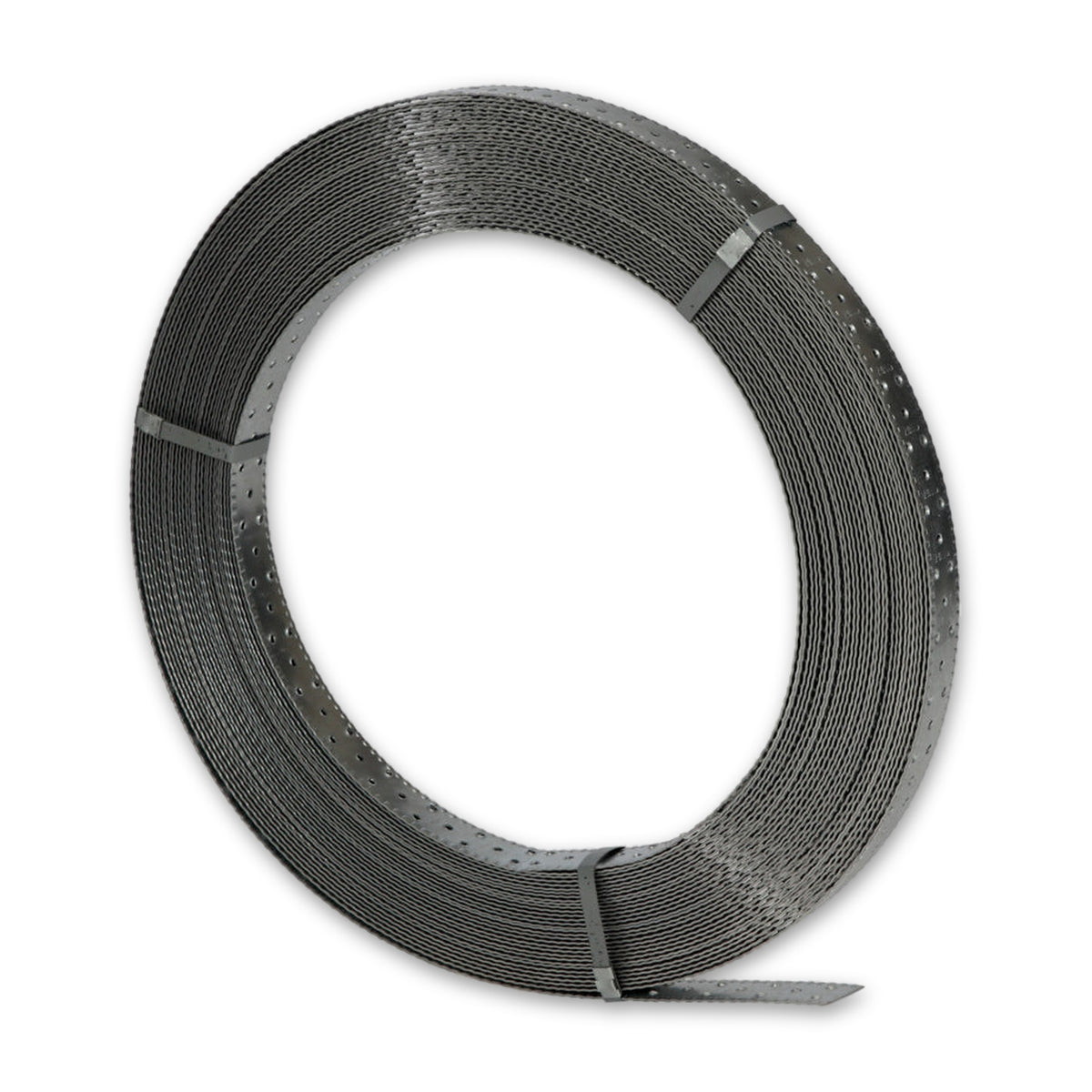

Das Windrispenband ist ein gelochtes Stahlband, das diagonal über die Sparren eines Dachstuhls gespannt wird und ihn gegen Windlasten aussteift. Dieses Band ist 40 mm breit, 1,5 mm stark und sendzimirverzinkt; es wird als ganze Spule mit 50 m Länge verkauft. Die Nagellöcher haben 5 mm Durchmesser.

Windlasten aufnehmen, ohne dass die Sparren wandern

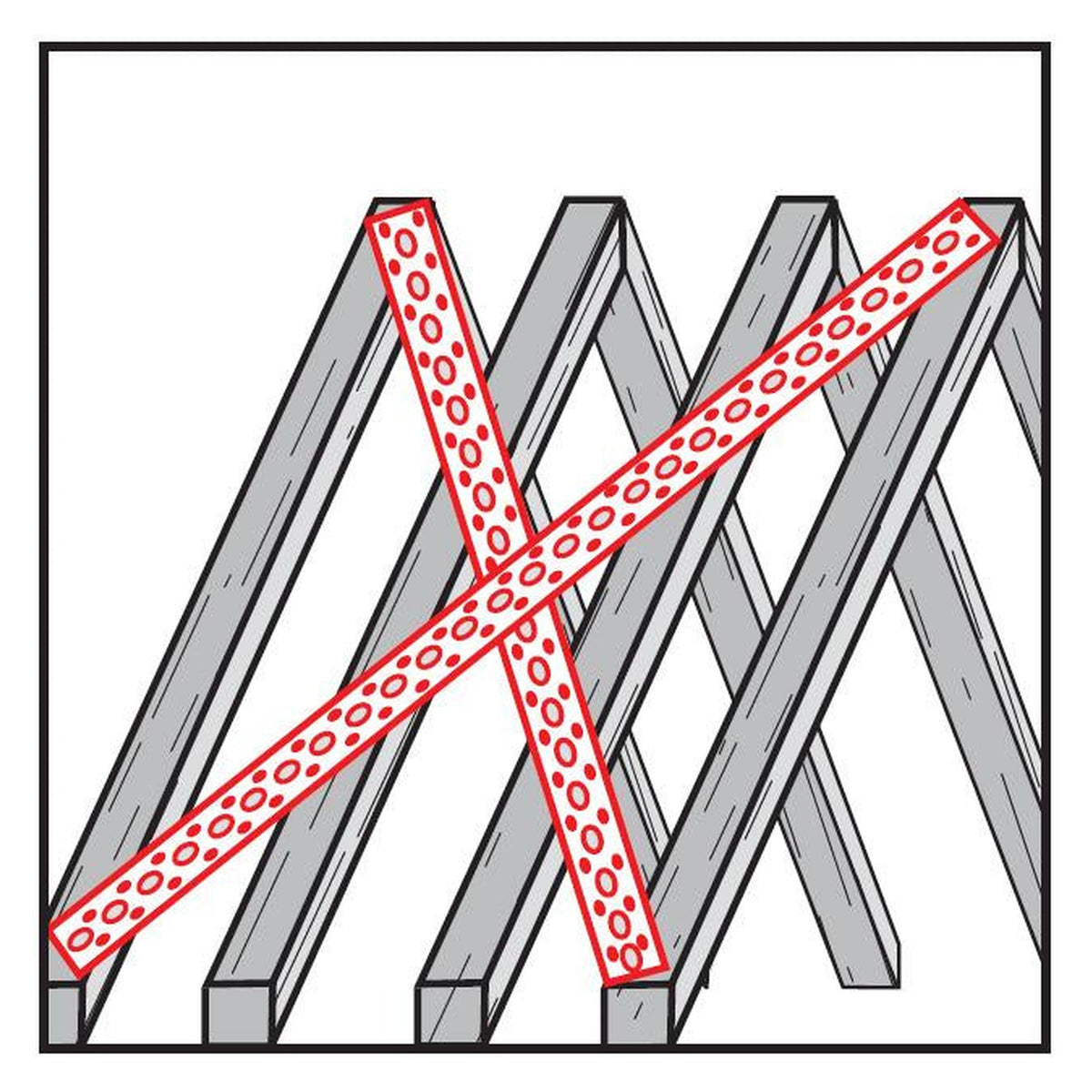

Wind greift an Giebeln und Dachaufbauten an. Ohne Aussteifung können sich die Sparren parallel gegeneinander verschieben. Das Band läuft diagonal über die Sparren, meist auf deren Oberseite, und unterbindet diese Bewegung. Es ersetzt die früher übliche hölzerne Windrispe. Ein solches Band nimmt nur Zugkräfte auf und wird deshalb straff gespannt eingebaut.

Zwei gegenläufige Bänder und ein Längsverband

Ein einzelnes Band steift nicht aus. Für die Aussteifung von Sparren gehören wenigstens zwei diagonal gegenläufige Bänder dazu, außerdem ein Längsverband, den Dachlatten, Pfetten, eine Dachschalung, eine Beplankung oder ein Dachstuhl bilden können. Zahl, Richtung und Neigung der Bänder und die Nägel ergibt die Ausführungsplanung des Bauvorhabens.

Verzinkung und Tragfähigkeitsangabe richtig lesen

• Sendzimirverzinkt: Beim Sendzimirverfahren wird Stahlband kontinuierlich verzinkt und erst danach gestanzt und zugeschnitten. An Schnitt- und Stanzkanten ist die Zinkschicht deshalb aufgetrennt.
• Charakteristische Tragfähigkeit: Der Wert von mindestens 17,2 kN ist eine Eingangsgröße der Bemessung, kein zulässiger Wert für eine Einbaustelle.

Einsatz im Holzbau

Das Band dient der diagonalen Aussteifung (Windverband) von Dachstühlen, Decken und Wänden und verbindet Holzbauteile aus Vollholz (Nadelholz) sowie aus Furnier-, Brett- und Balkenlagenholz. Üblich ist es bei Zimmerern und Dachdeckern im Dachstuhlbau und beim Dachausbau.

Häufige Fragen

Wie viele Bänder braucht ein Dachstuhl?

Mindestens zwei gegenläufige Bänder und ein Längsverband, zum Beispiel aus Dachlatten oder Dachschalung. Die Zahl steht üblicherweise in den Unterlagen zur Baustatik; ohne Angabe wird kreuzweise angebracht.

Welche Nägel gehören an das Band?

Das steht in der Ausführungsplanung des Bauvorhabens. Für dieses Band ist kein Nagelbild angegeben; die Nagellöcher haben 5 mm Durchmesser.

Wie wird das Band gespannt?

Es wird am First befestigt, bis zur Schwelle ausgelegt und abschließend auf Zug gebracht, sodass es stramm liegt. Oben und unten wird es an Pfetten und First angeschlossen.

Kann das Band in Feuchträumen oder im Freien verwendet werden?

Dort sind geeignete Werkstoffe oder Oberflächenbeschichtungen zu verwenden, zum Beispiel Verbindungsmittel aus nichtrostendem Stahl oder feuerverzinkte. An Schnitt- und Stanzkanten ist die Zinkschicht dieses Bandes aufgetrennt.

Worin unterscheidet sich das Band von einem Montagelochband?

Montagelochbänder werden unter anderem bei statisch nicht nachzuweisenden Konstruktionen eingesetzt, etwa bei Pergolen, Terrassen und Spielhäusern. Dieses Windrispenband ist als Holzverbindungsmittel für tragende Holzkonstruktionen vorgesehen.
