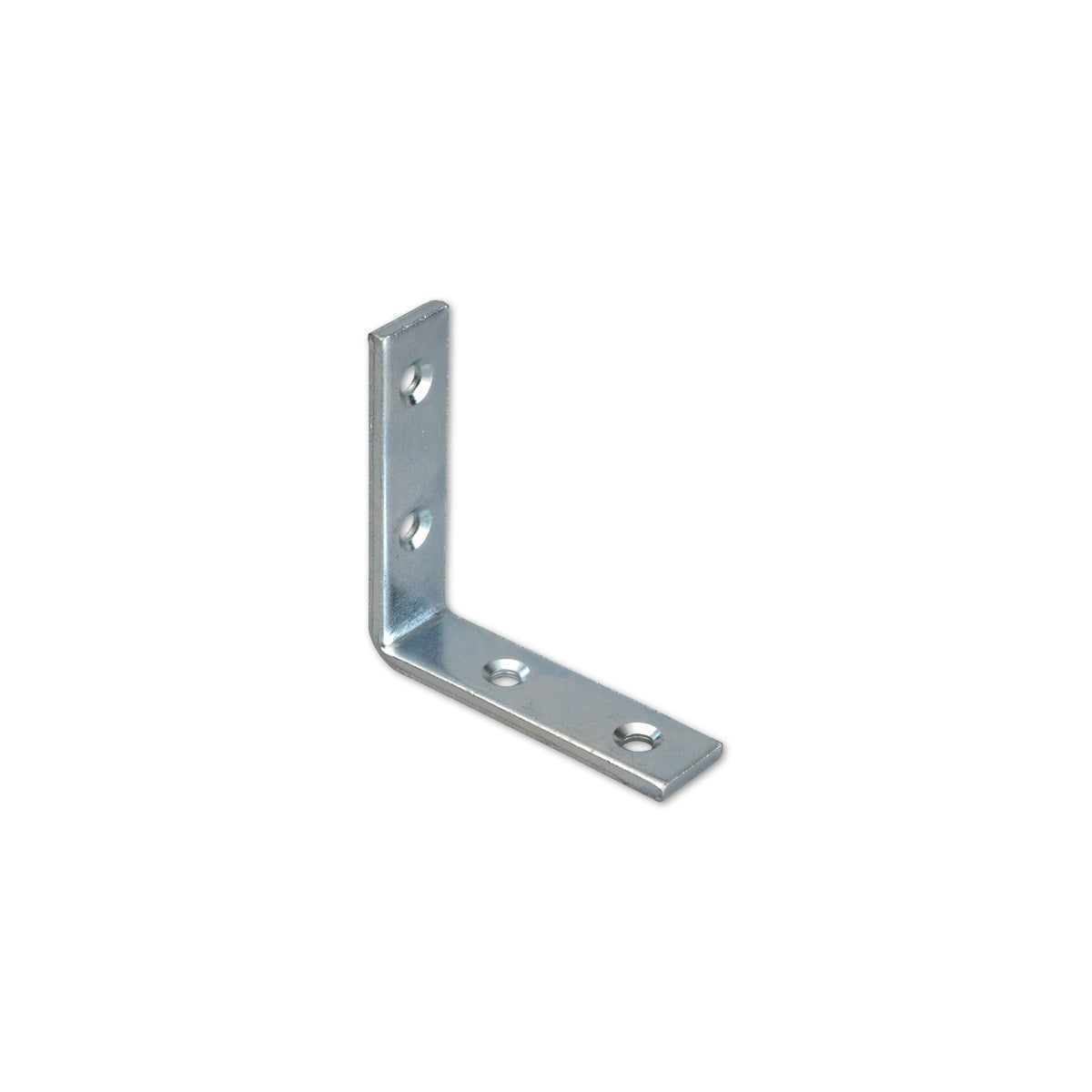

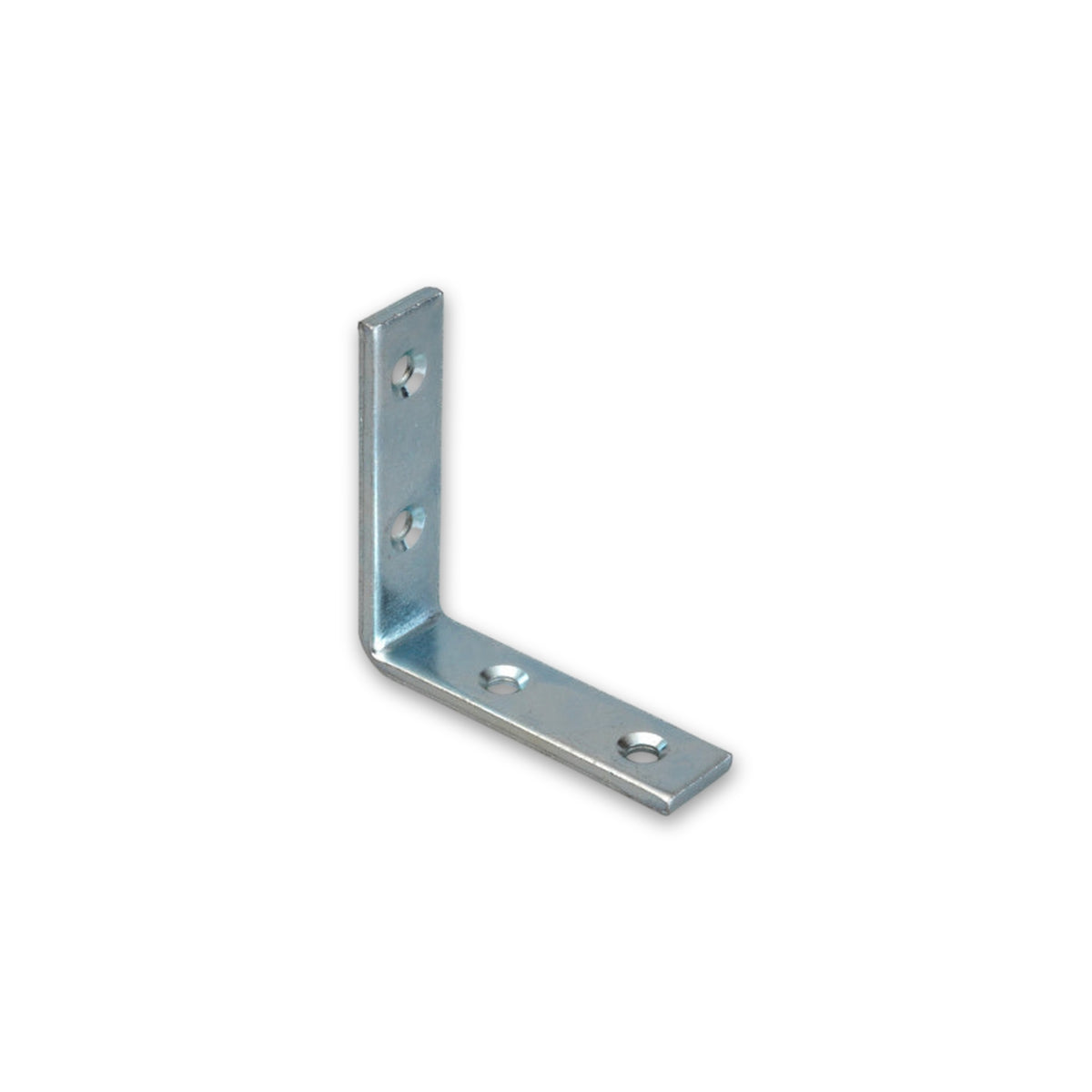

Winkel extra stark, Stahl verzinkt, Breite 20 mm, Materialstärke 5 mm

Halt für die Ecke am Regal, am Tisch, am Stuhl

Zwei Teile stoßen im rechten Winkel aufeinander, und die Kante soll an dieser Stelle zusammenbleiben. Der Winkel greift über die Ecke, liegt mit je einem Schenkel auf beiden Teilen auf und nimmt dort Schrauben auf. Genannt ist er für nicht tragende Verbindungen an Leichtbaukonstruktionen, etwa beim Bau von Regalen, Stühlen und Tischen.

Länger werden nur die Schenkel

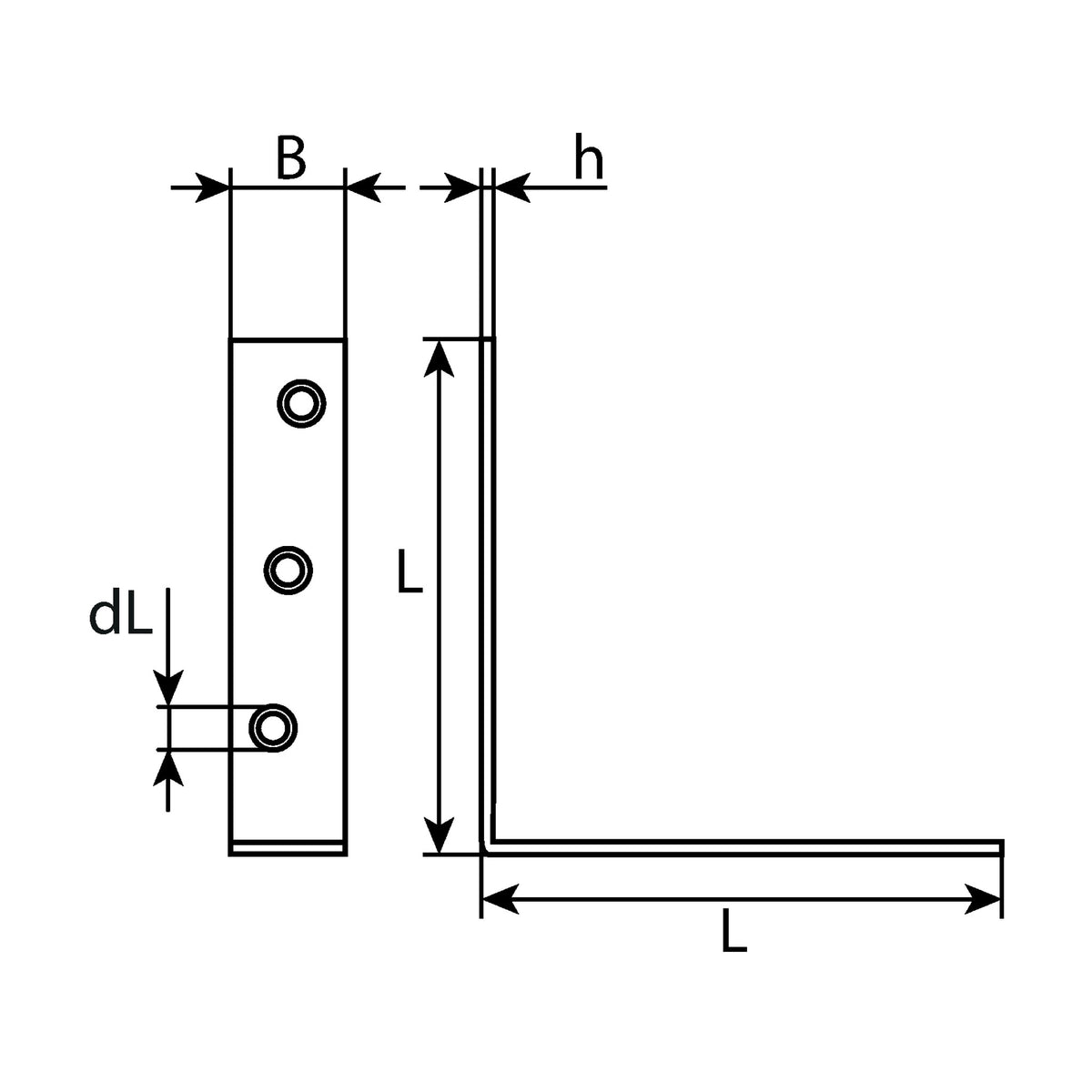

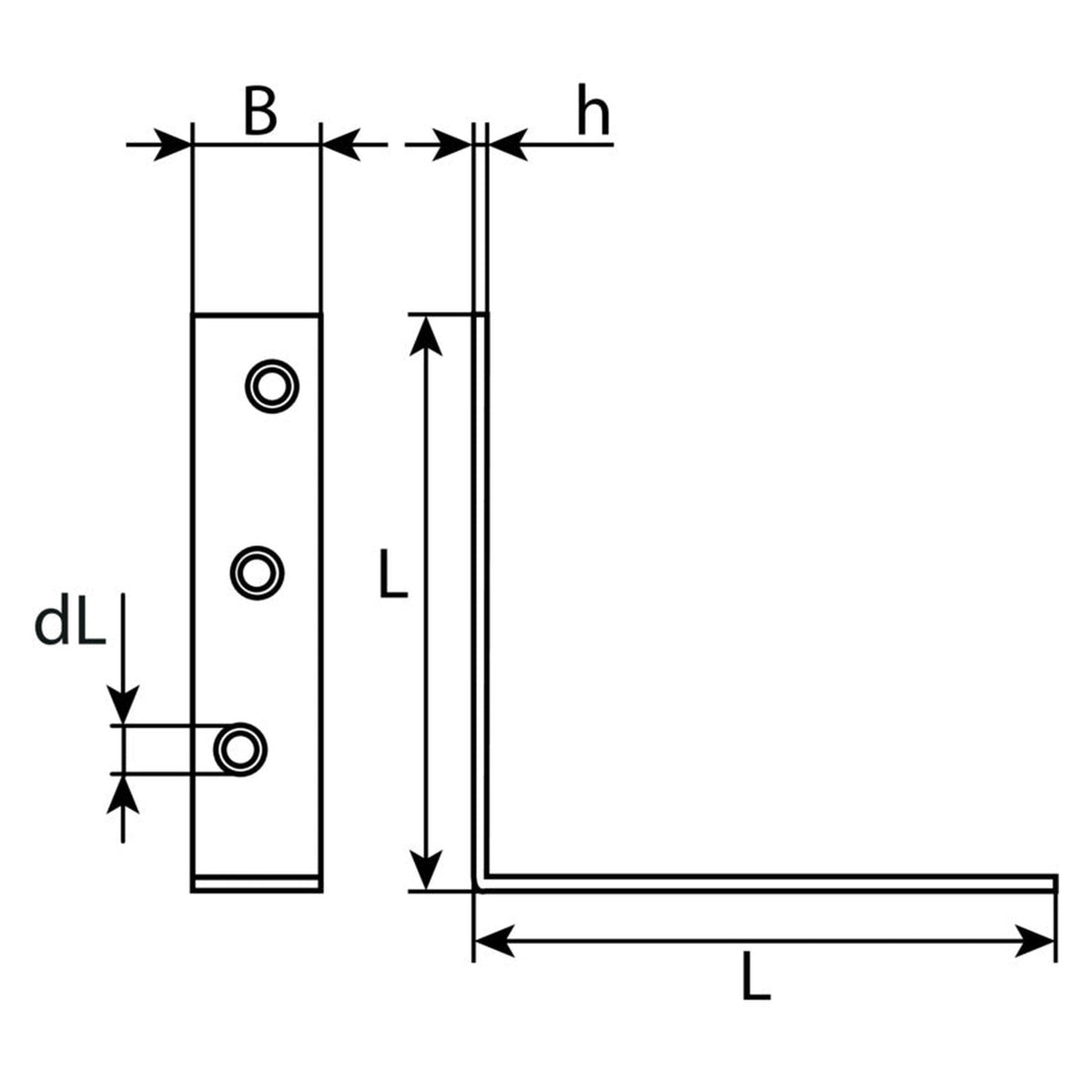

Über die Ausführungen hinweg wächst allein die Schenkellänge, von 80 mm bis 180 mm. Breite und Blechstärke bleiben dieselben. Der Winkel liegt deshalb nicht breiter auf dem Bauteil, sondern reicht weiter darauf hinaus. Ab 160 mm Schenkellänge sitzen sechs Löcher im Blech statt vier, sodass sich die Verschraubung über eine längere Strecke verteilen lässt.

Blech, Loch und Schraube

• Kräftiges Blech statt dünner Platte: Fünf Millimeter Materialstärke bei 20 mm Schenkelbreite ergeben einen schmalen, aber massiven Steg. Der Winkel trägt an der Ecke sichtbar auf.
• Lochdurchmesser 6 mm: Genannt ist damit die Weite der Öffnung, nicht das Mittel, das hindurchgeht. Der Kopf der Schraube muss auf dem Blech aufliegen.
• Senkkopfschrauben genannt: Als Befestigung sind Senkkopfschrauben angeführt. Andere Kopfformen sind für diesen Winkel damit nicht ausgewiesen.
• Verzinkte Oberfläche: Angegeben ist der Zinküberzug des Stahls. Wie lange er in welcher Umgebung trägt, folgt daraus noch nicht.

Häufige Fragen

Wie viele der Löcher werden verschraubt?

Die Löcher geben vor, wo eine Schraube sitzen kann, und nicht, wie viele es sein müssen. Was eine Ecke braucht, hängt an der Befestigungsstelle: am Werkstoff, an der Dicke der Teile und daran, wie viel Auflage der Winkel dort findet.

Ist der Winkel etwas für einen tragenden Anschluss im Holzbau?

Ausgewiesen ist er für nicht tragende Verbindungen im Leichtbau. Tragende Anschlüsse werden mit Verbindern ausgeführt, für die eine Leistungserklärung vorliegt und deren Einbau der bautechnische Nachweis regelt; dieser Winkel gehört nicht in diese Reihe.
