Winkelgelenk für Gestänge, Stahl verzinkt, DIN 71802, 18°

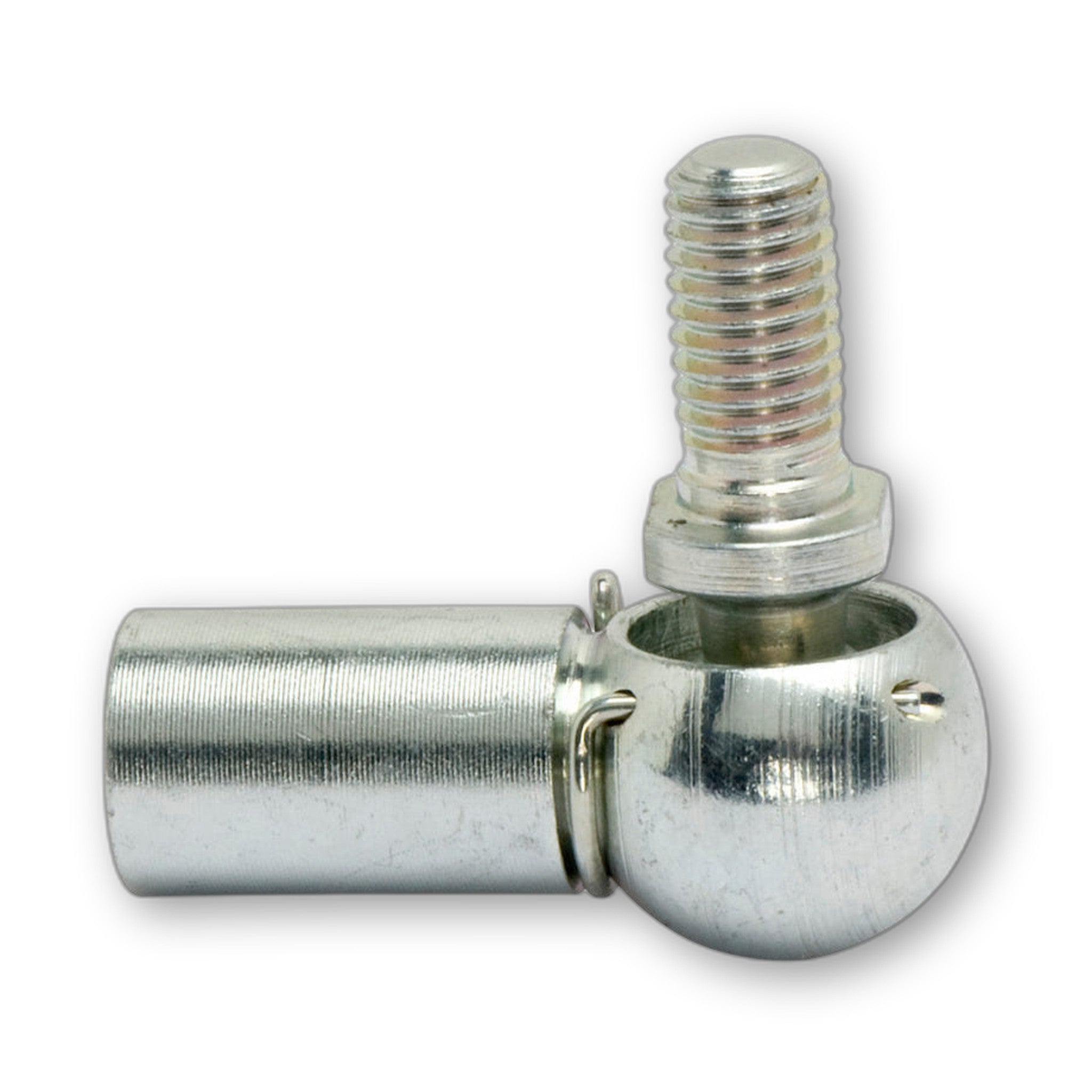

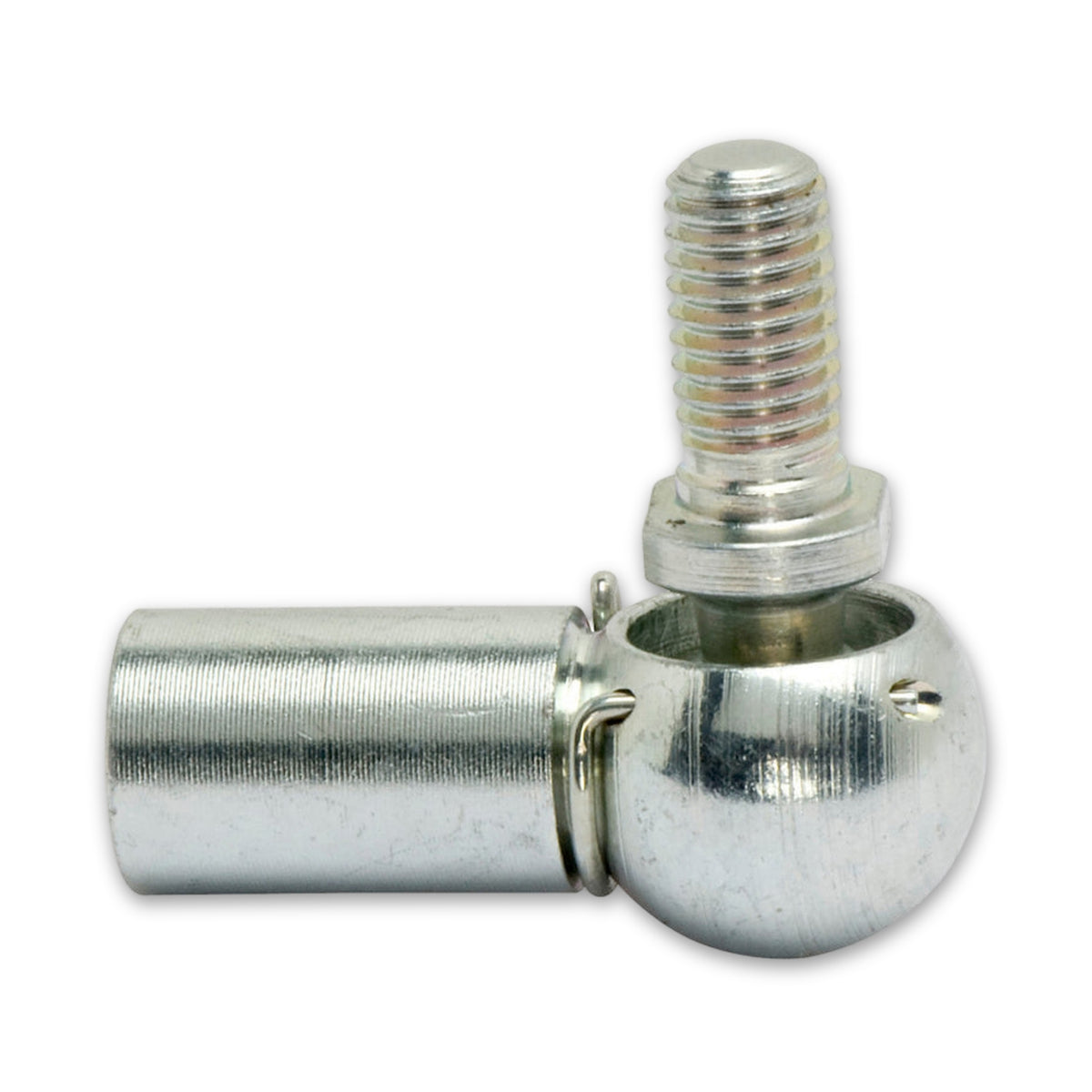

Winkelgelenke nach DIN 71802 verbinden Gestänge und Hebelarme drehbeweglich und leiten Zug und Schub weiter, auch wenn die Bauteile nicht auf einer Linie liegen. Dieses Gelenk besteht aus Stahl mit verzinkter Oberfläche und hat einen angegebenen Winkelausschlag von 18 Grad; die Bewegung am Gelenk sollte darin bleiben. Die Kugelpfanne hat ein Innengewinde, der Kugelzapfen ein Gewinde mit Schlüsselfläche; erhältlich sind die Größen M6, M8 und M10.

Gleicht den Versatz zwischen Hebel und Stange aus

Ein Hebel schwenkt auf einem Bogen, die Stange daran läuft gerade weiter. Starr verbunden, würde die Verbindung verspannen. Im Winkelgelenk bleiben Pfanne und Zapfen gegeneinander beweglich, sodass die Stange der Bewegung des Hebels folgen kann.

Gewinde auf beiden Seiten, ein Maß zum Rechnen

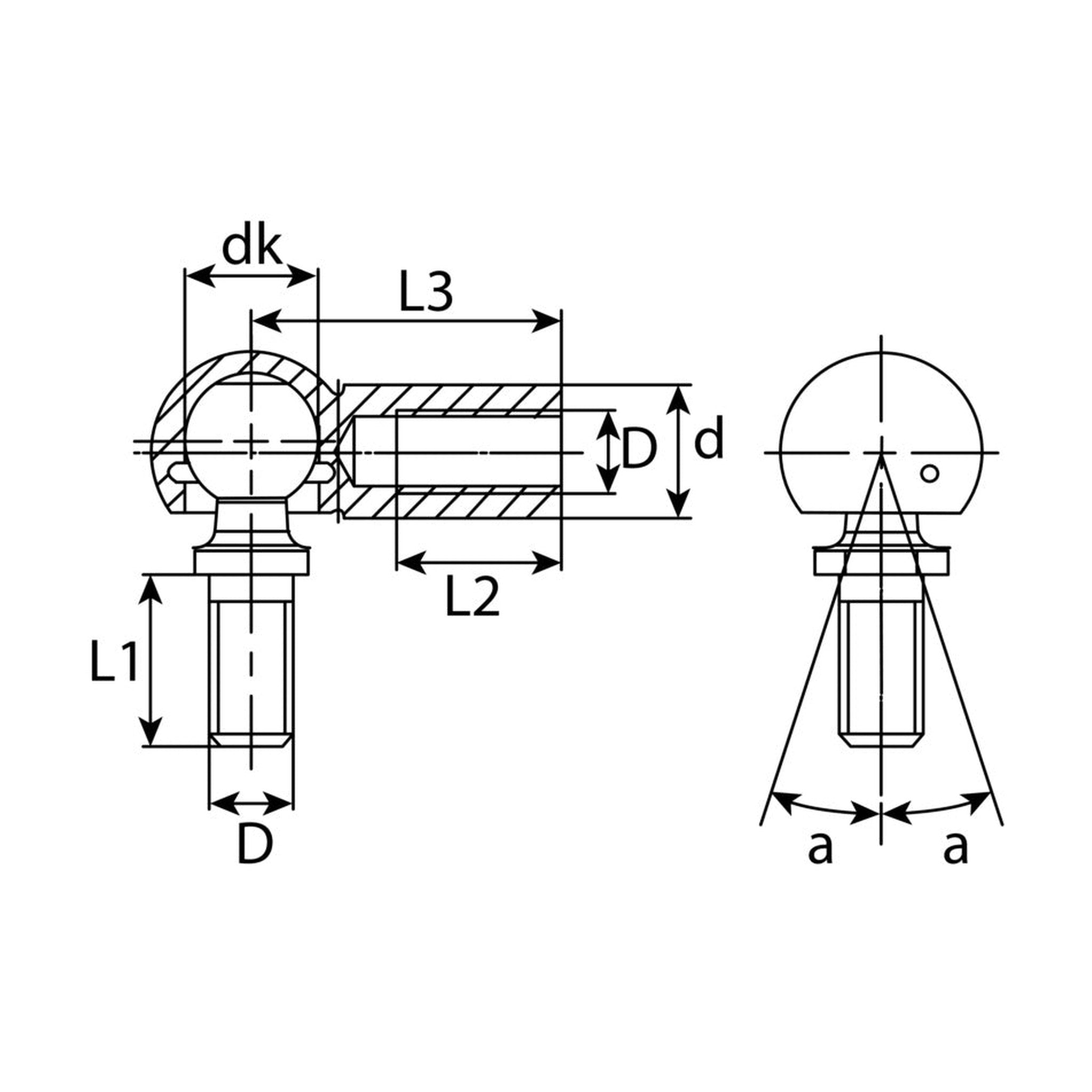

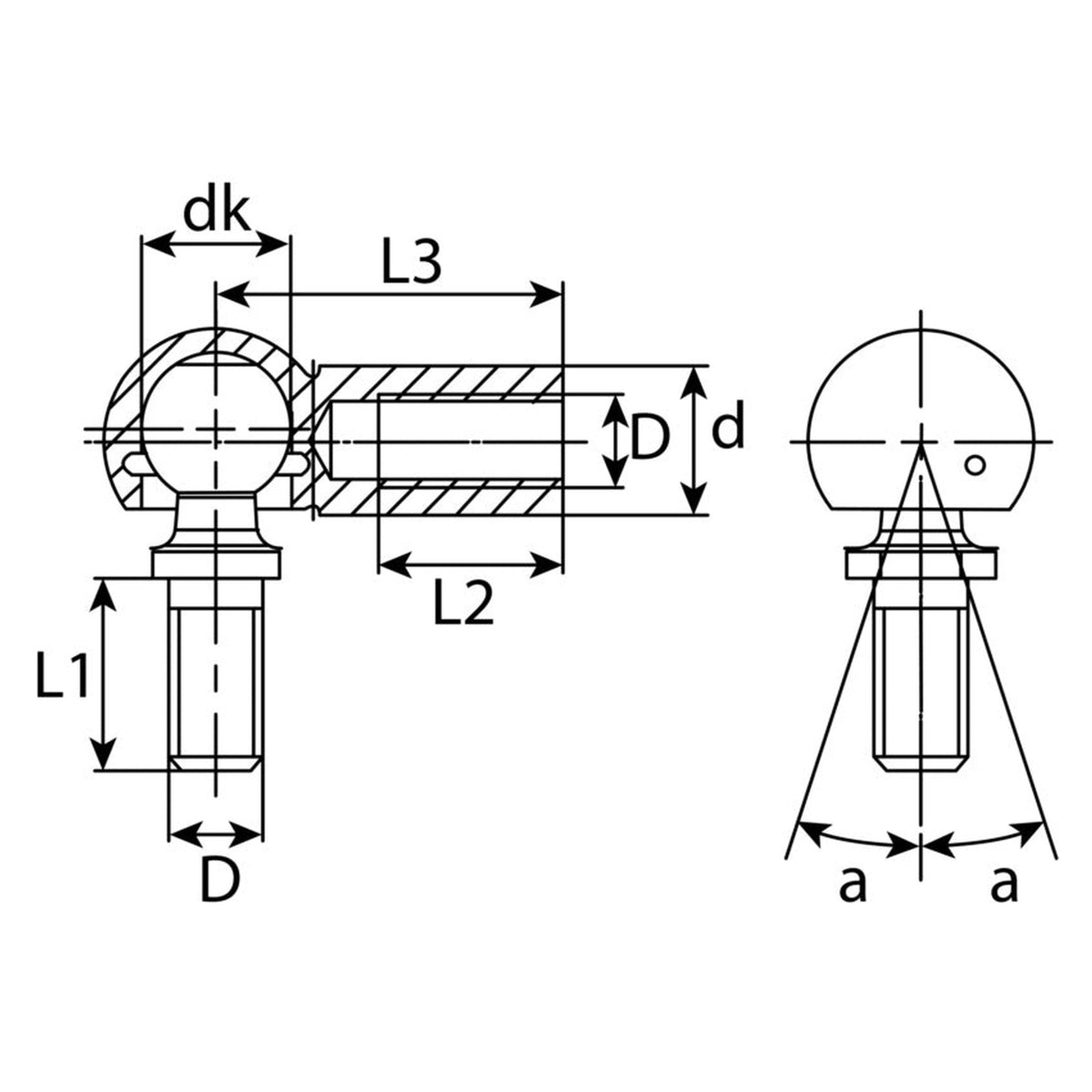

In die Kugelpfanne wird die Gestängestange geschraubt, der Zapfen wird am Hebel oder Halter befestigt. Beide Gewinde haben dieselbe metrische Nenngröße. Beim Anziehen hält ein Gabelschlüssel an der Schlüsselfläche des Zapfens gegen (Schlüsselweite 8, 11 oder 13 mm je nach Größe). Das Maß von der Kugelmitte bis zum Pfannenende bestimmt mit, wie lang die Stange werden muss.

Was die Bauform ausmacht

• Genormter Aufbau: Nach DIN 71802 besteht das Gelenk aus Kugelpfanne (DIN 71805) und Kugelzapfen (DIN 71803); die Normnummern helfen bei der Suche nach Gegenstücken.
• Halt durch Sprengring: Bei Winkelgelenken dieser Norm wird der Kugelzapfen bei der Montage durch einen Sprengring gedrückt und von ihm gehalten.

Wo Winkelgelenke zum Einsatz kommen

Üblich ist die Produktart im Maschinen- und Anlagenbau, im Metall- und Gestängebau und in der Fahrzeugtechnik, jeweils an Gestängen und Hebelarmen, die Zug und Schub weitergeben.

Häufige Fragen

Welche Gestängestange passt zum Gelenk?

Eine Stange mit Außengewinde in der Größe der Pfanne (M6, M8 oder M10). Am besten die Größe an der vorhandenen Stange prüfen und danach das Gelenk wählen.

Welches Maß bestimmt die Länge des Gestänges?

Die Länge von der Kugelmitte bis zum Pfannenende: 25 mm bei M6, 30 mm bei M8, 35 mm bei M10. Sie geht an jedem Gelenk ins Gesamtmaß ein, bei zwei Gelenken also doppelt.

Wie wird der Kugelzapfen gehalten?

Ein Sprengring hält ihn in der Pfanne. Braucht die Konstruktion mehr Halt, gibt es Winkelgelenke nach DIN 71802 mit zusätzlichem Sicherungsbügel.

Eignen sich Winkelgelenke für Lenkung oder Fahrwerk?

Nein, für Lenkung, Fahrwerk, Traggelenke und Spurstangenköpfe sind sie nicht vorgesehen. Dafür gibt es Bauteile, die ausdrücklich für diese Stelle im Fahrzeug bestimmt sind.
