Winkelverbinder 135 Grad, Stahl sendzimirverzinkt, 2,5 mm

Der schräge Anschluss, für den ein rechter Winkel nicht taugt

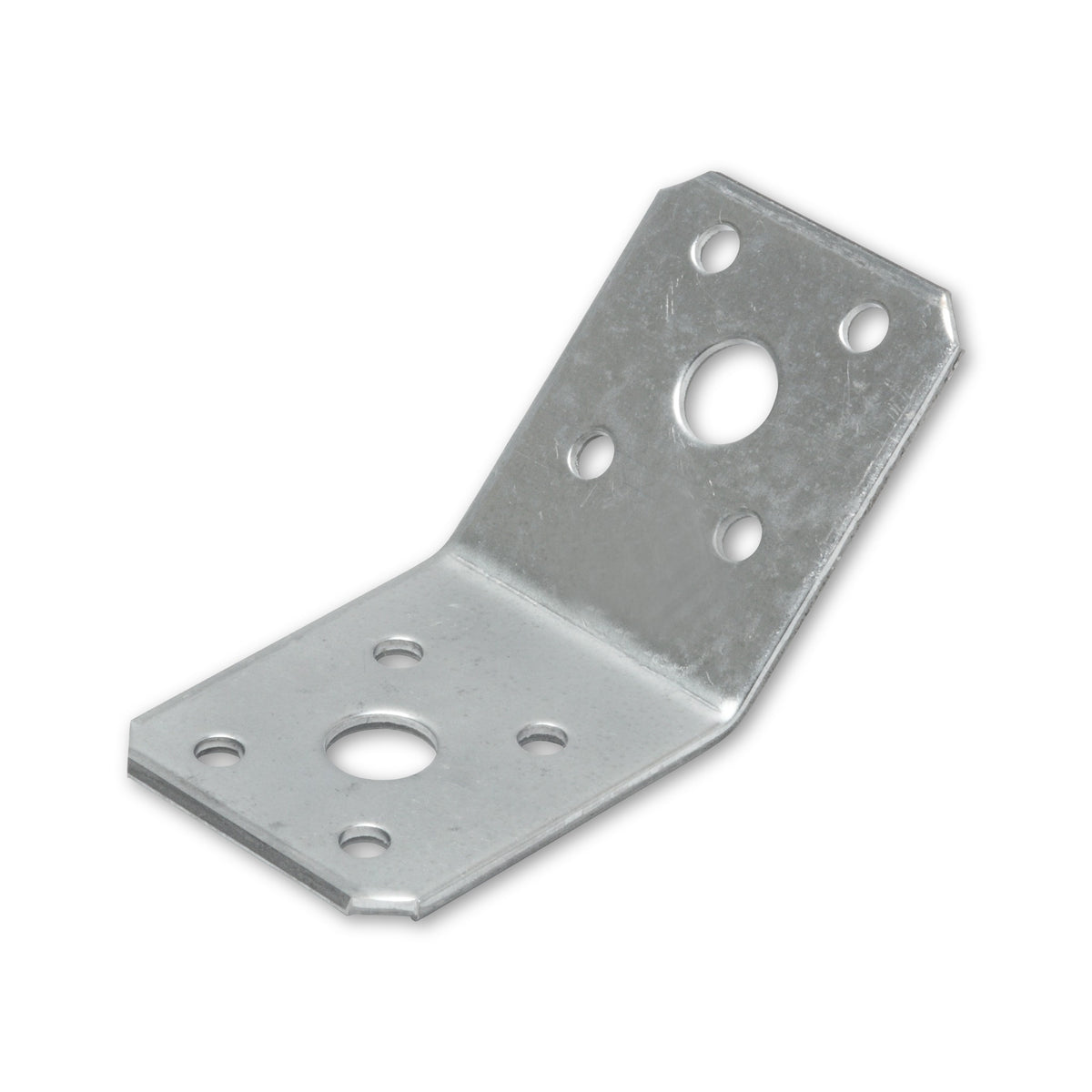

Nicht jedes Kopfband trifft rechtwinklig auf Pfette oder Stiel. Dieser Verbinder ist auf 135 Grad gekantet und legt sich damit an einen schrägen Anschluss an. Angeführt ist er für den konstruktiven Holzbau, im Einzelnen für Kopfbänder an Pfetten und Stielen sowie für Anschlüsse an Beton oder an Stahl.

Bei der großen Ausführung kommen Schraubenlöcher dazu

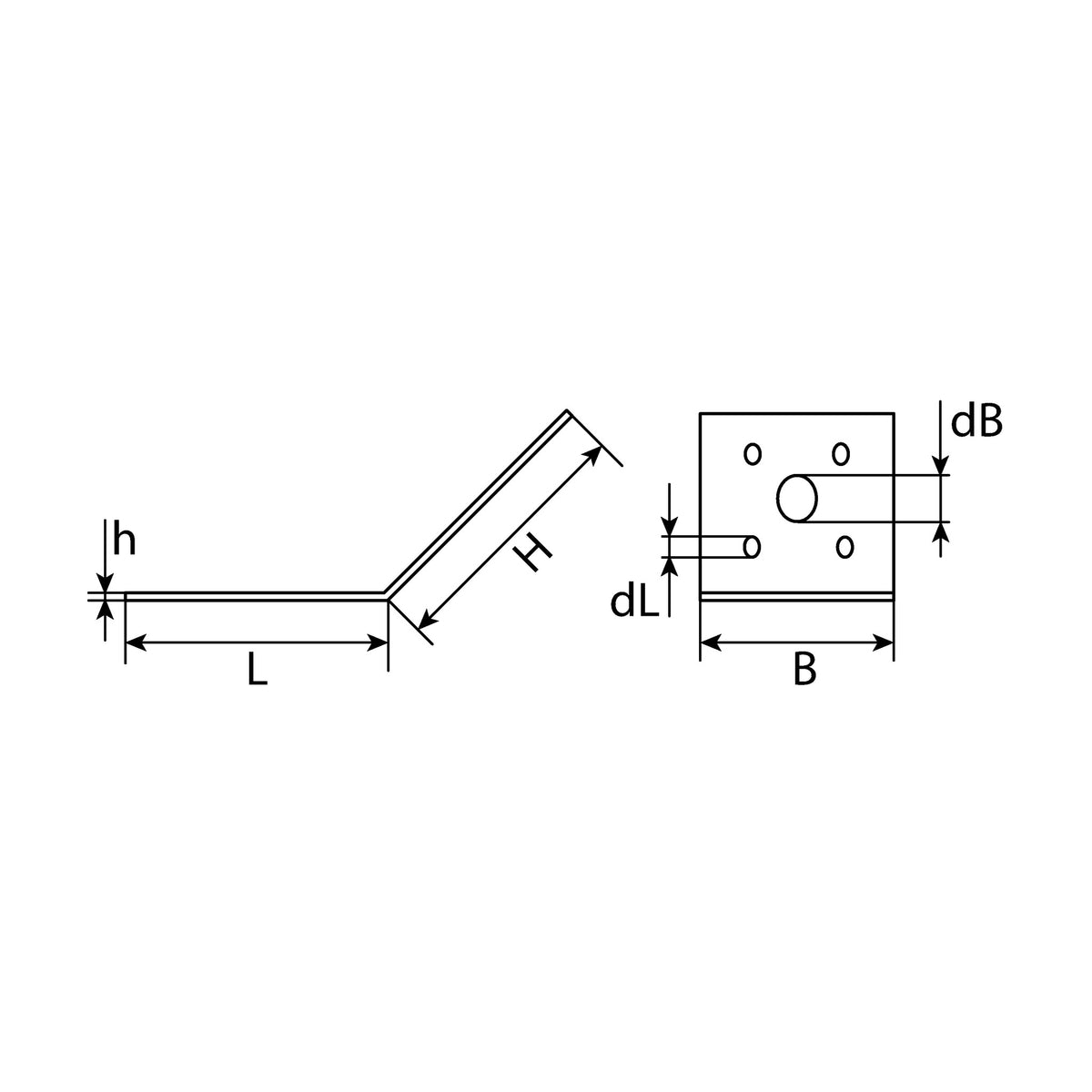

Zwei Größen stehen zur Wahl. Die kleinere trägt acht Nagellöcher, die größere sechzehn und dazu zwölf eigens geführte Schraubenlöcher. Beide führen zwei Bolzenlöcher von 11 mm. Wer von der kleinen auf die große Ausführung wechselt, bekommt deshalb nicht allein längere Schenkel, sondern eine andere Lochordnung.

Löcher, Nagel, Blech

• Nagellöcher von 5 mm: In beiden Größen gleich weit. Vorgesehen sind dafür Kammnägel von 4,0 mm Durchmesser, auch Ankernägel genannt.
• Bolzenlöcher von 11 mm: Zwei Stück je Ausführung, gedacht für den Anschluss an Beton oder an Stahl. Die Bolzen selbst gehören nicht zum Umfang.
• Materialstärke 2,5 mm: In beiden Größen dieselbe. Über die Kräfte, die am Anschluss auftreten, sagt eine Blechdicke nichts.

Häufige Fragen

Was ist mit dem Winkel von 135 Grad festgelegt?

Die Form, in der das Blech aus dem Werk kommt. Welcher Anschluss diese Neigung verlangt und wie das Holz dafür zugeschnitten ist, folgt der Planung. Aus dem Winkelmaß allein ergibt sich weder eine Einbaurichtung noch eine Zuordnung zu einem bestimmten Tragwerk.

Was muss vorliegen, bevor der Verbinder tragend eingebaut wird?

Der vorgesehene Verwendungszweck und die Unterlagen, die genau diesem Artikel zugeordnet sind, dazu der bautechnische Nachweis mit Querschnitten sowie Rand- und Endabständen. Zu klären ist dort auch, welche Verbindungsmittel gesetzt werden, denn Kammnägel, Holzschrauben und Bolzen sind nicht gegeneinander austauschbar. Für Feuchträume und für den Einsatz im Freien gilt dieselbe Prüfung noch einmal für die Oberfläche.
