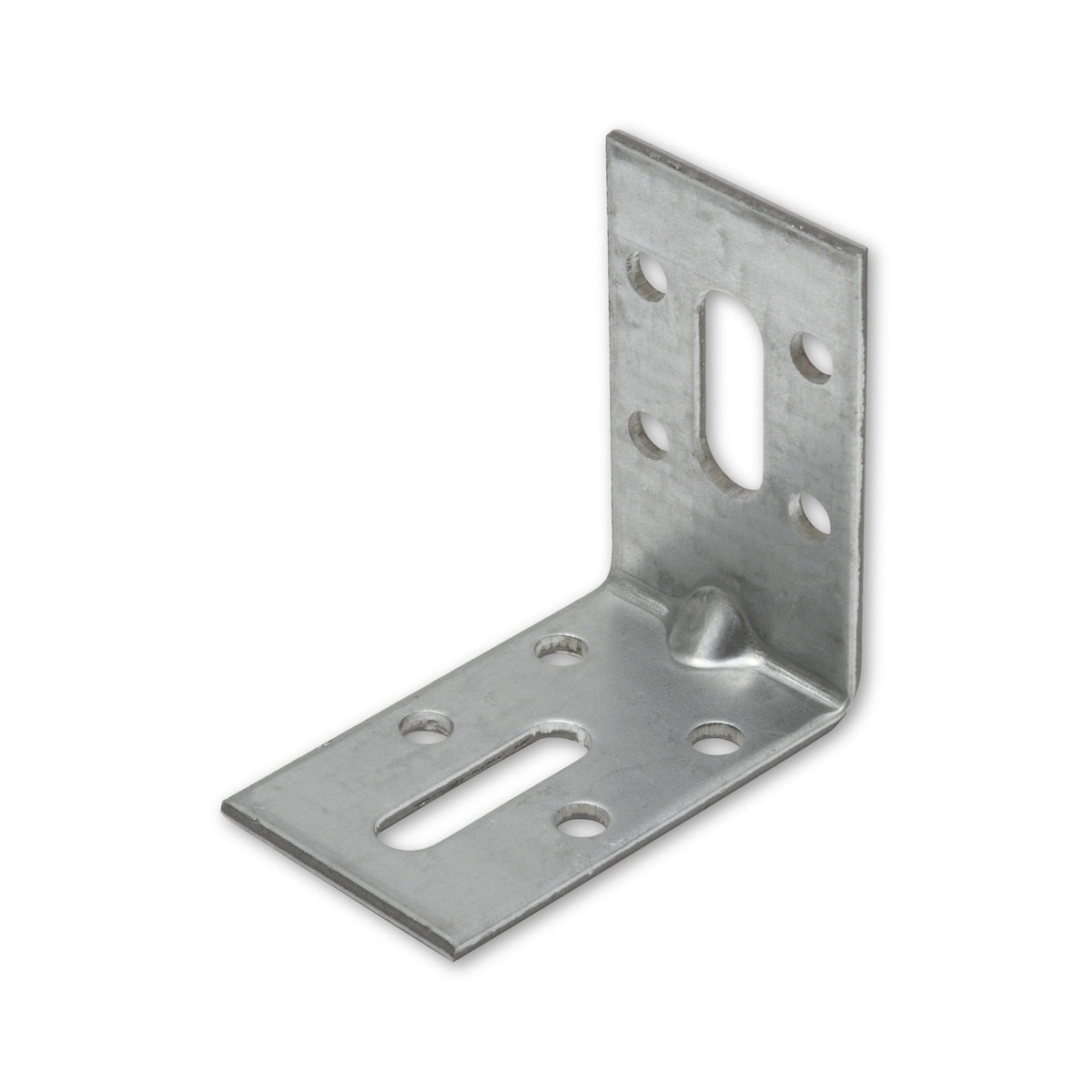

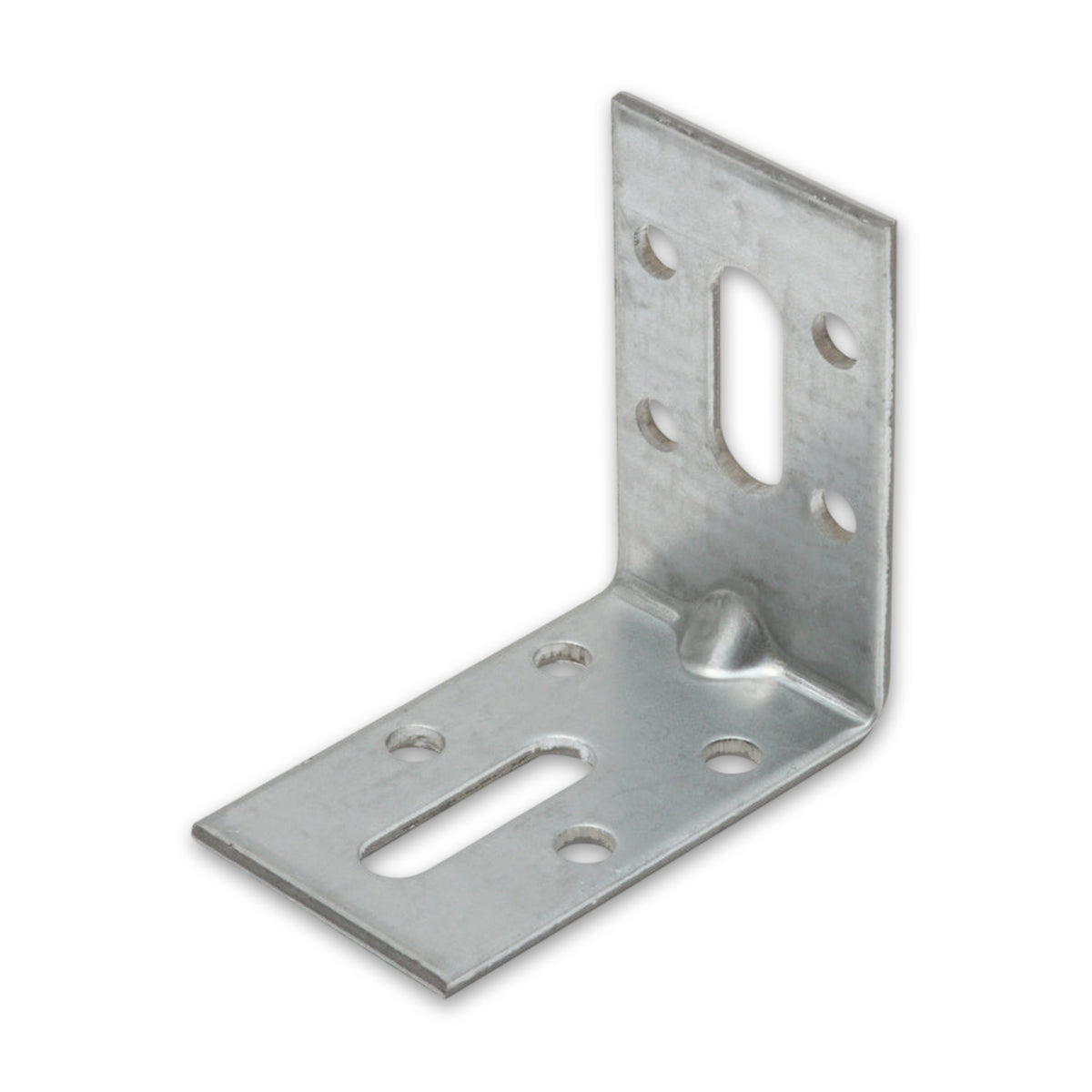

Winkelverbinder mit Langloch, Stahl sendzimirverzinkt, 50 × 30 × 2 mm

Der Kabelkanal gibt die Linie vor, nicht die Bohrung

Genannt ist für diesen Winkel vor allem das Verlegen von Kabelkanälen für Elektroleitungen, im Neubau wie beim Nachrüsten. Dort laufen die Kanäle in einer Flucht, während die Befestigungspunkte an Wand oder Decke sitzen, wo sie eben sitzen. Die Langlöcher nehmen diesen Unterschied auf: Angesetzt wird locker, ausgerichtet an der Flucht, festgezogen erst zum Schluss.

Das zweite Langloch wächst mit dem Schenkel

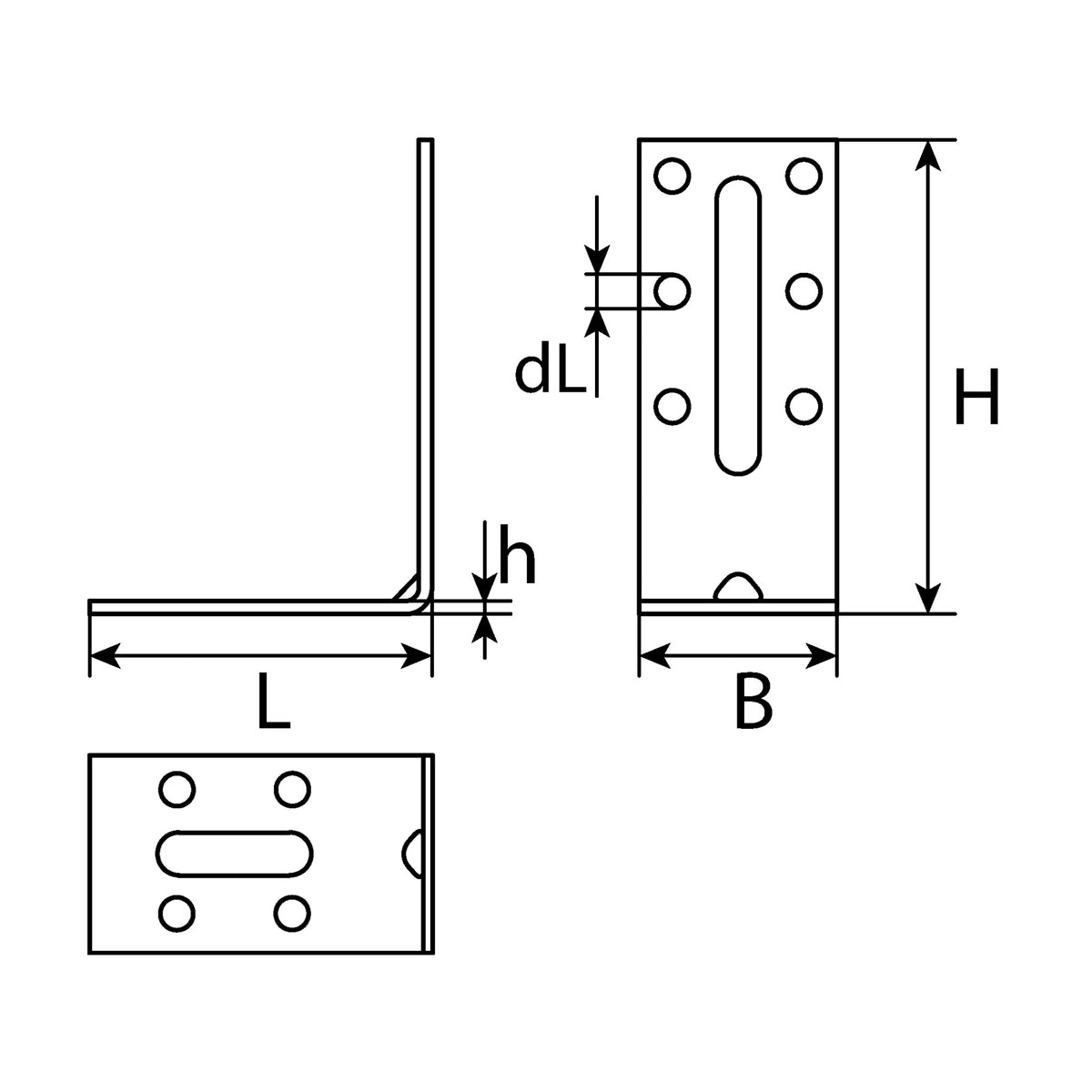

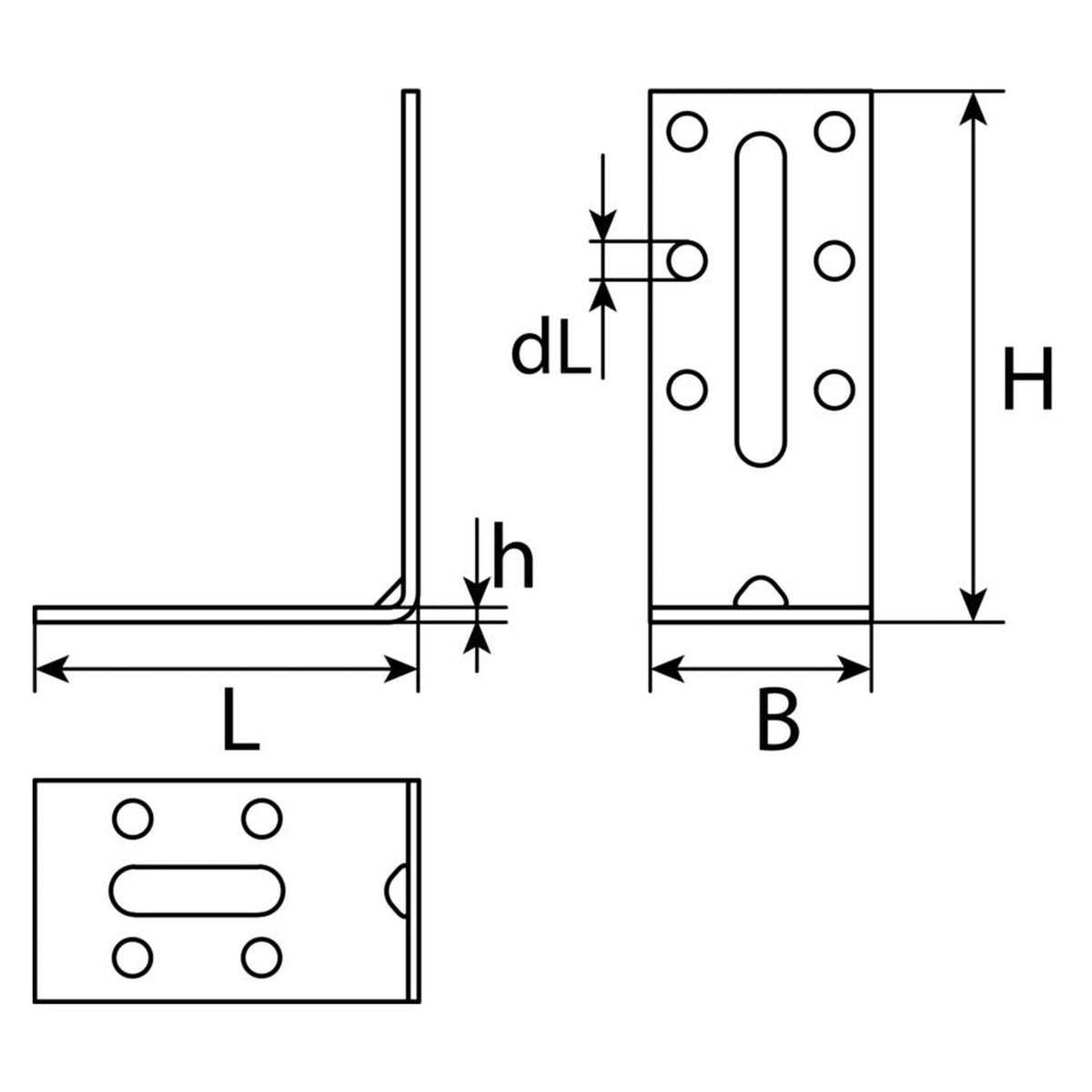

Zwei Langlöcher trägt jede Ausführung. Das erste misst bei beiden 13,5 mm, das zweite 18,5 mm bei der kurzen und 38,5 mm bei der langen Ausführung. Auf dem längeren Schenkel verdoppelt sich der Verstellweg damit mehr als. Wo eine Lage erst gesucht werden muss, ist die lange Ausführung die großzügigere; wo es eng zugeht, reicht die kurze.

Löcher, Blech, Oberfläche

• Rundlöcher von 5 mm: Acht sitzen auf der kurzen, zehn auf der langen Ausführung. Festgelegt wird über sie die Lage, die zuvor über die Langlöcher gefunden wurde.
• Materialstärke 2 mm: Genannt ist die Dicke des gekanteten Blechs. Ein Belastbarkeitswert geht daraus nicht hervor; solche Werte stehen in den Unterlagen, die genau diesem Artikel zugeordnet sind.
• Sendzimirverzinkt: Die Angabe nennt das Verfahren des Zinküberzugs. Für Feuchträume und für den Einsatz im Freien sind nach DIN 18360:2019-09 eigens geeignete Werkstoffe oder Oberflächenbeschichtungen zu wählen.

Häufige Fragen

Wonach fällt die Wahl zwischen den beiden Ausführungen?

Nach der Länge des einen Schenkels, 50 oder 70 mm, und damit zugleich nach dem Verstellweg im zweiten Langloch und nach der Zahl der Rundlöcher. Breite, Höhe und Blechstärke bleiben in beiden Fällen gleich, sodass sich die Ausführungen an der Anlagefläche in einer Richtung unterscheiden.

Was gilt, wenn der Anschluss tragend werden soll?

Dann zählt nicht mehr, was das Blech an Löchern mitbringt. Maßgeblich sind der vorgesehene Verwendungszweck, die dem Artikel zugeordnete Leistungserklärung mit der zugrunde liegenden technischen Spezifikation, die Montageunterlagen und der bautechnische Nachweis des Anschlusses; er legt Querschnitte, Rand- und Endabstände, das Nagelbild und die Zahl der Verbinder fest. Aus dem sichtbaren Lochbild lässt sich nichts davon herauslesen, und ein anderes Verbindungsmittel als das vorgesehene kommt nur infrage, wenn Nachweis und Unterlagen es führen.
