Winkelverbinder mit Steg, Edelstahl A2

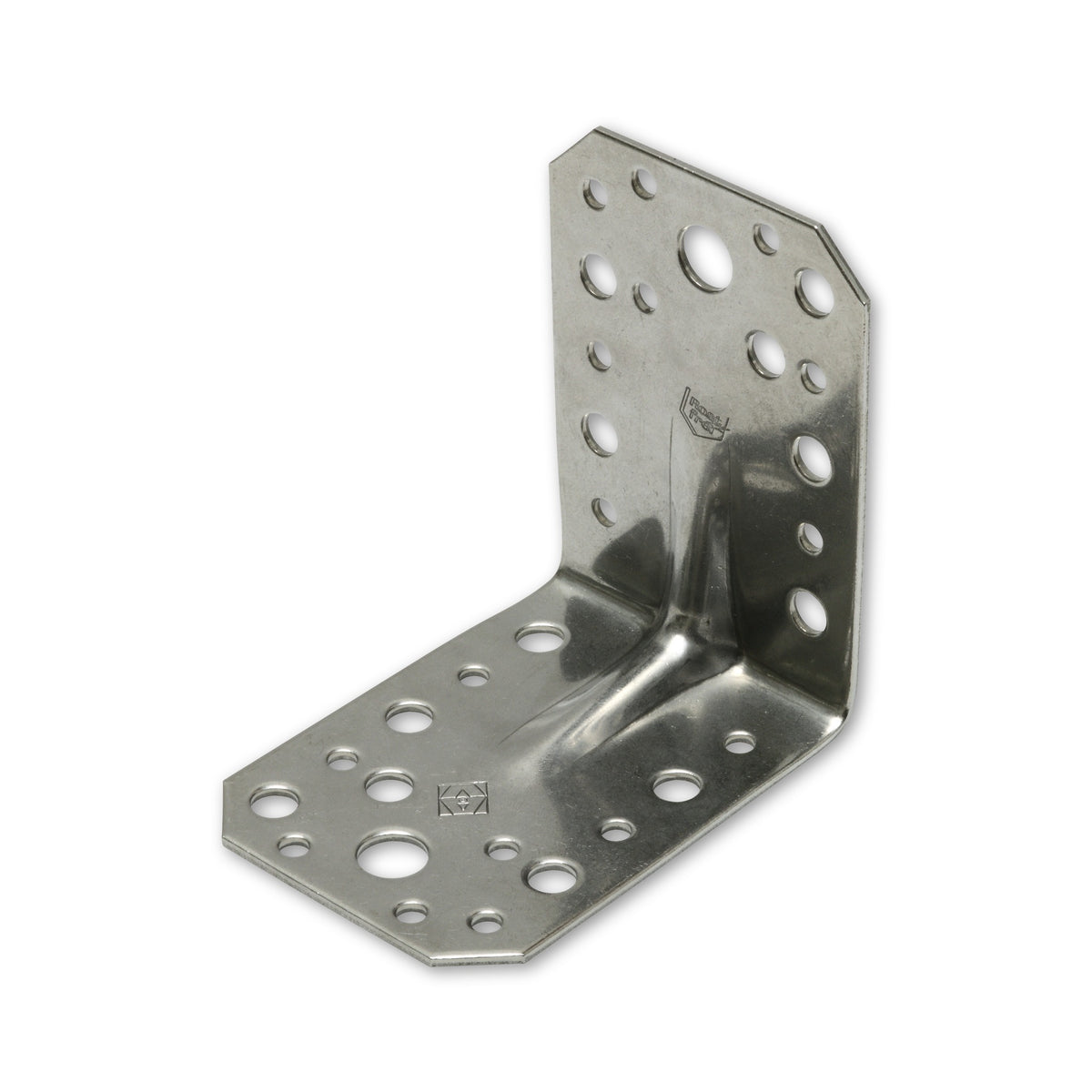

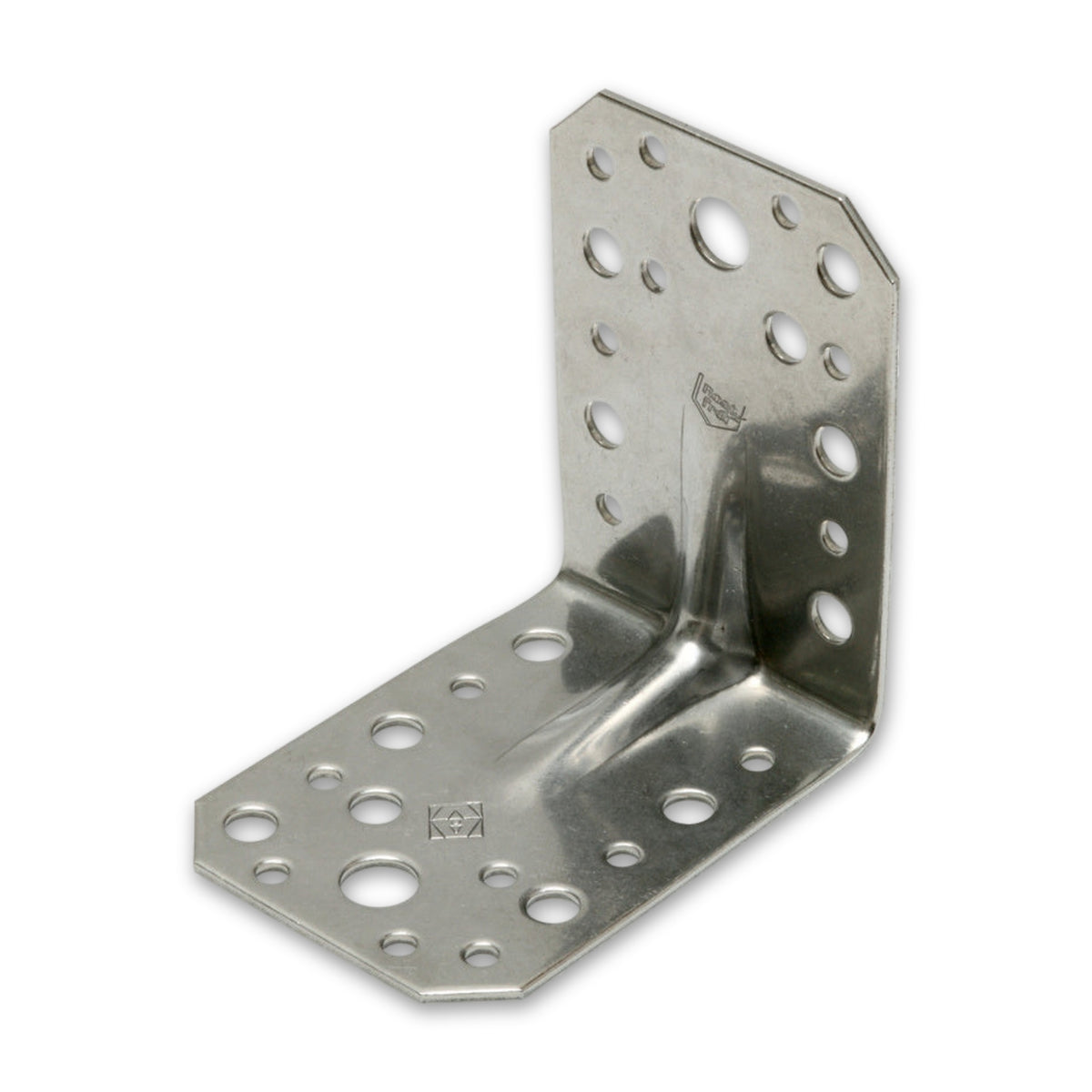

Der Winkelverbinder mit Steg aus Edelstahl A2 verbindet zwei Holzbauteile im rechten Winkel, zum Beispiel einen Balken mit einer Pfette oder mit einer Stütze. Der Steg, eine in die Biegekante eingeprägte Rippe (Sicke), unterscheidet ihn von einem einfachen Winkel ohne Steg und versteift die Ecke gegen ein Aufweiten der beiden Schenkel. Das Lochbild aus 26 Nagellöchern und zwei Bolzenlöchern erlaubt unterschiedliche Verbindungsmittel am selben Bauteil.

Zwei Lochgrößen für zwei Verbindungsarten

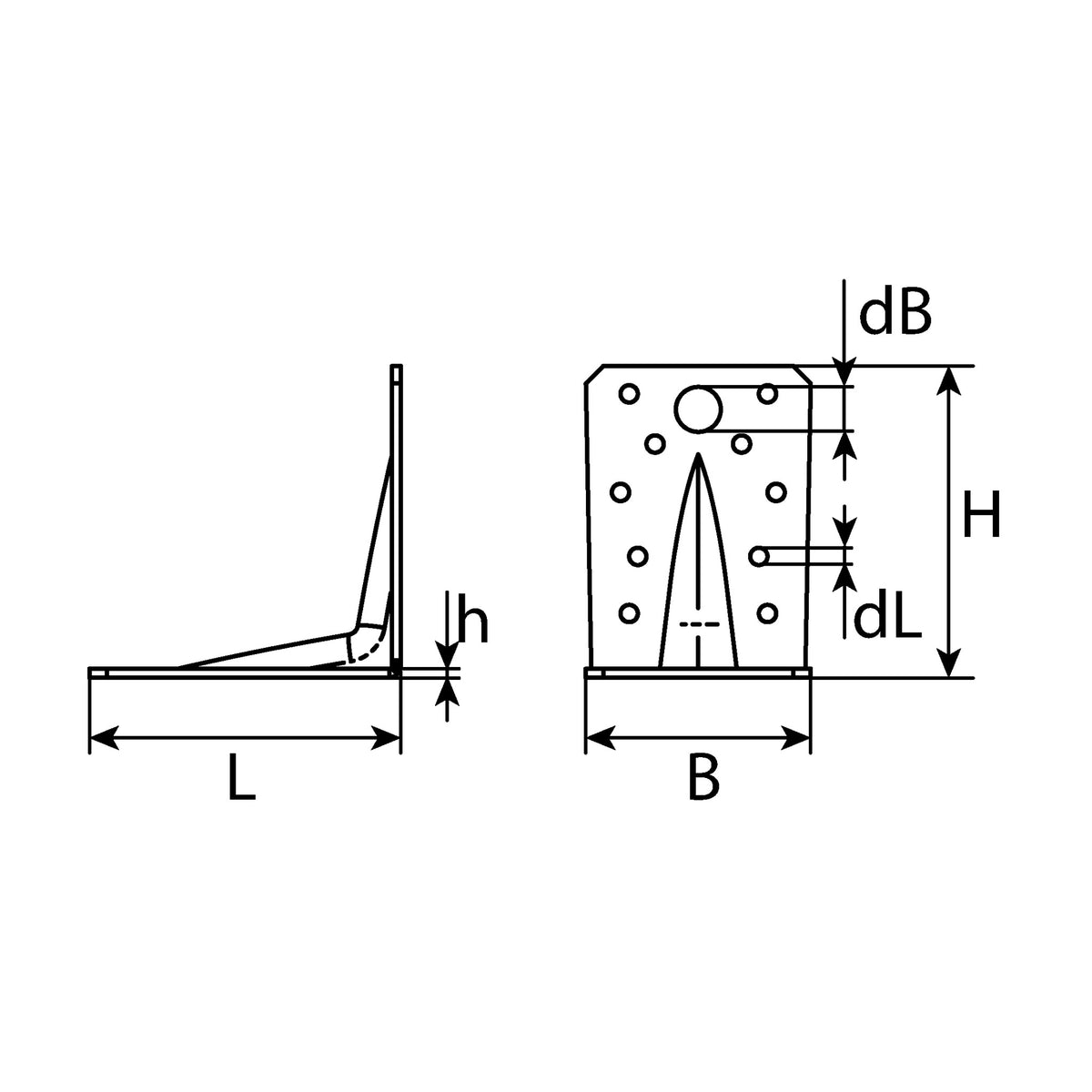

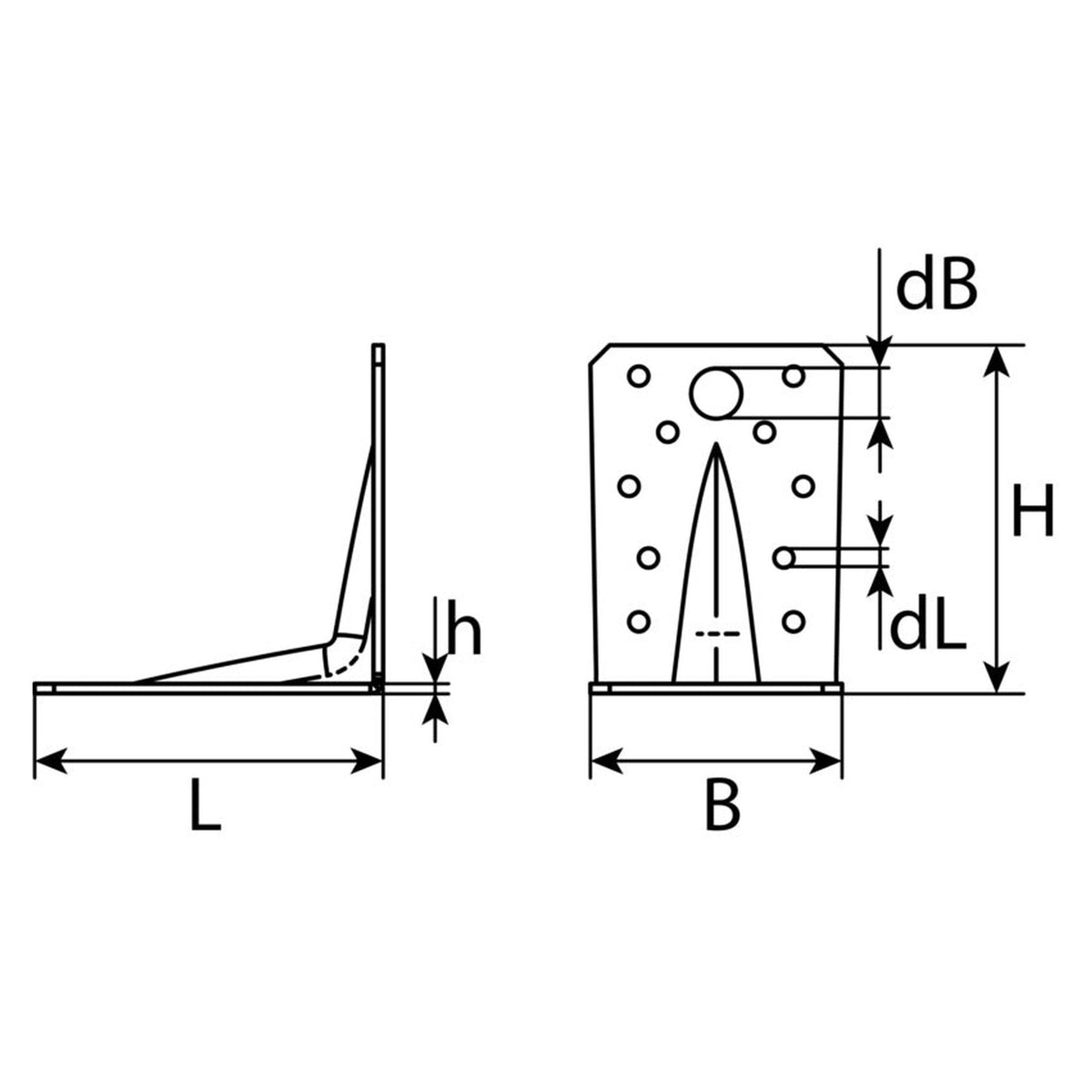

Die 26 Nagellöcher mit 5 mm Durchmesser nehmen die vorgesehenen Ankernägel (Kammnägel) mit 4,0 mm Durchmesser nach EN 14592 auf. Die zwei Bolzenlöcher mit 11 mm Durchmesser sind deutlich größer und für ein anderes Verbindungsmittel ausgelegt. Welche Löcher belegt werden, legt der bautechnische Nachweis des jeweiligen Anschlusses fest, nicht das sichtbare Lochbild.

Werkstoff Edelstahl A2

Der Winkel besteht aus Edelstahl A2, die Materialstärke beträgt 2 mm. Aus dieser Werkstoffangabe folgt keine Zusage zur Korrosionsbeständigkeit, zur Schutzdauer oder zur Verwendung im Außenbereich. Für Feuchträume und den Einsatz im Freien sind geeignete Werkstoffe oder Oberflächenbeschichtungen zu wählen, das gilt für den Winkel ebenso wie für Nägel oder Bolzen.

Einsatz im konstruktiven Holzbau

Winkelverbinder dieser Art werden von Zimmereien und Holzbaubetrieben für Anschlüsse zwischen Holzbauteilen eingesetzt, etwa beim Balken-Pfetten- oder beim Balken-Stützen-Anschluss im Dachstuhl. Ob und wie viele Winkel ein Anschluss benötigt, ergibt sich aus dem bautechnischen Nachweis und aus der Belastung, nicht aus einer festen Regel. Für tragende Anschlüsse ohne einen solchen Nachweis ist dieser Winkelverbinder nicht vorgesehen.

Häufige Fragen

Reicht ein Winkelverbinder für einen Anschluss?

Das hängt vom Anschluss und von der Belastung ab. Wie viele Winkel und wie viele Nägel oder Bolzen nötig sind, legt der bautechnische Nachweis fest, nicht das Lochbild.

Welche Nägel oder Bolzen passen zu diesem Winkel?

Für die Nagellöcher sind Ankernägel (Kammnägel) mit 4,0 mm Durchmesser nach EN 14592 vorgesehen. Für die größeren Bolzenlöcher kommt ein anderes Mittel infrage; welches passt, richtet sich nach dem Untergrund und dem bautechnischen Nachweis.

Wofür steht der Steg am Winkel?

Der Steg ist eine in die Biegekante eingeprägte Rippe, auch Sicke genannt. Er unterscheidet diese Ausführung von einem Winkel ohne Steg und versteift die Ecke gegen ein Aufweiten der Schenkel.

Ist dieser Winkelverbinder für Feuchträume oder den Außenbereich geeignet?

Aus der Werkstoffangabe Edelstahl A2 lässt sich das allein nicht ableiten. Für Feuchträume und den Einsatz im Freien sind geeignete Werkstoffe oder Beschichtungen zu wählen, das betrifft den Winkel und die verwendeten Nägel oder Bolzen gleichermaßen.
