Winkelverbinder mit Steg, sendzimirverzinkt, ETA-09/0355, Höhe 90 mm

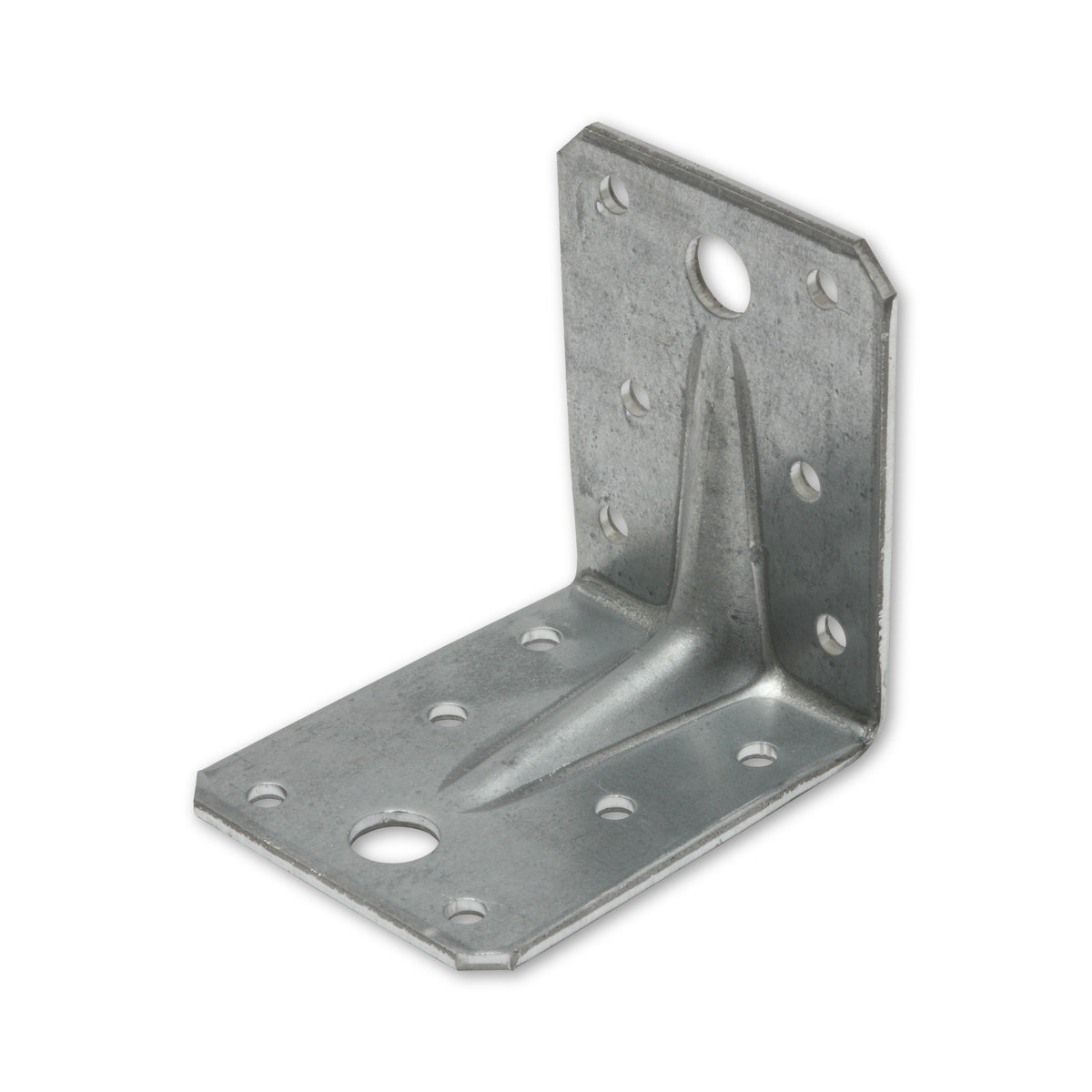

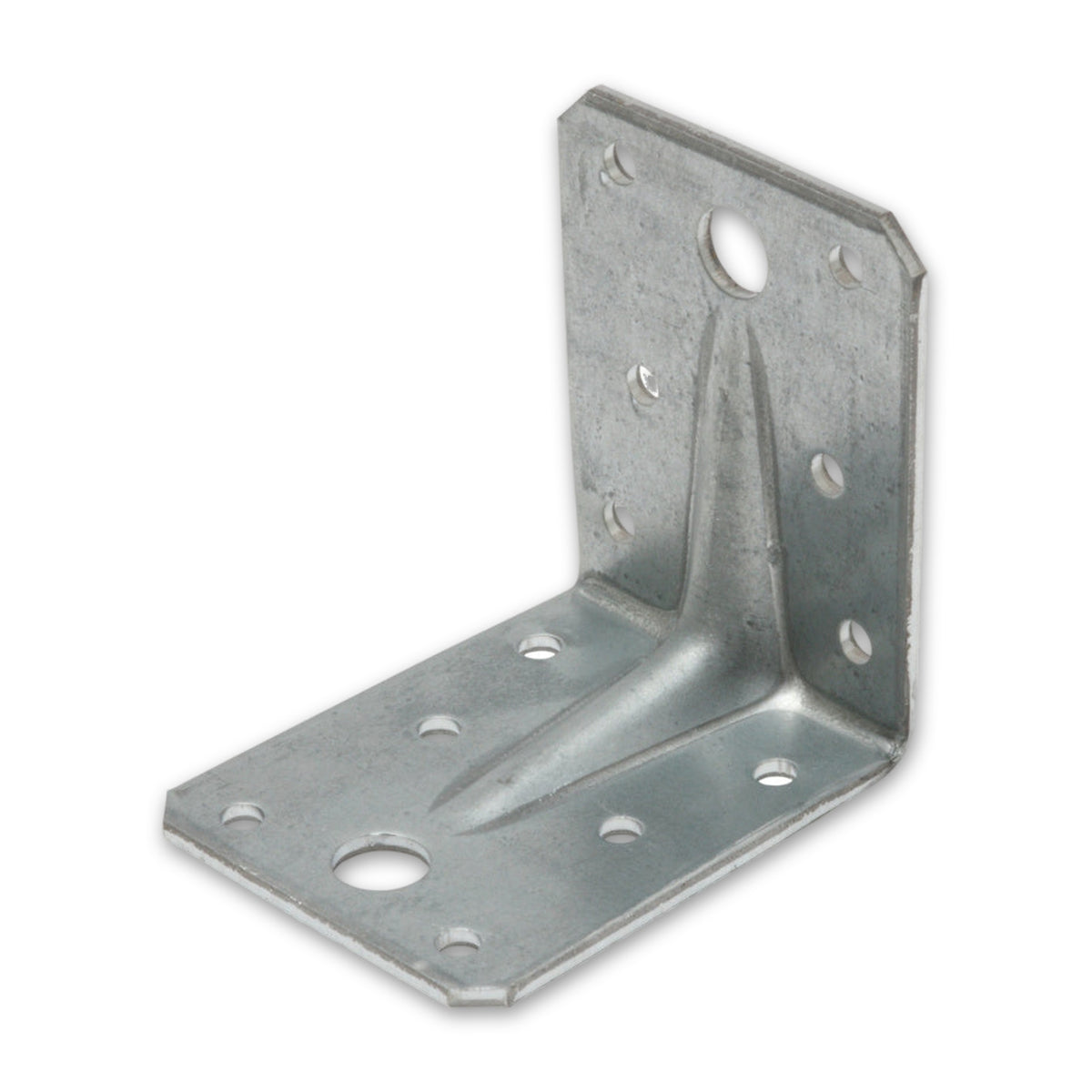

Der Winkelverbinder mit Steg ist ein gekanteter Stahlwinkel für Anschlüsse im konstruktiven Holzbau, etwa von Kopfbändern an Pfetten und Stielen, und lässt sich auch an Beton oder Stahl anschließen. Alle drei Ausführungen bauen 90 mm hoch und haben neben den 5-mm-Nagellöchern größere Bolzenlöcher; sie unterscheiden sich in Schenkelbreite, Blechdicke von 2,5 oder 3 mm und Lochbild.

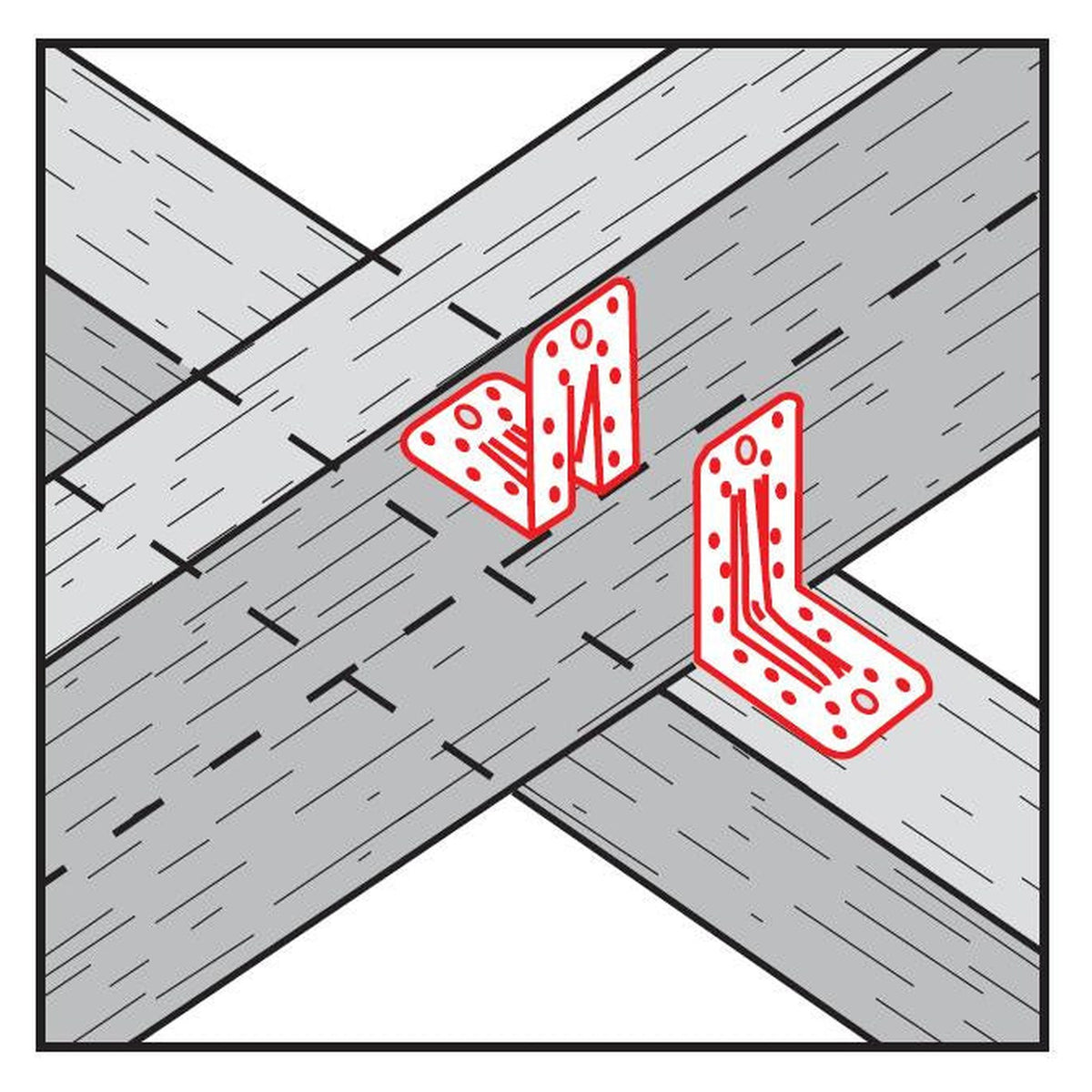

Kopfband an Pfette, Stiel auf Schwelle, Sparren gegen Kippen

Einsatzfälle im konstruktiven Holzbau sind Lagesicherung, abhebende Kräfte aus Windsog, Kippsicherung von Sparren auf geneigten Dächern, Stielanschluss auf der Schwelle und Wandriegel an Stützen. Die Bolzenlöcher mit 11 oder 13 mm nehmen Bolzen oder Anker für den Anschluss an Beton oder Stahl auf.

Der Steg versteift den Winkel an der Kante

Die mittig eingepresste Sicke, der Steg, erschwert das Aufbiegen der Schenkel unter Last. Wie die Verbinder bei abhebenden Kräften sitzen und welche Löcher genagelt werden, legt die Statik des Anschlusses fest.

Auswahl nach Holzquerschnitt und Lochbild, nicht nach der Höhe

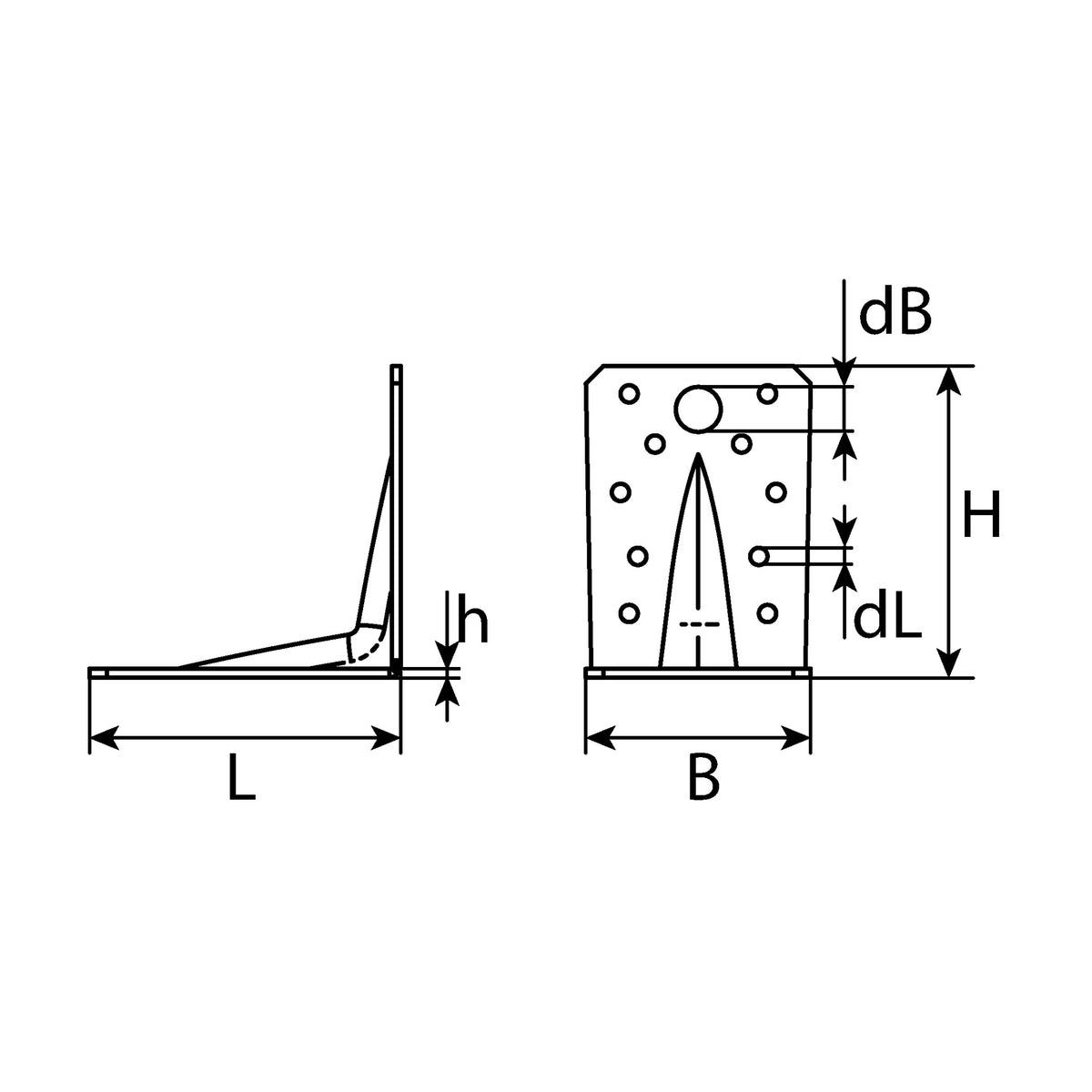

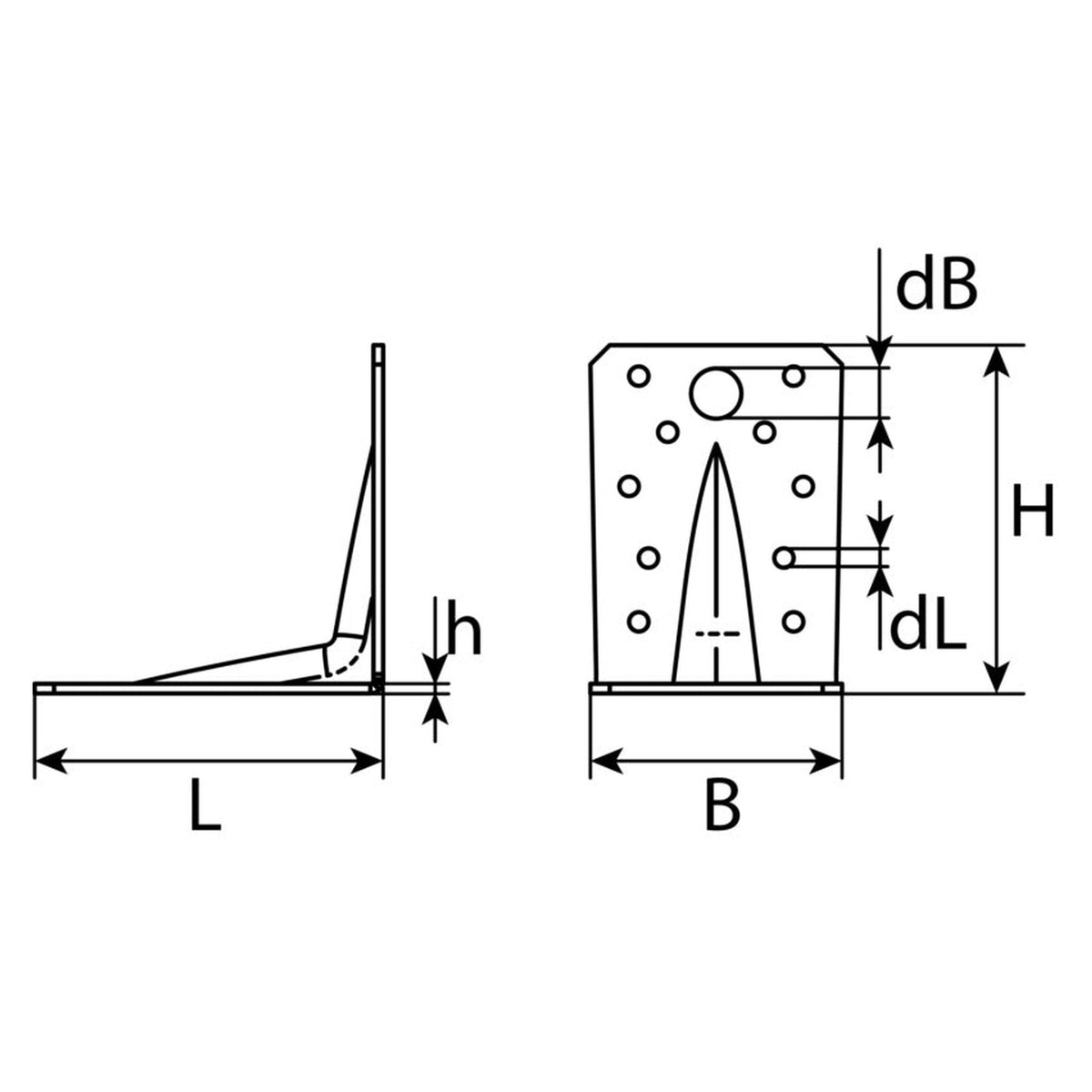

Da alle drei Ausführungen gleich hoch sind, entscheiden Holzquerschnitt und Zahl der Löcher. Die 2,5 mm dicke Ausführung mit 60 mm Schenkelbreite hat neun Nagellöcher und einen Bolzenlochdurchmesser von 11 mm; die 3 mm dicken bieten 15 Nagellöcher und drei Bolzenlöcher mit 11 mm in der Ausführung 52 × 90 × 51 × 3 oder 16 Nagellöcher und fünf Bolzenlöcher mit 13 mm bei 76 mm Breite.

Ankernägel 4,0 mm, je nach Einsatz zwei Verbinder

Befestigt wird mit Ankernägeln (Kammnägeln) von 4,0 mm Durchmesser nach EN 14592; Anzahl und Länge richten sich nach den Belastungen am Anschluss. Je nach Einsatzbereich sind aus statischen Gründen zwei Winkelverbinder zu setzen. Zimmereien und Dachdecker arbeiten dabei nach der Statik; für tragende Anschlüsse brauchen auch Heimwerker eine statische Berechnung.

Häufige Fragen

Welche Nägel passen in die Nagellöcher?

Ankernägel mit 4,0 mm Durchmesser, auch Kammnägel genannt. Sie liegen nicht bei; die Länge richtet sich nach der Belastung, die Ihre Statik ausweist.

Wie viele Winkelverbinder braucht ein Anschluss?

Einen oder zwei: Je nach Einsatzbereich müssen aus statischen Gründen zwei gesetzt werden. Welche Zahl für Ihren Anschluss gilt, legt die Statik fest, ebenso Nagelzahl und Nagellänge.

Ist die sendzimirverzinkte Oberfläche für den Außeneinsatz geeignet?

Für trockene, geschützte Bereiche wie den Dachstuhl ist sie üblich; im Freien und in Feuchträumen reicht sie nicht. Dort wählen Sie Verbinder und Nägel aus nichtrostendem Stahl oder feuerverzinkt.
