Winkelverbinder mit Steg, Stahl sendzimirverzinkt, Nagelloch 5 mm

Winkel mit Steg für Anschlüsse im Holzbau

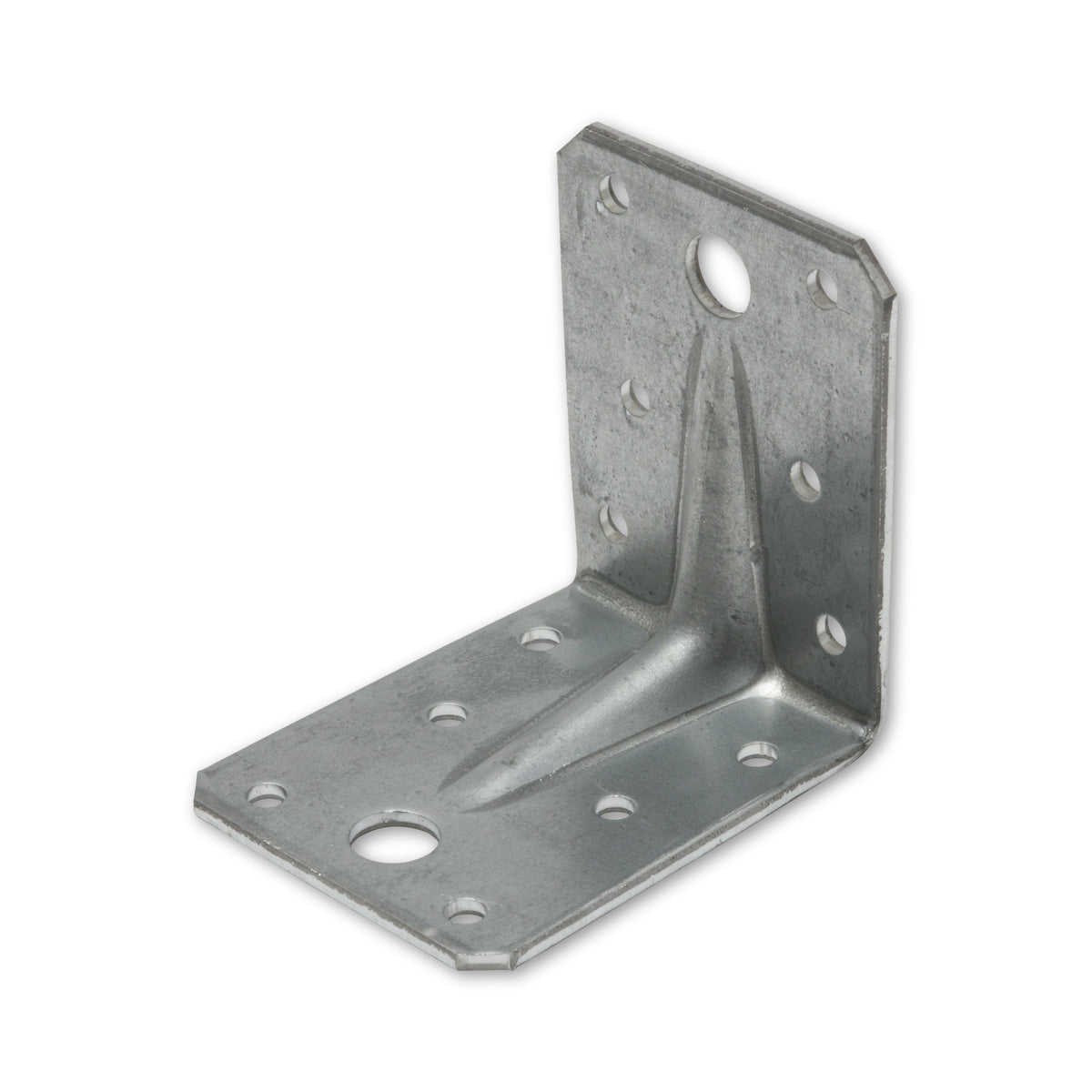

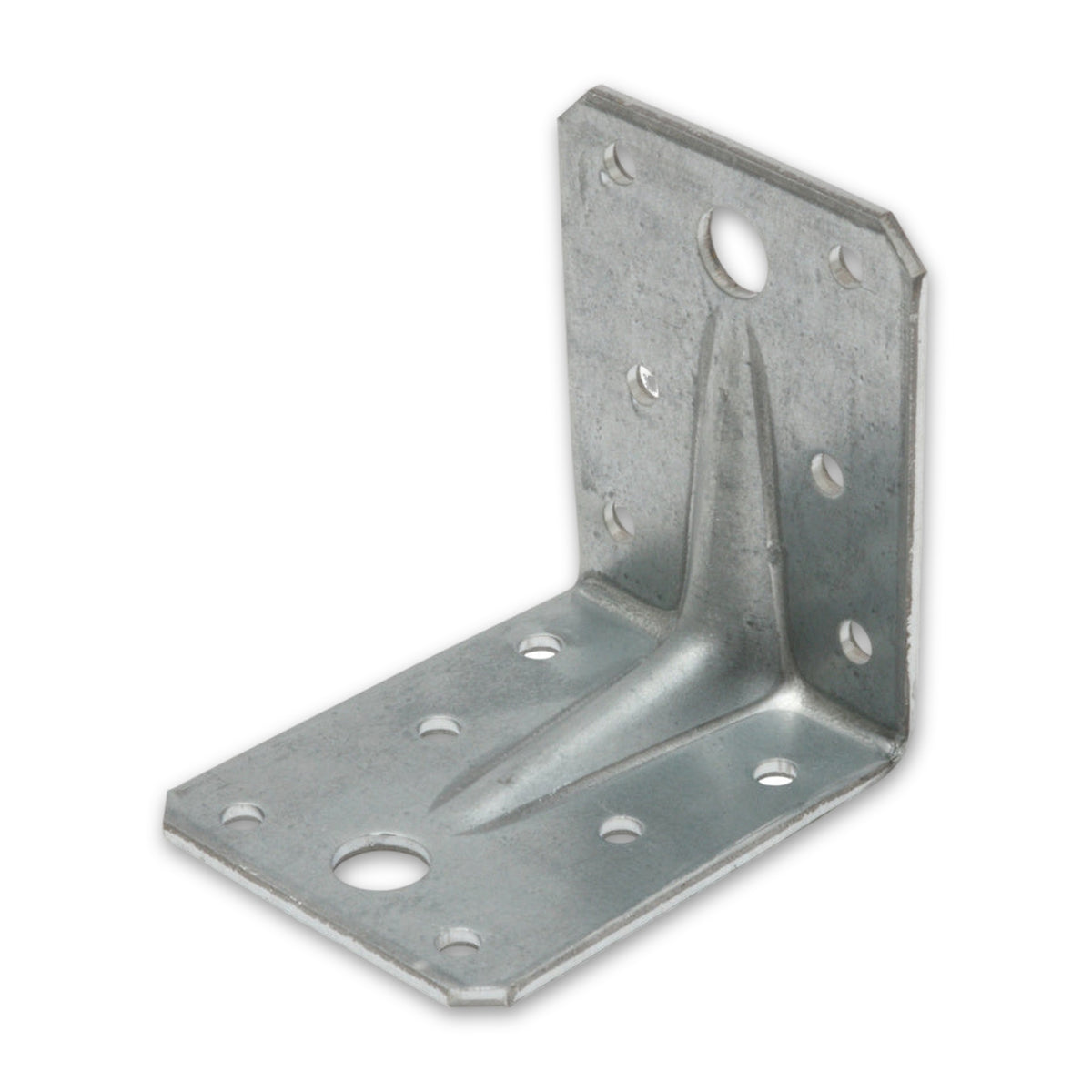

Der Winkelverbinder mit Steg verbindet Holzbauteile im rechten Winkel und wird auch für den Anschluss an Beton oder Stahl eingesetzt, etwa beim Kopfband an Pfette oder Stiel. Ein mittig gekanteter Steg verbindet die beiden Schenkel zusätzlich. Drei Größen unterscheiden sich in Schenkellänge, Blechdicke und Lochzahl; der Nagellochdurchmesser bleibt bei allen Größen bei 5 mm.

Bolzenlöcher unterscheiden sich nach Größe

Die größte Größe hat vier statt zwei Bolzenlöcher, mit 13 statt 11 mm Durchmesser. Welche Bolzen ein Anschluss an Beton oder Stahl braucht, gehört wie die Wahl der Größe zum bautechnischen Nachweis. Welche Nagellöcher genagelt werden, richtet sich nach dem Anschluss und dem bautechnischen Nachweis, nicht nach dem sichtbaren Lochbild.

Einsatz in Zimmerei, Dachdeckerei und Rohbau

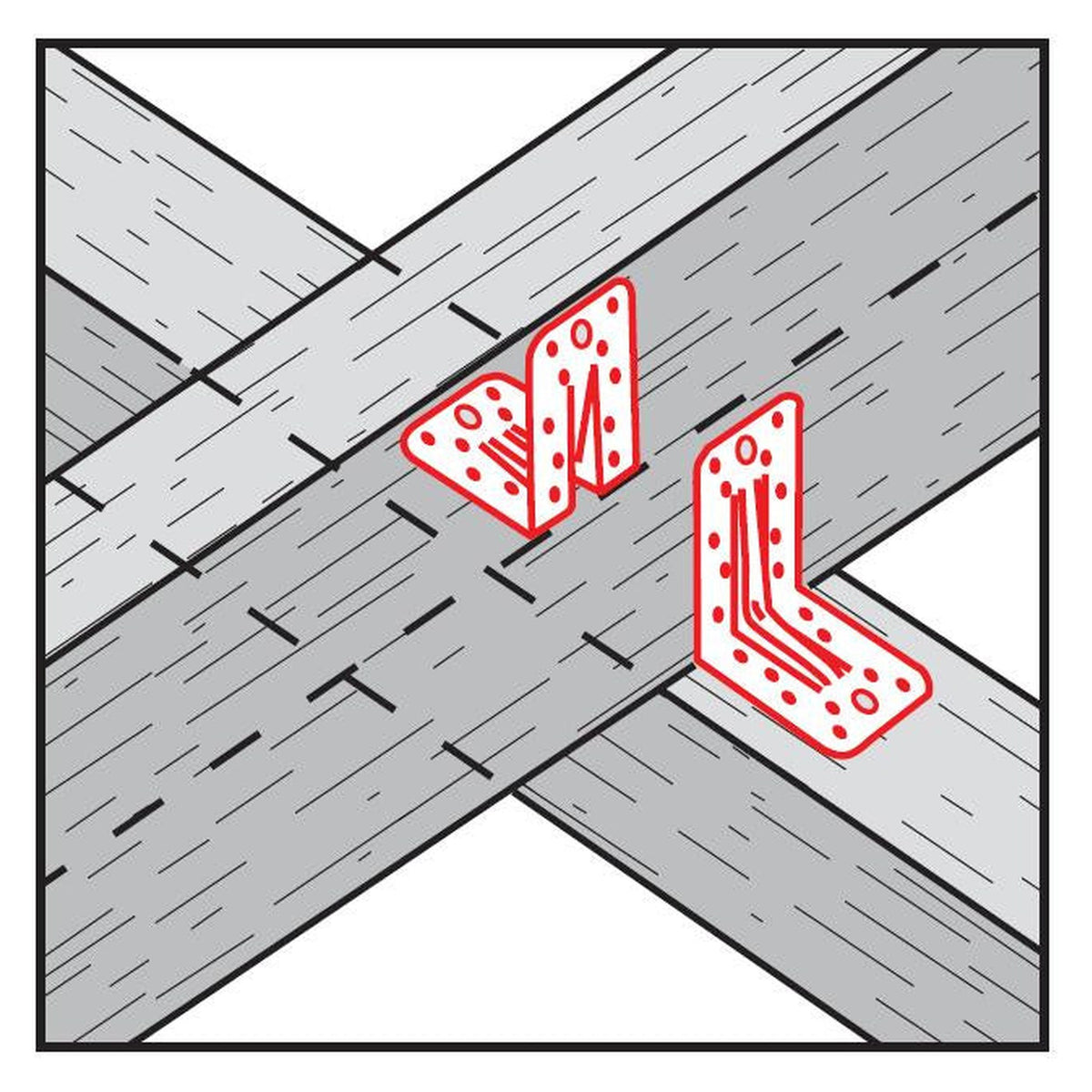

Vorgesehen sind Anschlüsse im konstruktiven Holzbau: das Kopfband (die schräge Strebe zum Dachbalken) an Pfette und Stiel, dazu Verbindungen zu Beton oder Stahl. Als mögliche Verarbeitungsfälle gelten Lagesicherung, die Aufnahme abhebender Kräfte durch Windsog, die Kippsicherung von Sparren, der Stielanschluss auf der Schwelle und Wandriegel an Stützen. Befestigt wird mit Ankernägeln, auch Kammnägel genannt, in 4,0 mm Durchmesser; Anzahl und Länge richten sich nach den auftretenden Belastungen.

Größe und Anzahl nach dem Nachweis wählen

Welche Größe und wie viele Winkelverbinder ein Anschluss braucht, legt der bautechnische Nachweis fest; je nach Einsatzbereich sind aus statischen Gründen zwei Winkelverbinder vorgesehen. Tragfähigkeits-, Auszugs- und Scherwerte sagt dieser Text nicht zu. Aus „sendzimirverzinkt“ folgt keine Zusage zur Verwendung im Freien; dafür sind geeignete Werkstoffe oder Beschichtungen nötig, etwa nichtrostende oder feuerverzinkte Verbindungsmittel. Ankernägel, Holzschrauben, Ankerschrauben und Bolzen sind nicht gleichzusetzen.

Häufige Fragen

Reicht ein Winkelverbinder je Anschluss?

Nicht immer: Je nach Einsatzbereich sind aus statischen Gründen zwei Winkelverbinder vorgesehen.

Welche Nägel passen in die Löcher?

Vorgesehen sind Ankernägel, auch Kammnägel genannt, mit 4,0 mm Durchmesser. Anzahl und Länge richten sich nach den auftretenden Belastungen.

Ist die Ausführung für den Außenbereich geeignet?

Aus der Verzinkung allein folgt das nicht. Für Feuchträume und den Einsatz im Freien braucht es geeignete Werkstoffe oder Beschichtungen, etwa nichtrostende oder feuerverzinkte Verbindungsmittel.

Was unterscheidet die drei Größen?

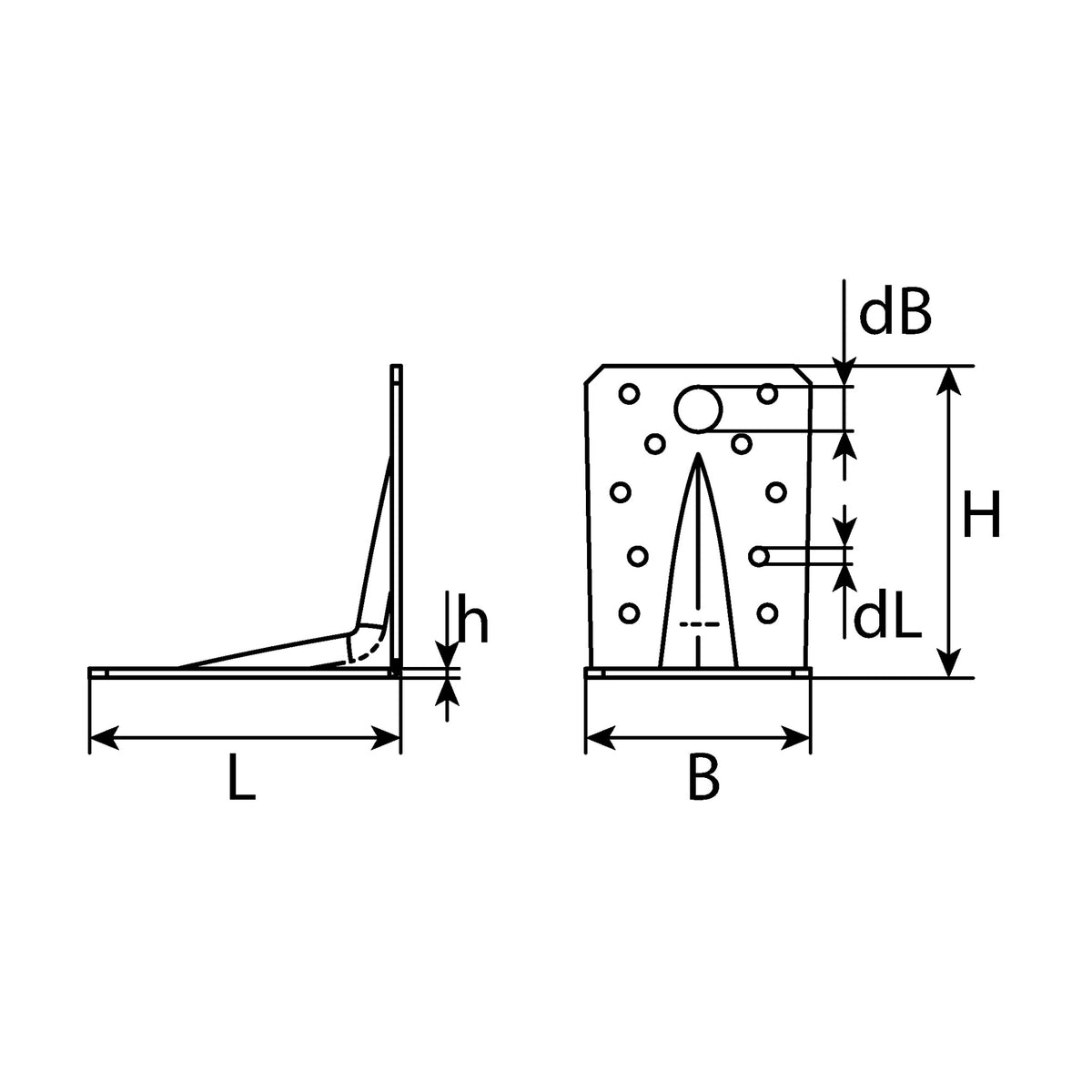

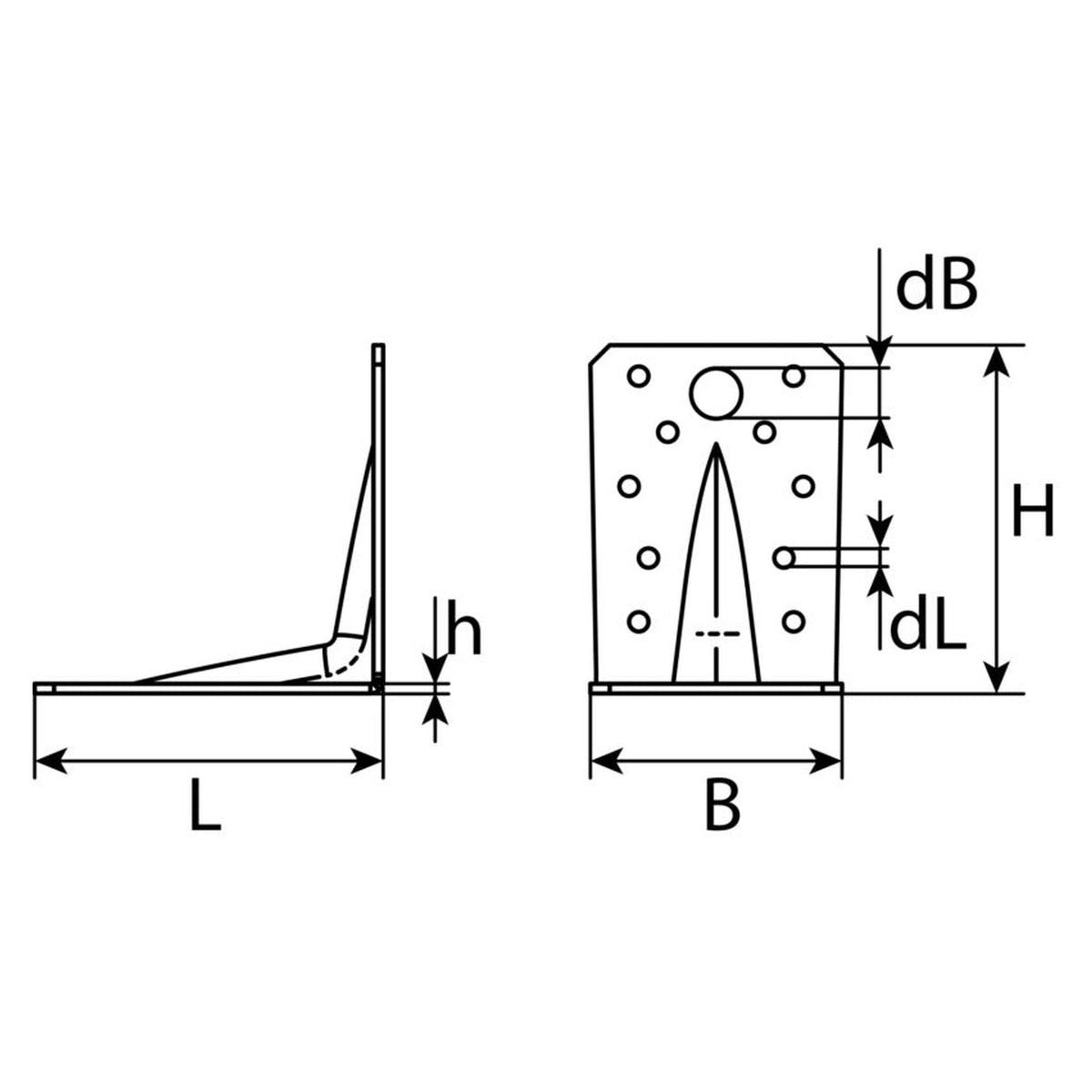

Schenkellänge, Blechdicke und Lochzahl wachsen von 70 über 90 auf 105 mm, 2,5 auf 3 mm und 12 auf 24 Nagellöcher. Bei der größten Größe kommen vier statt zwei Bolzenlöcher mit größerem Durchmesser hinzu.
