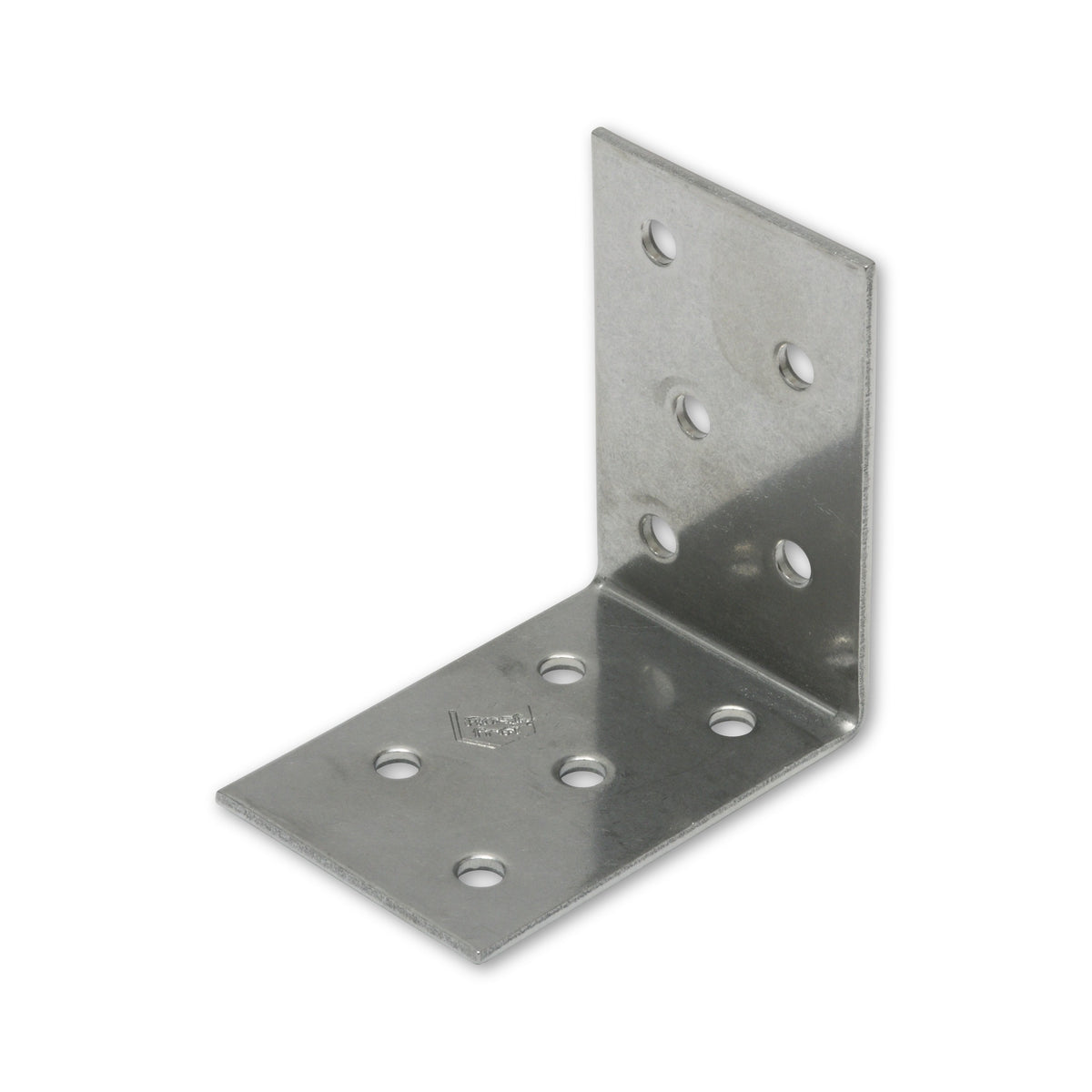

Winkelverbinder ohne Steg, Edelstahl A2, Nagelloch 5 mm

Fasst zwei Hölzer, die über Eck aufeinandertreffen

Für Kreuzanschlüsse aus Holz ist diese Bauform vor allem vorgesehen: Zwei Bauteile laufen über Eck zusammen, der gekantete Winkel legt sich mit je einem Schenkel an beide Flächen. Die Bezeichnung ohne Steg trennt die Ausführung von der Bauform mit Steg. Verarbeitungsfälle und Montagevorgaben jener Bauform sind auf diese hier nicht übertragbar; maßgeblich bleiben die Unterlagen, die genau diesem Artikel zugeordnet sind.

Für Beton und Stahl kommen Bolzen dazu

Neben Holz sind auch Anschlüsse an Beton oder an Stahl vorgesehen, dann unter Verwendung von Bolzen. Eine der Ausführungen führt dafür zwei Bolzenlöcher von 11 mm, die übrigen kommen mit den vorgebohrten Nagellöchern aus. Welcher Winkel an einen Anschluss gehört, entscheidet sich damit nicht am Schenkelmaß allein, sondern auch daran, ob genagelt oder gebolzt wird.

Häufige Fragen

Gilt der Werkstoff Edelstahl A2 auch für Nägel und Bolzen?

Die Angabe gilt dem Winkel. Das Verbindungsmittel, das durch seine Löcher geht, ist ein eigenes Bauteil mit eigener Werkstoff- und Oberflächenwahl; getroffen wird sie zusammen mit dem Anschluss und mit dem Ort, an dem er liegt.

Gehören die Bolzen zum Winkel?

Genannt sind Bolzen als das Mittel, mit dem Anschlüsse an Beton oder Stahl ausgeführt werden. Zum Winkel selbst zählen sie deshalb nicht: Durchmesser, Länge und die Verankerung im Untergrund gehören zum Nachweis des Anschlusses.

Passt jede Größe der Reihe an jede Ecke?

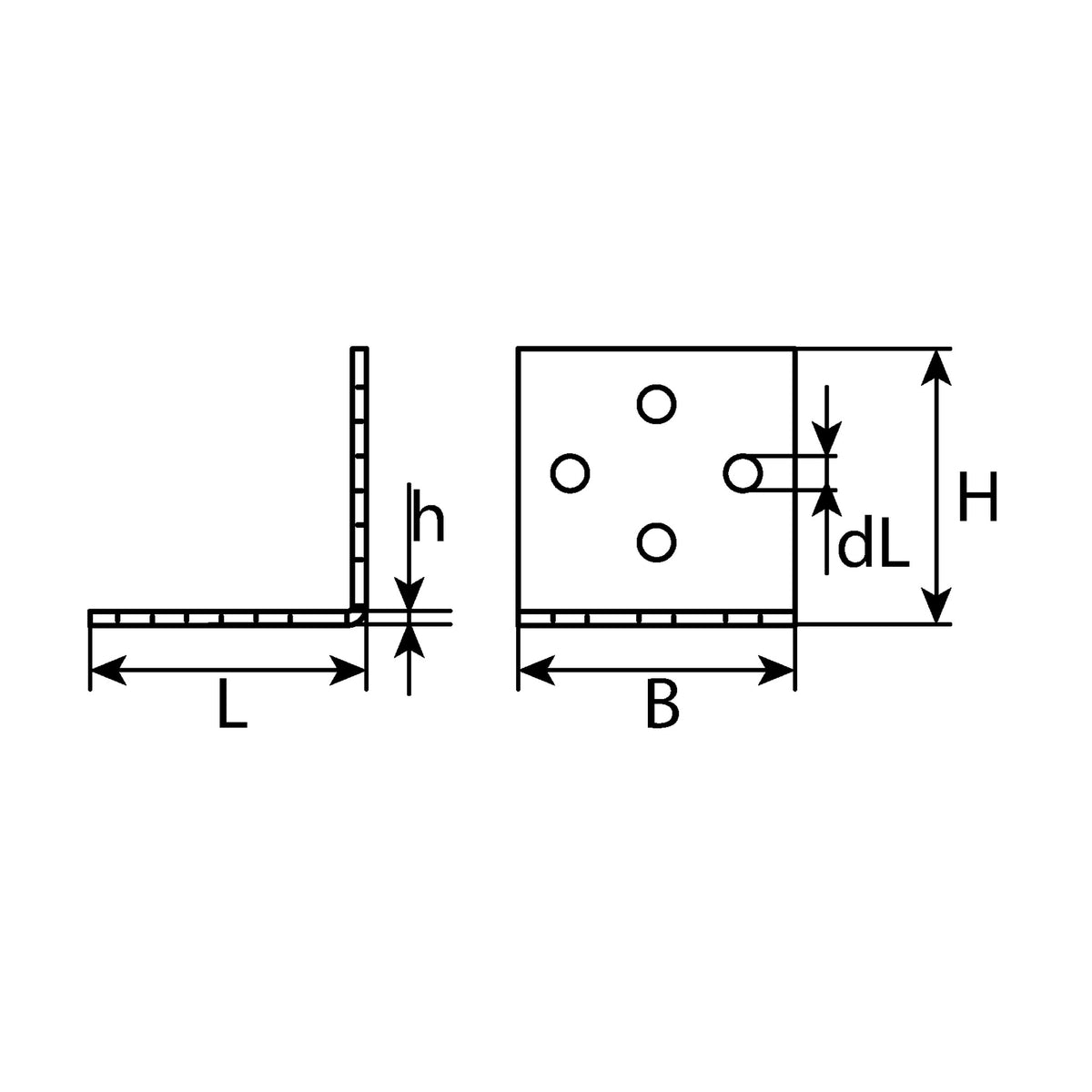

Die Reihe staffelt Schenkel und Materialstärke. Welche Größe an einen Anschluss gehört, ergibt sich aus den Holzquerschnitten, der Anschlussrichtung und den einzuhaltenden Rand- und Endabständen, nicht aus dem Augenmaß an der Ecke.
