Winkelverbinder ohne Steg mit Bolzenloch, sendzimirverzinkt

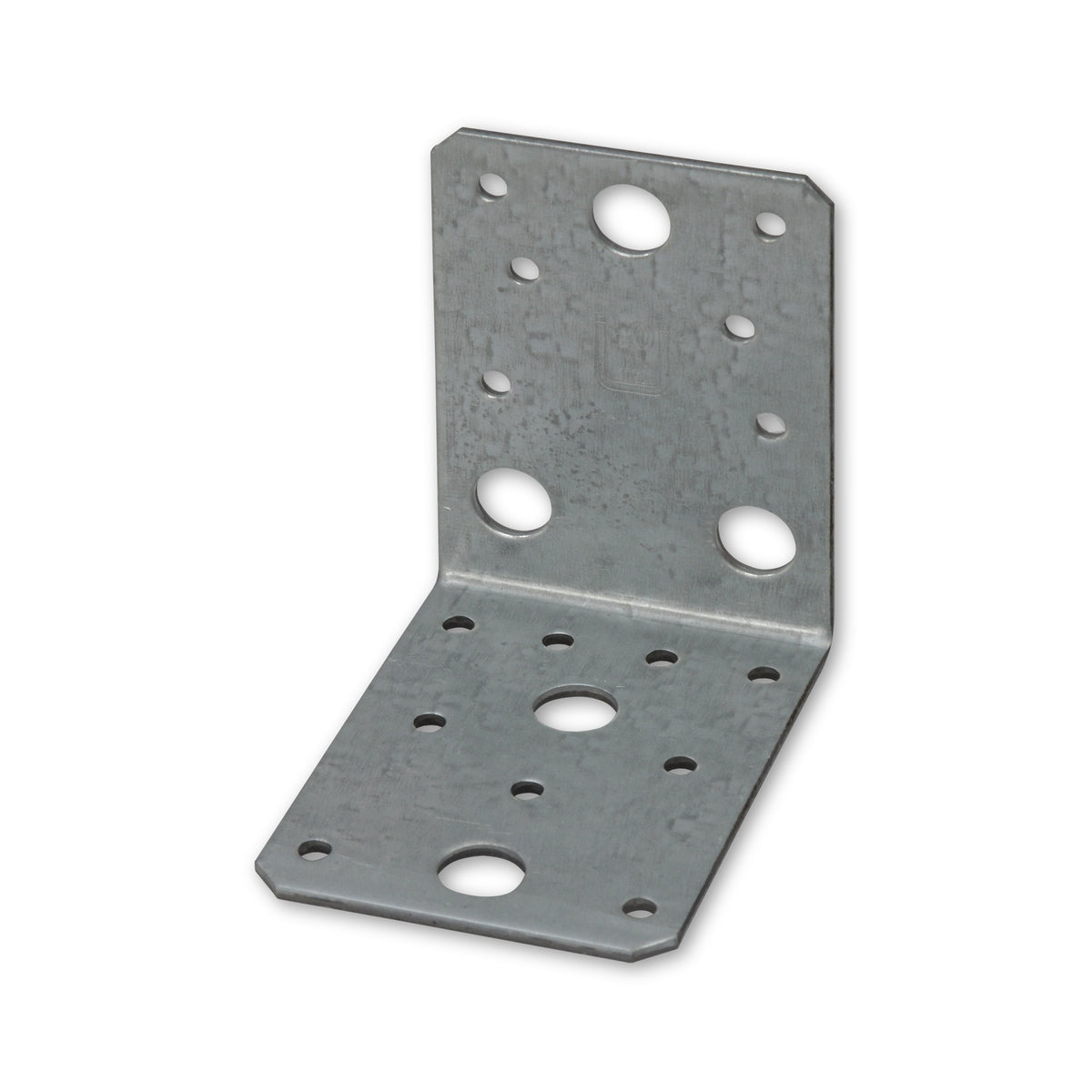

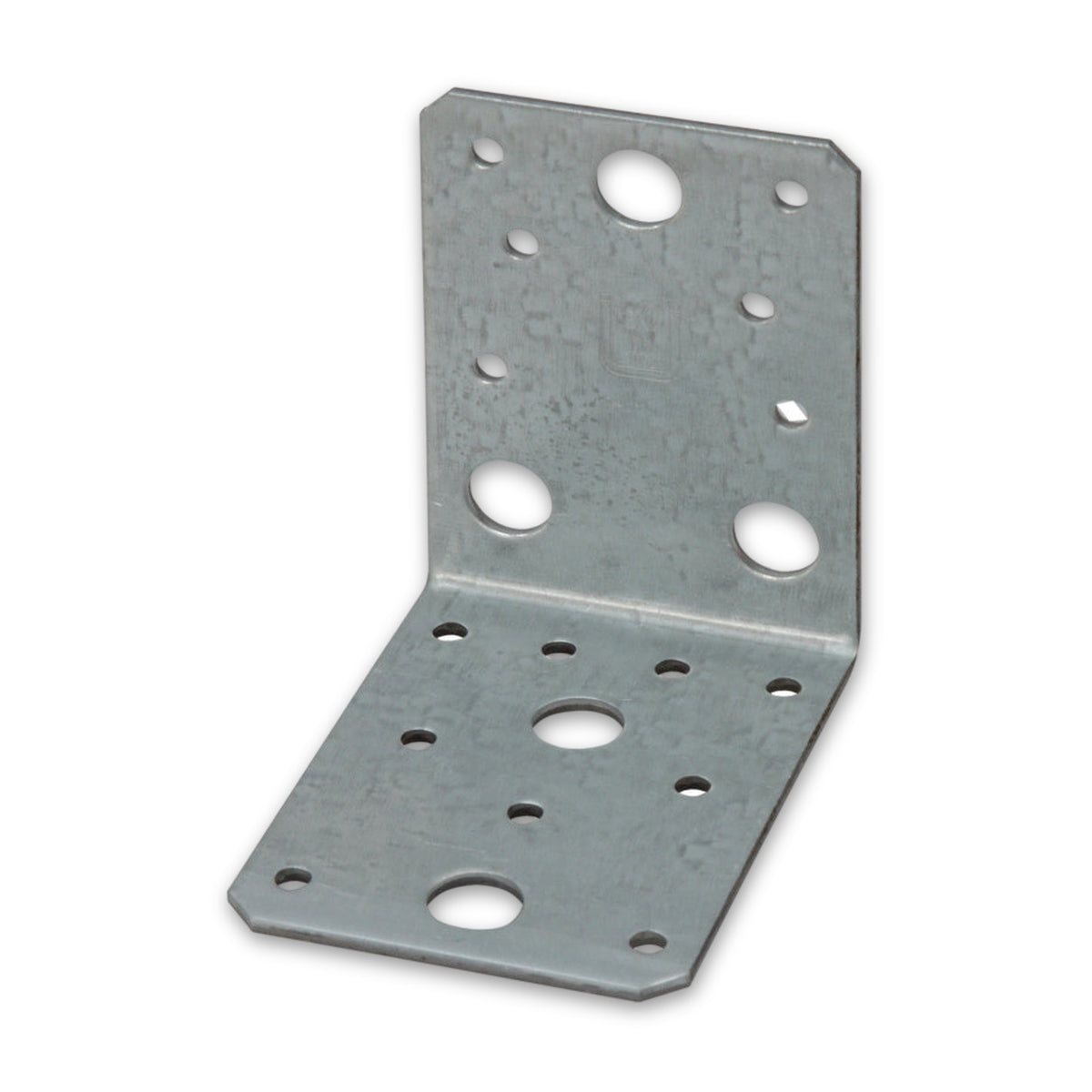

Ein Winkelverbinder ohne Steg verbindet zwei Hölzer, die im rechten Winkel aufeinandertreffen, oder schließt ein Holzbauteil an Beton oder an Stahl an. Dieser Winkelverbinder aus sendzimirverzinktem Stahl liegt in drei Größen vor, jede mit eigenem Lochbild: vorgebohrte Nagellöcher von 5 mm für die Holzverbindung und Bolzenlöcher für den Anschluss an Beton oder Stahl.

Jede Größe mit eigenem Lochbild

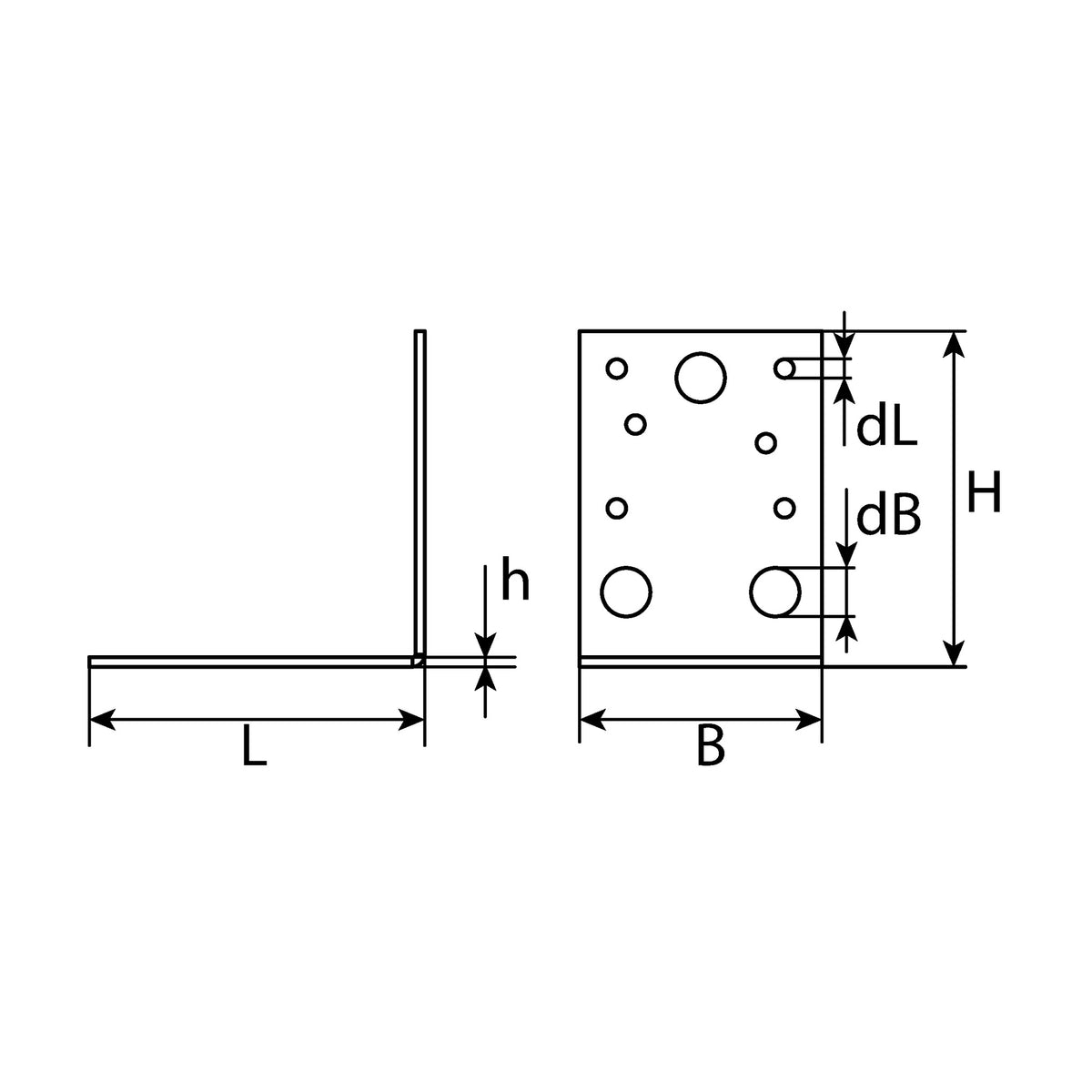

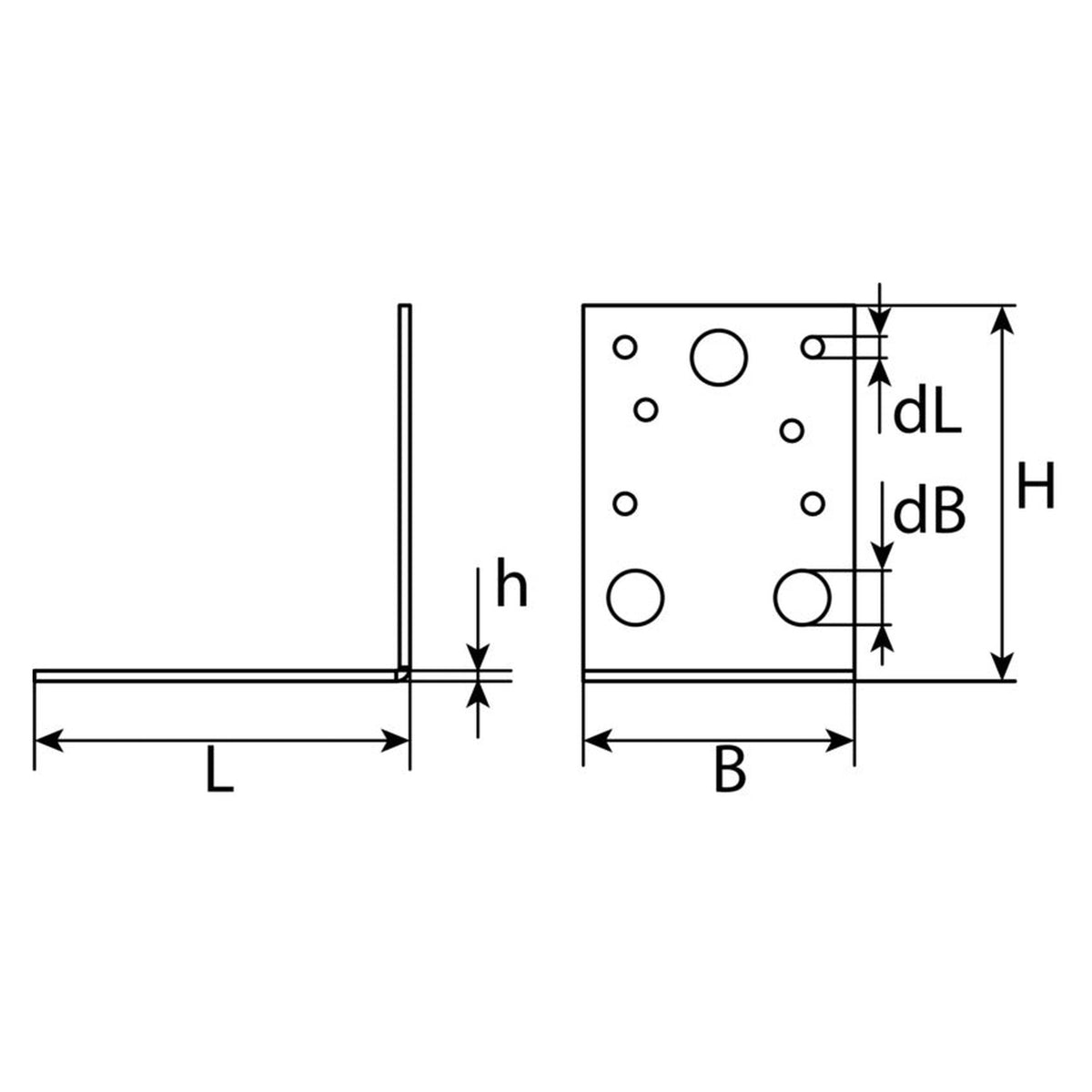

Das Lochbild folgt nicht dem Schenkelmaß. Die Ausführung mit 70 mm Schenkel führt zwei Bolzenlöcher von 11 mm und 20 Nagellöcher, die mit 90 mm Schenkel fünf Bolzenlöcher von 11 mm und 15 Nagellöcher, die mit 105 mm Schenkel vier Bolzenlöcher von 13 mm und 29 Nagellöcher. Mit der größten Ausführung wächst zugleich die Blechdicke von 2,5 auf 3 mm; eine Aussage zur aufnehmbaren Kraft ist damit nicht verbunden. Der Bolzenlochdurchmesser markiert, welcher Bolzendurchmesser zum Anschluss passt.

• Bolzenloch 11 oder 13 mm: Hier läuft der Bolzen, mit dem an Beton oder Stahl angeschlossen wird. Er ist ein eigenes Bauteil, zum Anschluss hin gewählt.
• Nagellöcher, 5 mm, vorgebohrt: Sie nehmen die Verbindungsmittel zwischen den beiden Hölzern auf. Wie viele davon belegt werden, folgt dem bautechnischen Nachweis.
• Sendzimirverzinkte Oberfläche: Sie kennzeichnet die werkseitige Verzinkung des Stahls. Für Feuchträume oder den Einsatz im Freien sind andere Werkstoffe oder Beschichtungen vorgesehen.

Einsatz im Holzbau

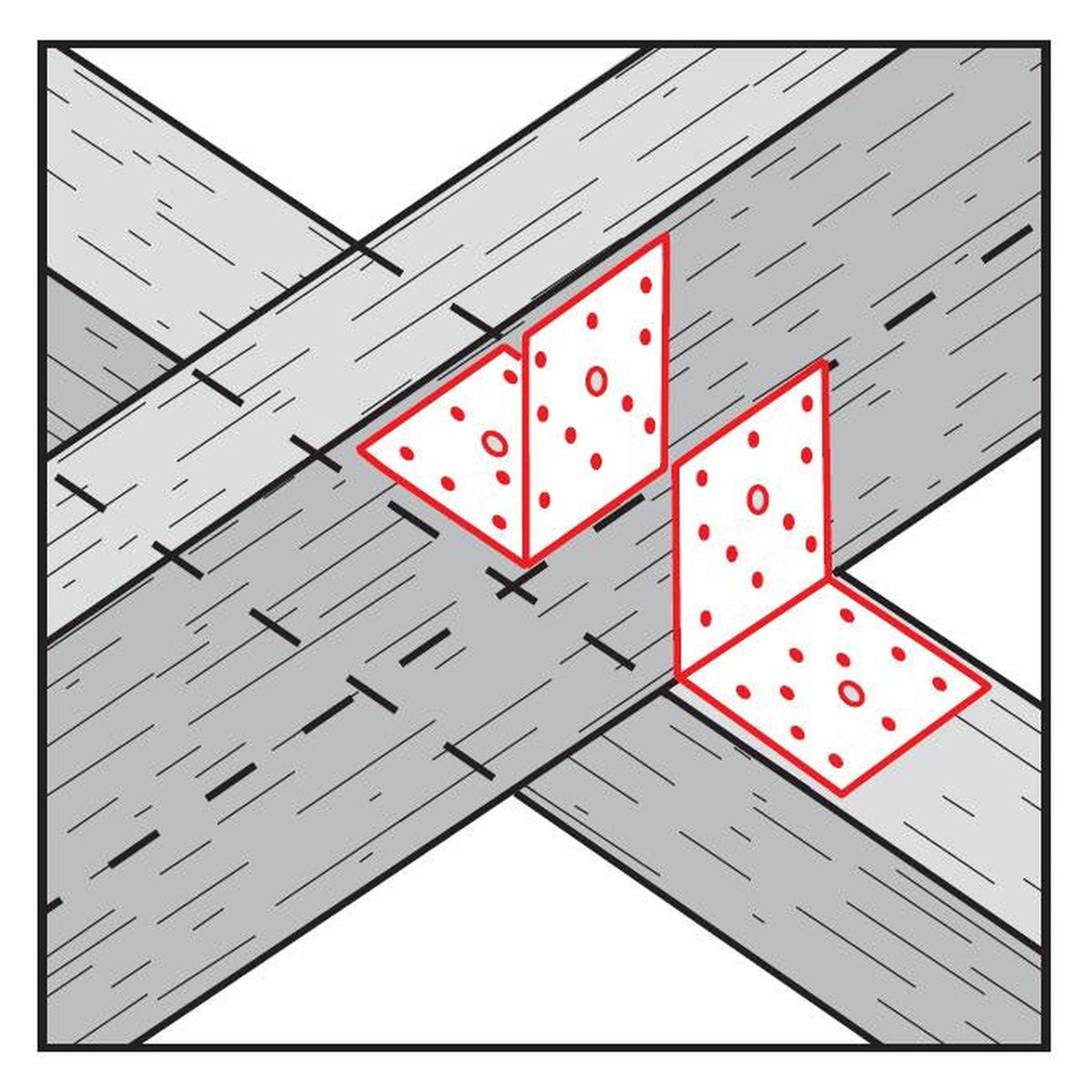

Winkelverbinder dieser Art kommen bei Zimmerleuten, in Holzbaubetrieben und im Innenausbau zum Einsatz, dort, wo zwei Hölzer über Eck zusammentreffen oder ein Holzbauteil an Beton oder Stahl anschließt. Beim Holz-Holz-Anschluss wird durch die Nagellöcher genagelt oder geschraubt, beim Anschluss an Beton oder Stahl werden die Bolzenlöcher genutzt. Tragende Anschlüsse brauchen einen bautechnischen Nachweis mit Angaben zu Verbindungsmittel, Anzahl und Anordnung.

Häufige Fragen

Was gehört zum Lieferumfang?

Der Winkelverbinder selbst, ohne Verbindungsmittel. Nägel, Schrauben und Bolzen sind eigene Bauteile, passend zum bautechnischen Nachweis gewählt.

Worin unterscheiden sich die drei Größen?

Im Schenkelmaß, in der Blechdicke und im Lochbild: Bolzenlochdurchmesser 11 oder 13 mm sowie unterschiedliche Zahlen an Bolzen- und Nagellöchern. Welche Größe passt, ergibt der geplante Anschluss samt Nachweis.

Wie viele der vorgebohrten Löcher müssen genutzt werden?

Das legt der bautechnische Nachweis fest, nicht die Zahl der vorgestanzten Löcher. Welche Löcher mit welchem Verbindungsmittel belegt werden, ergibt sich aus der Bemessung.

Ist die Verzinkung für Feuchträume oder den Außenbereich geeignet?

Nein, daraus folgt keine Eignung für Feuchträume oder den Einsatz im Freien. Dafür sind Verbindungsmittel aus besser geeigneten Werkstoffen oder mit anderer Beschichtung vorgesehen, etwa nichtrostender Stahl oder feuerverzinkt.
