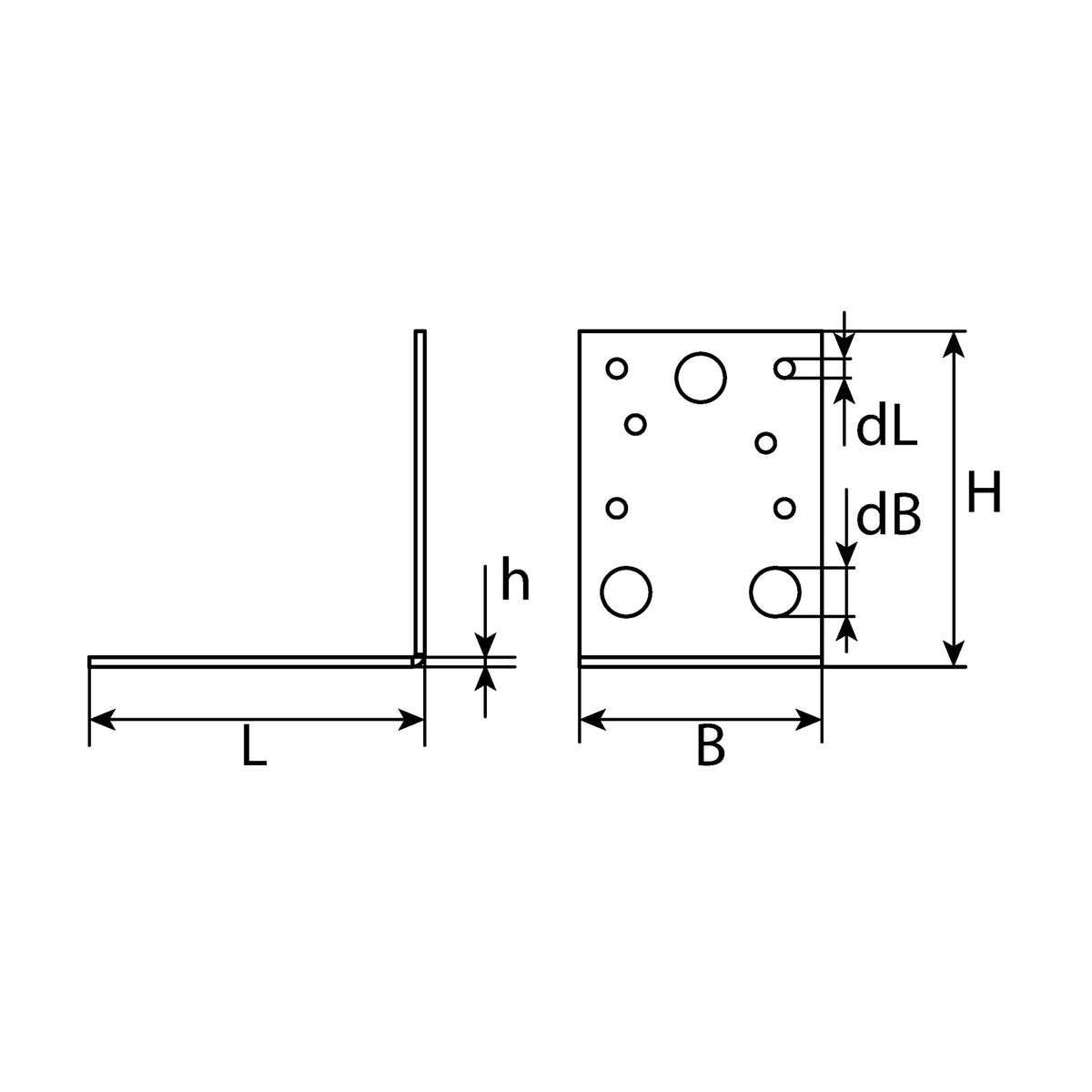

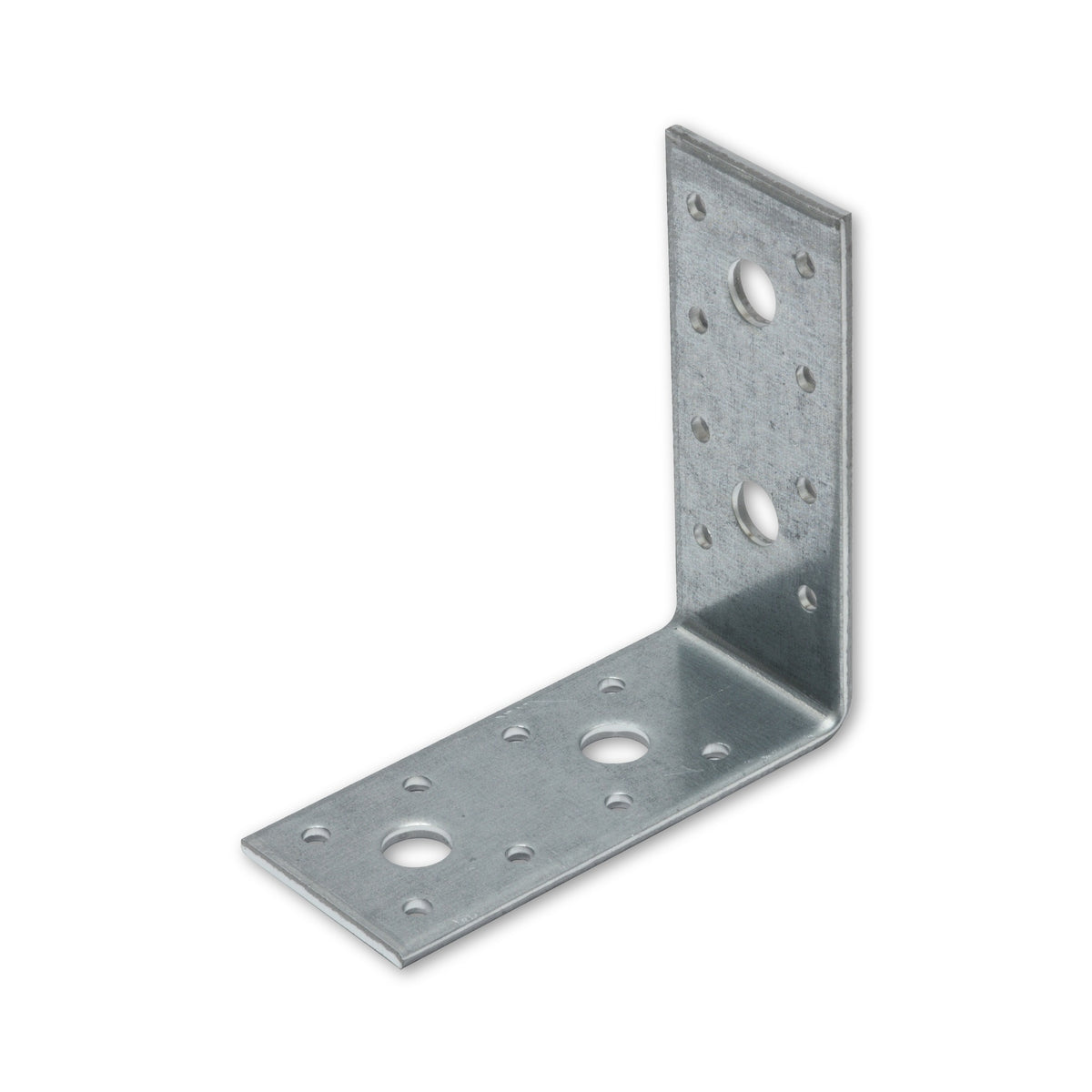

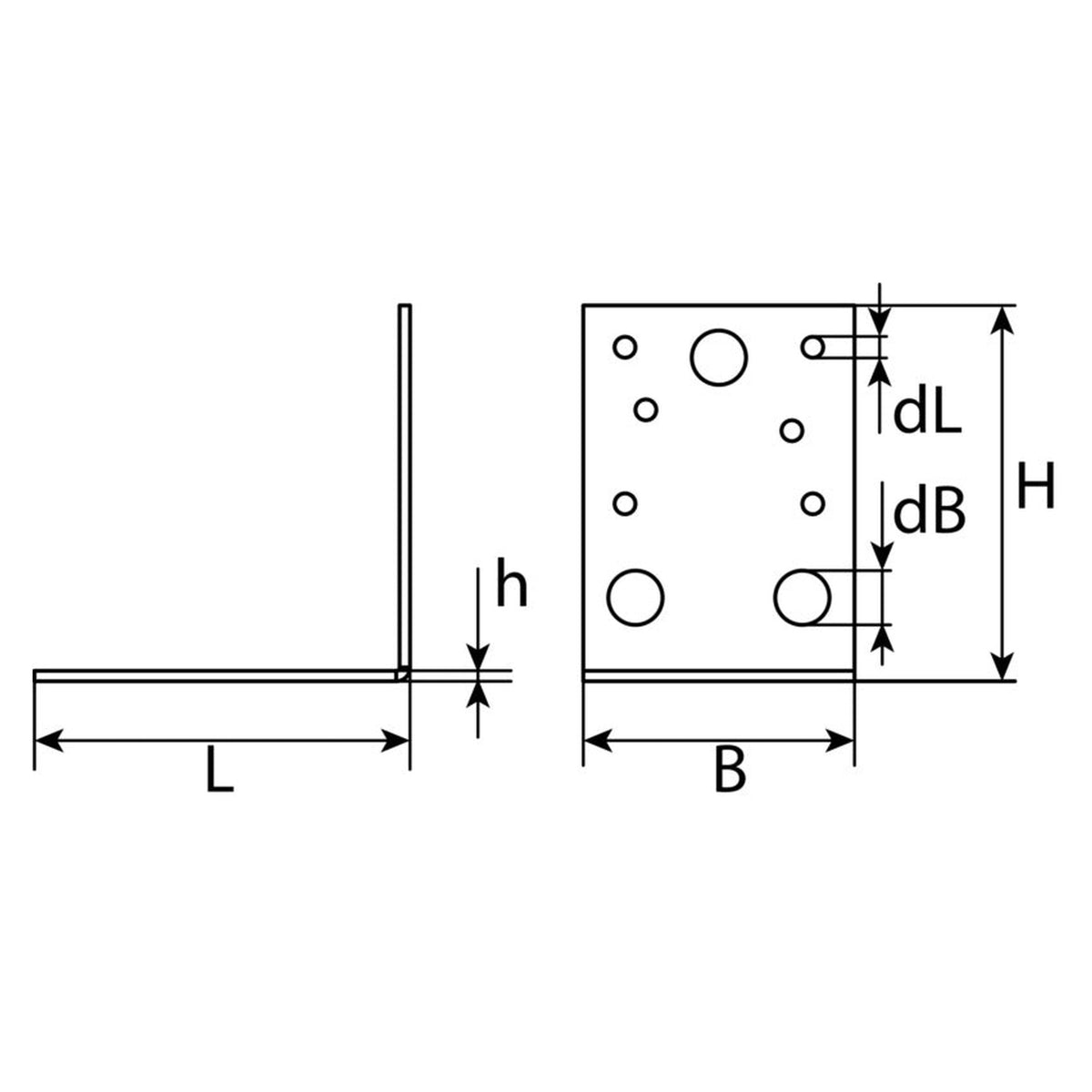

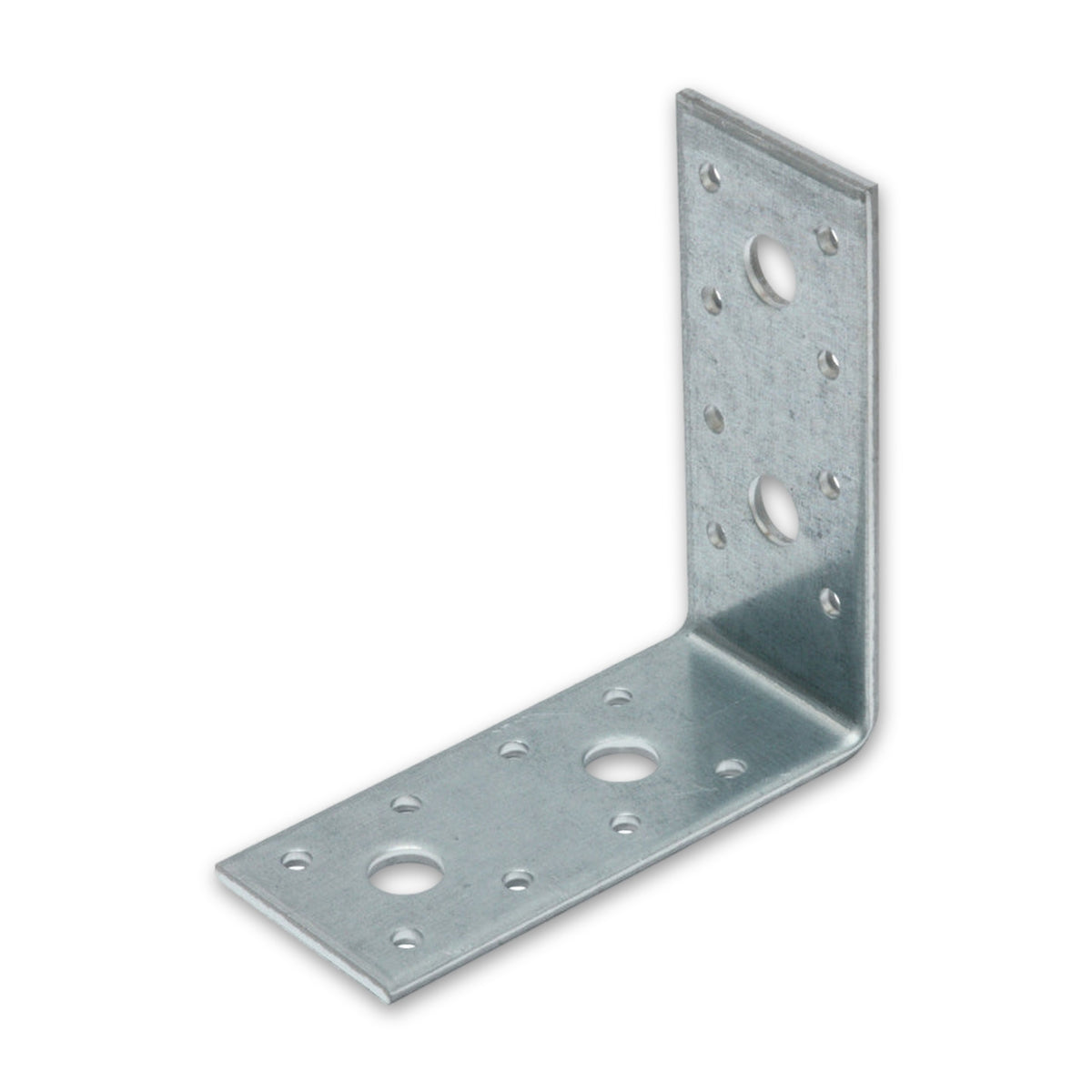

Winkelverbinder ohne Steg, Stahl sendzimirverzinkt, Nagelloch 5 mm

Mehr Löcher heißt nicht mehr Nägel

Von acht Nagellöchern bei der kleinsten bis zu sechzehn bei der größten Ausführung reicht die Reihe; mit dem Zuschnitt wächst auch die Zahl der Stellen, an denen genagelt werden kann. Wie viele davon am Ende genagelt werden, steht dem Blech nicht an: Vorgesehen sind Ankernägel von 4,0 mm, für die die Löcher mit 5 mm vorgebohrt sind, und wie viele davon in welcher Länge gesetzt werden, folgt den Kräften, die im Anschluss auftreten.

Nicht jede Größe hat Bolzenlöcher

Neben Holz sind auch Anschlüsse an Beton oder Stahl vorgesehen, ausgeführt mit Bolzen. Dafür trägt ein Teil der Reihe zwei Bolzenlöcher von 11 mm, eine Ausführung vier von 13 mm, und die längste kommt ganz ohne aus. Ob an Holz, an Beton oder an Stahl angeschlossen wird, gehört deshalb vor die Frage nach dem Schenkelmaß.

Blech, Oberfläche, Gebinde

• Materialstärke 2,5 oder 3 mm: Genannt ist damit die Dicke des gekanteten Blechs. Belastbarkeitswerte lassen sich daraus nicht ableiten; sie stehen in der Leistungserklärung und den Bemessungsunterlagen, die genau diesem Artikel zugeordnet sind.
• Sendzimirverzinkt: Die Angabe benennt das Verfahren, mit dem der Zinküberzug aufgebracht wurde, und legt weder eine Schutzdauer noch eine Umgebung fest. Für Feuchträume und für den Einsatz im Freien verlangt DIN 18360:2019-09 eigens dafür geeignete Werkstoffe oder Oberflächenbeschichtungen, etwa nichtrostende Stähle oder feuerverzinkte Verbindungsmittel.
• Einzeln oder im Karton: Die Reihe kommt unverpackt als einzelnes Stück, bei der kleinsten Ausführung zusätzlich als Hundertergebinde im Karton. Wo dieselbe Ecke vielfach vorkommt, erspart das den Griff zur Einzelpackung.

Häufige Fragen

Gelten die Einsatzfälle der Ausführung mit Steg auch hier?

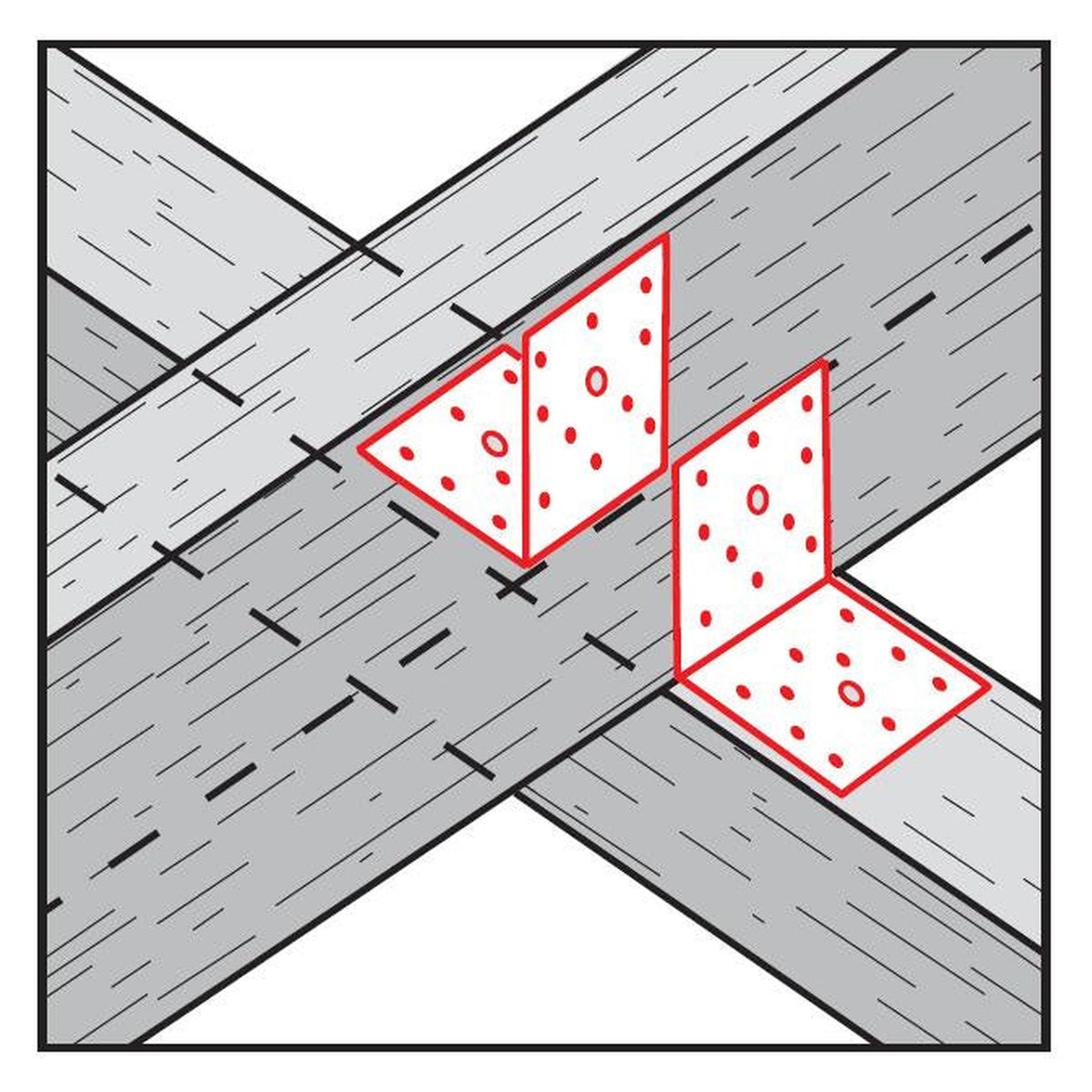

Die Ausführung mit Steg ist ein eigener Artikel mit eigenen Unterlagen. Was dort an Verarbeitungsfällen und Montagevorgaben veröffentlicht ist, gehört zu jenem Artikel und sagt über diese Reihe weder etwas zum Einsatzfall noch zur Verwendbarkeit. Für sie selbst genannt sind Kreuzanschlüsse aus Holz sowie Anschlüsse an Beton oder Stahl unter Verwendung von Bolzen.

Was muss geklärt sein, bevor ein solcher Winkel in einen tragenden Anschluss geht?

Dass Verwendungszweck, Produktidentität, Leistungserklärung, Kennzeichnung, die zugrunde liegende technische Spezifikation und die Montageunterlagen zueinander passen, und zwar für genau diesen Artikel. Dazu kommt der bautechnische Nachweis des Anschlusses: Er legt Holzquerschnitte, Rand- und Endabstände, Nagelbild und die Zahl der Verbinder fest. Aus dem sichtbaren Lochbild lässt sich davon nichts ablesen, und ein anderes Verbindungsmittel als das vorgesehene kommt nur infrage, wenn Nachweis und Unterlagen es führen.
