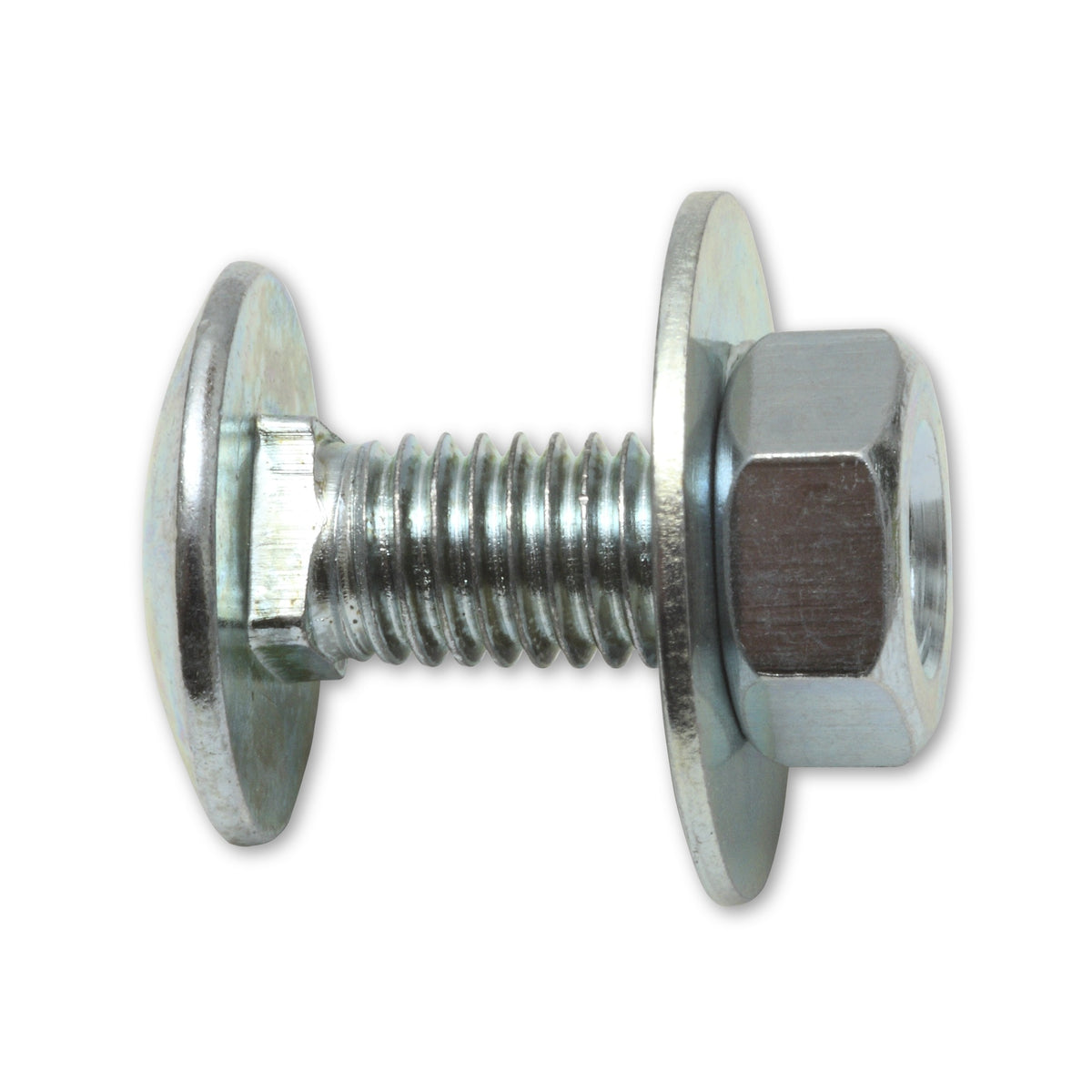

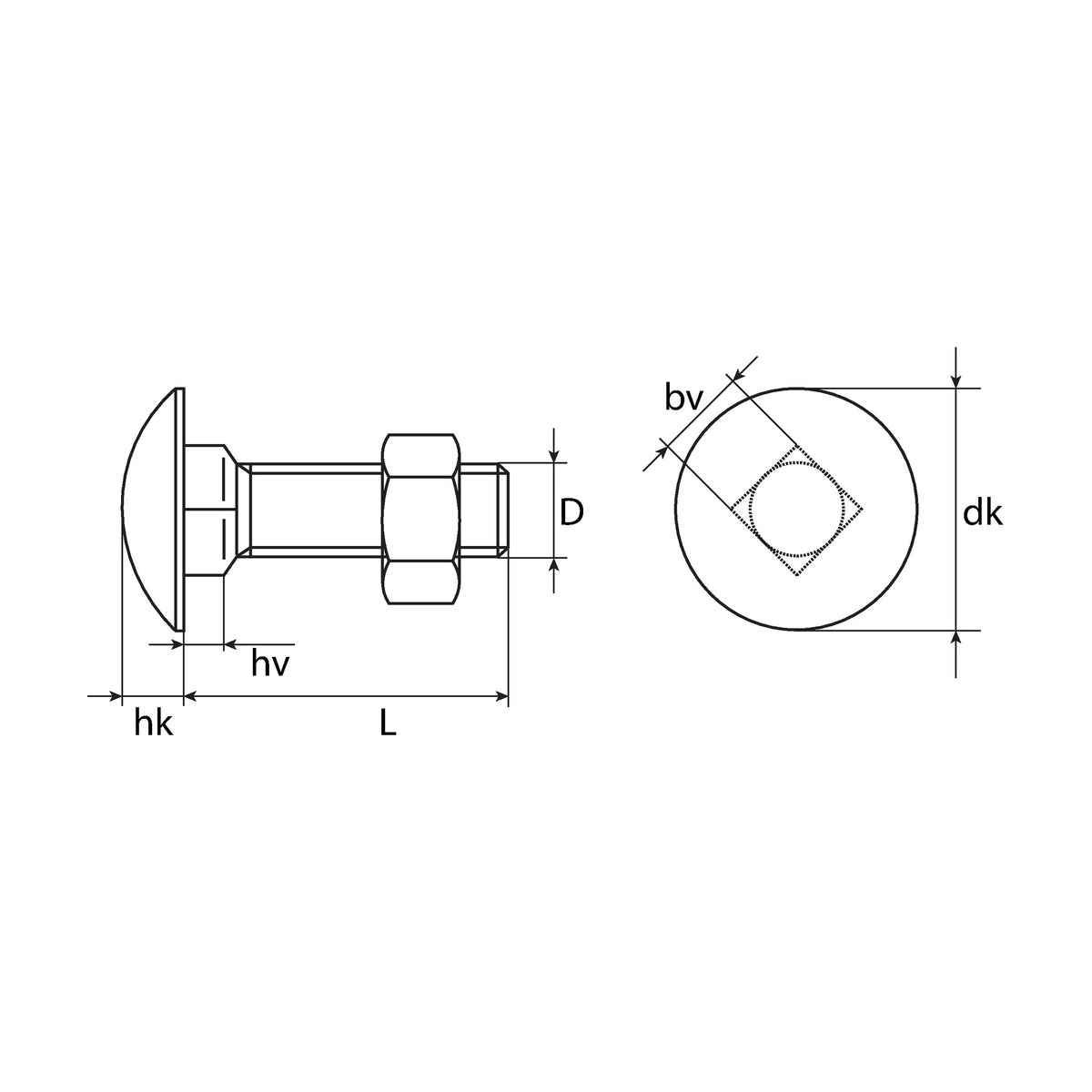

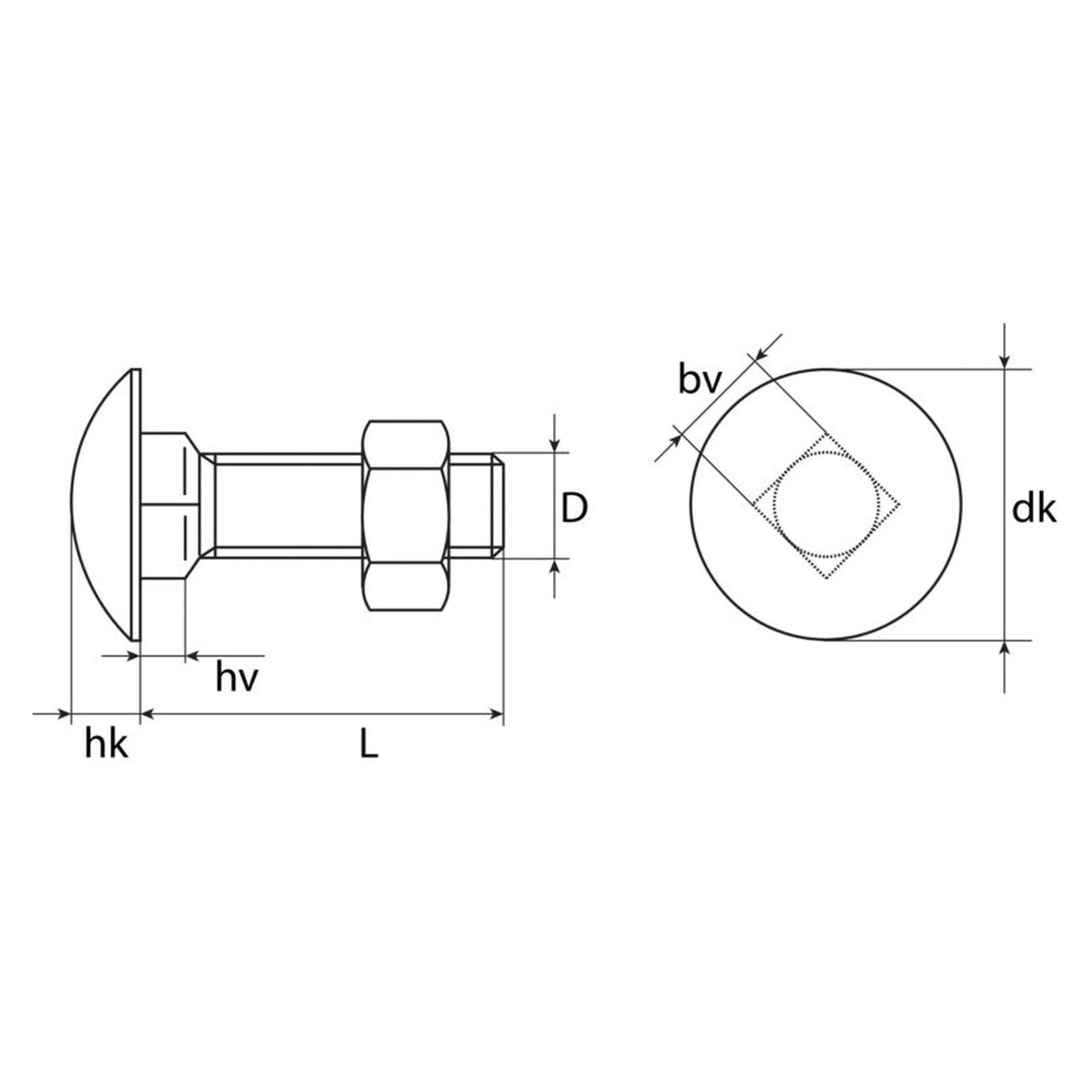

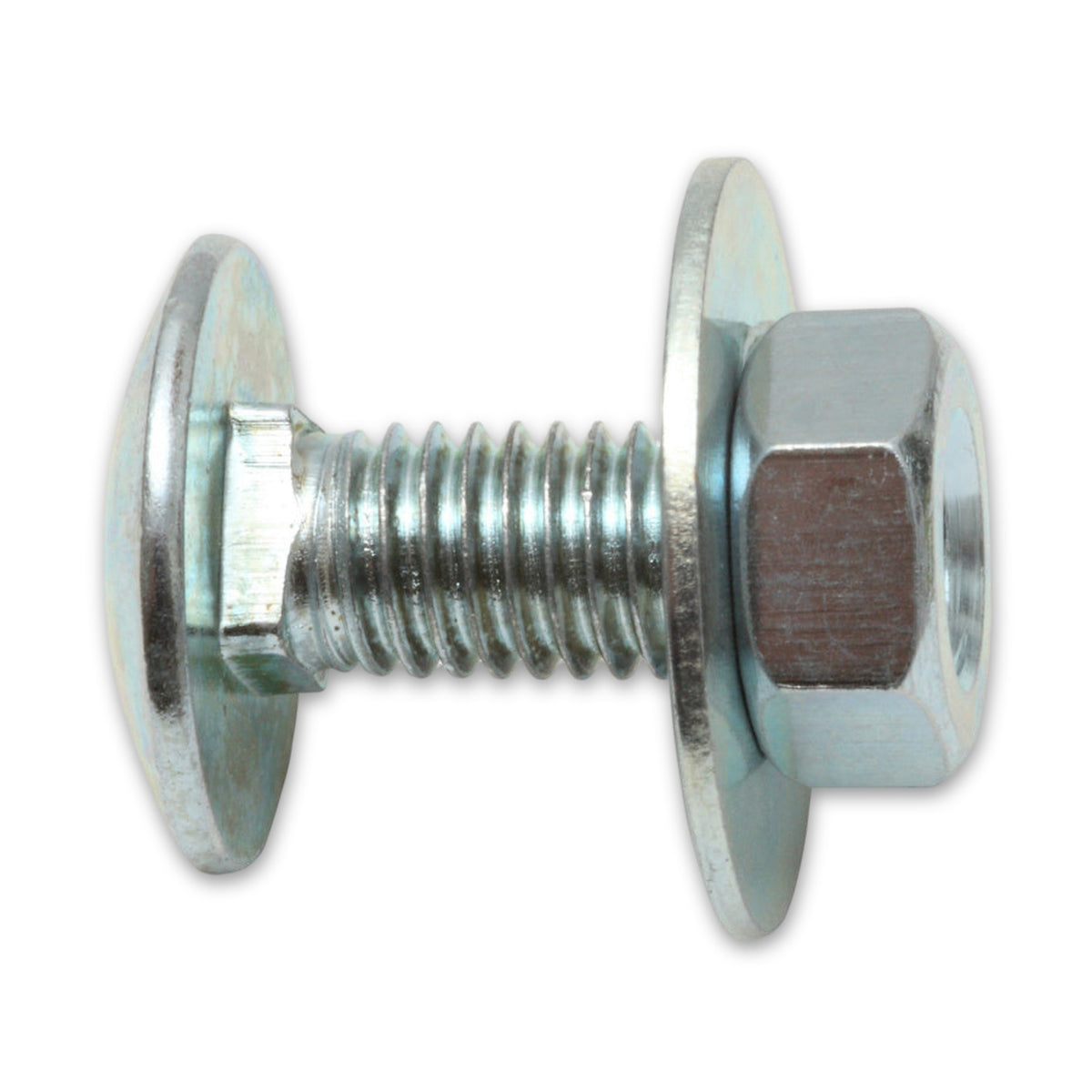

Zargenschraubensatz M8 × 19, Stahl verzinkt, SW 13

Die Stahlzarge kommt an das Türpfostenprofil

In einer Ständerwerkswand steht die Türöffnung zwischen zwei UA-Profilen, und an diesen Pfosten hängt später das ganze Türelement. Für diese Stelle ist der Zargenschraubensatz gedacht: Er verbindet die metallene Türzarge mit dem Metallprofil, dort also, wo das Gewicht eines Türblatts und jede Bewegung beim Öffnen in die Wand weitergehen. Angesetzt wird über einen Außensechskant, mit Nuss oder Steckschlüssel statt mit einem Bit.

Erst die eine Seite, dann ausrichten, dann die zweite

Die Reihenfolge liegt fest, und sie steht in der Einbaurichtlinie für Stahlzargen: Verschraubt wird zuerst an dem lotrecht ausgerichteten UA-Profil, wobei der Meterriss die Höhenlage vorgibt und die Abstände zu den Maulweitenkanten zu vermitteln sind. Danach folgt das Ausrichten senkrecht und waagerecht, das Ausspreizen der Zarge und erst zuletzt die Verschraubung am zweiten Profil. Je Anker sind zwei Schrauben vorgesehen, diagonal zueinander versetzt.

Häufige Fragen

Welche Schraube verlangt die Einbaurichtlinie an dieser Stelle?

Verlangt sind selbstschneidende, ausreichend dimensionierte Schrauben, die eine dauerhafte und kraftschlüssige Verbindung sicherstellen. Den Vorrang haben dabei die Unterlagen der Hersteller: die Einbauanleitung des Zargenherstellers, bei Türsystemen mit besonderen Eigenschaften die Vorgabe des Türblattherstellers und für die Wand die Angaben des Systemherstellers. Daran entscheidet sich, welche Schraube an eine bestimmte Öffnung gehört.

Wann braucht die Türöffnung verstärkte Profile?

Ausschlaggebend sind Breite und Gewicht des Türblatts. Über einer Konstruktionshöhe der Wand von 2,60 m, über einer Türbreite von 0,885 m oder über einer Türblattmasse von 25 kg gehören verstärkte Ständerwerksprofile von wenigstens 2 mm Dicke in den Bereich der Öffnung; für schwerere Türblätter werden Stahlhohlprofile empfohlen. In eine Standardzarge lassen sich Türblätter bis 60 kg einhängen, darüber beginnt das Feld der Sonderzargen.

Wo diese Verbindung ausscheidet

Zargen an Feuer- und Rauchschutzabschlüssen liegen außerhalb: Für deren Einbau gilt eine eigene Norm, die über die Technischen Baubestimmungen verbindlich anzuwenden ist, und die Zargennormen klammern solche Abschlüsse ausdrücklich aus. Dasselbe gilt für einbruchhemmende und für schalldämmende Türelemente, für Schiebe- und Pendeltürsysteme und für tragende Bauteile; gemeint sind hier nichttragende innere Trennwände. Aus Gewinde, Werkstoff und Oberfläche folgt zudem kein Wert für Auszugskraft, Scherkraft oder Anzugsdrehmoment.
