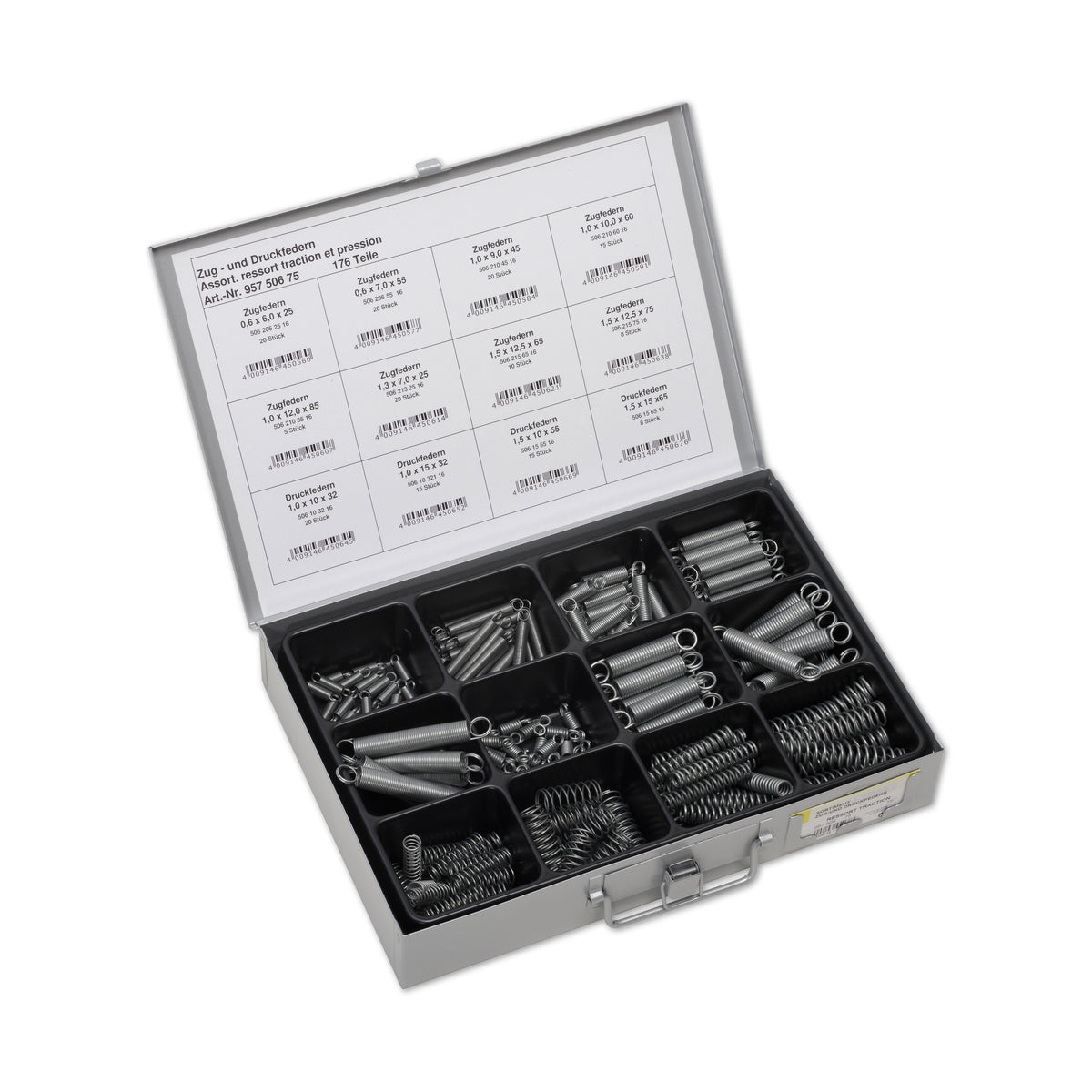

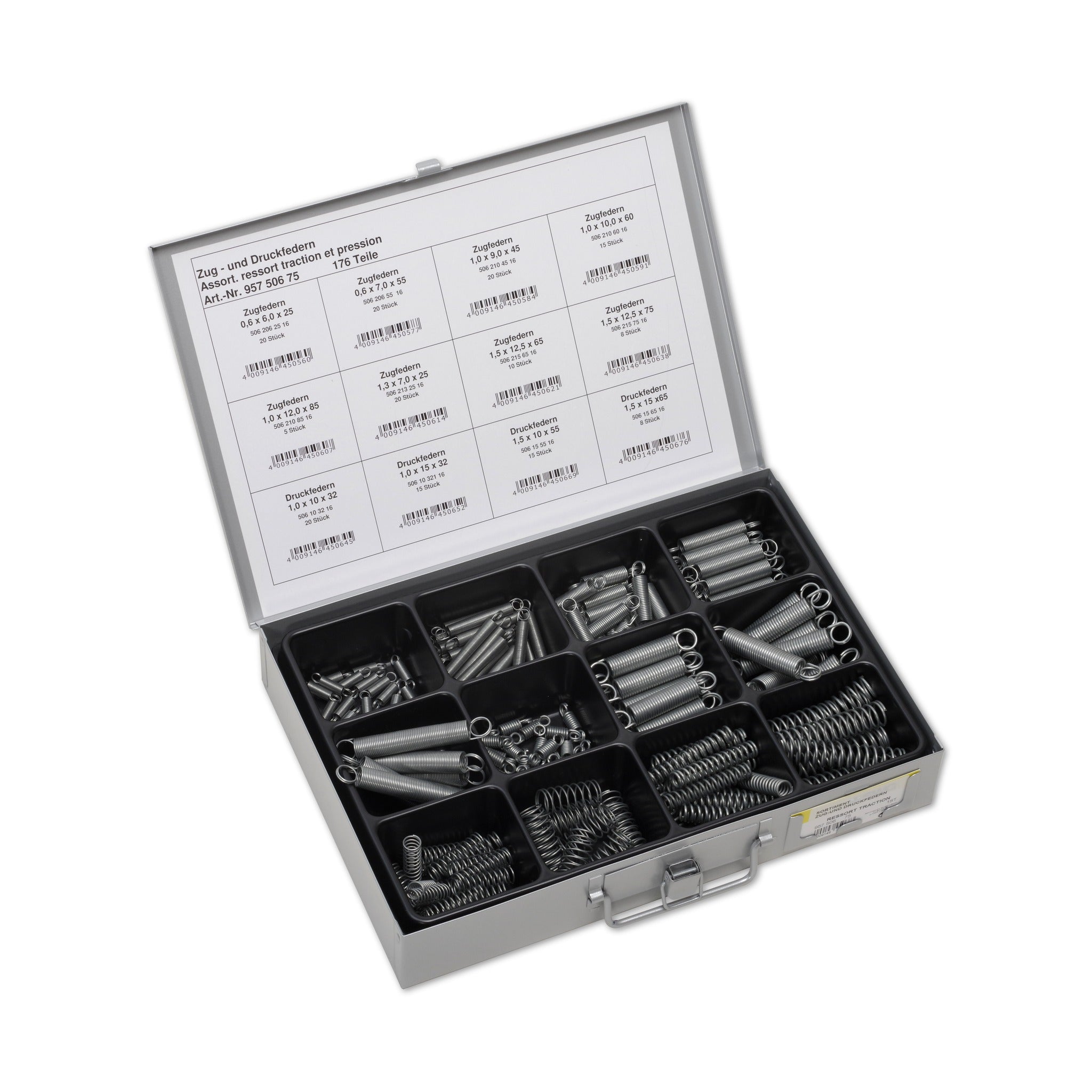

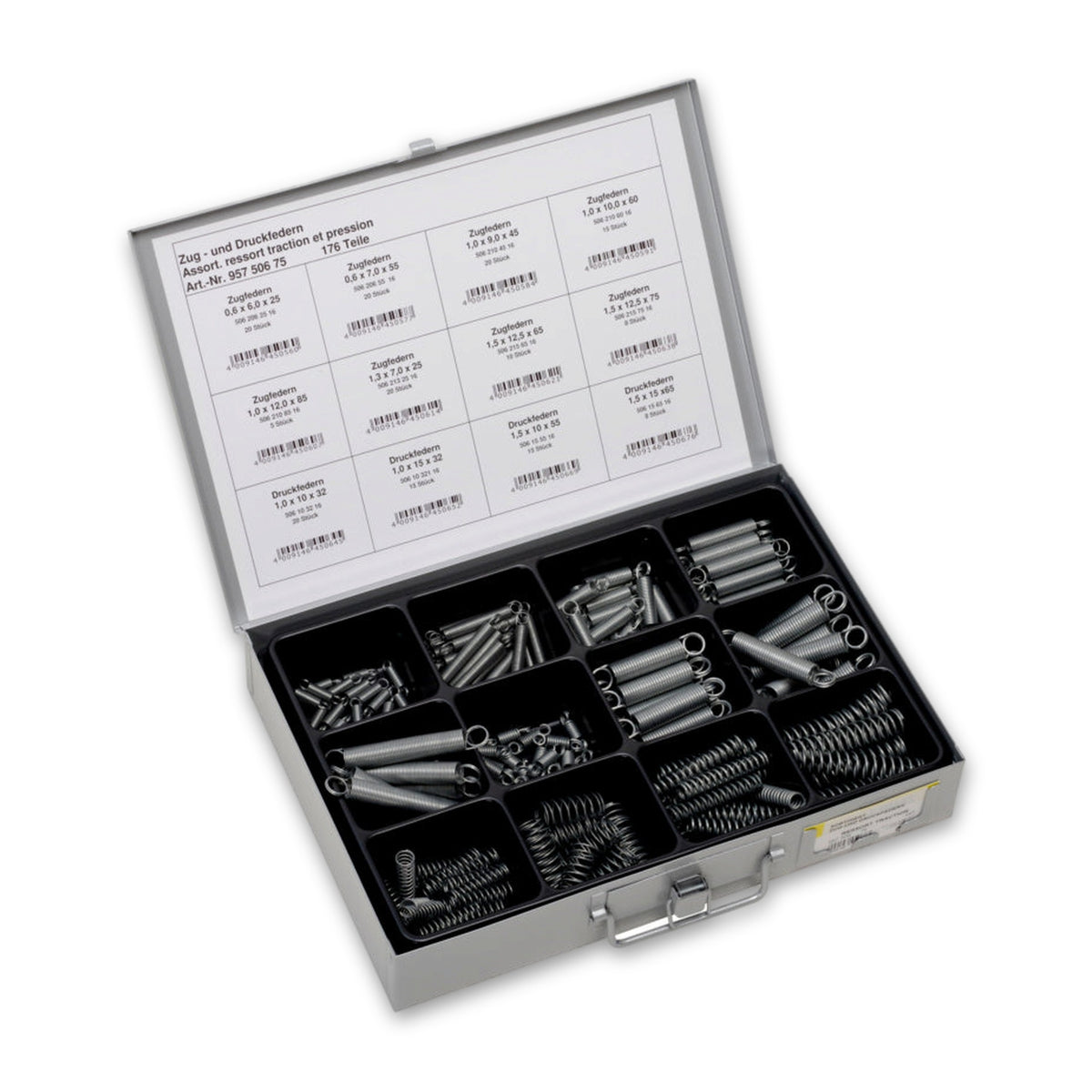

Zug- und Druckfedern-Sortiment, verzinkt, 176-teilig

Das Sortiment hält Zugfedern mit Doppelöse und Druckfedern aus verzinktem Federstahl in zwölf Fächern bereit, zusammen 176 Teile. Es ist für Werkstatt und Instandhaltung gedacht, wo erst an der zerlegten Baugruppe feststeht, welche Feder gebraucht wird.

Nach Größe getrennt in zwölf Fächern

Acht Fächer enthalten Zugfedern, vier Druckfedern, jede Größe hat ihr eigenes Fach; die Einlage im Deckel gibt die Größen an.

Zug oder Druck: Die Kraftrichtung entscheidet

Eine Zugfeder wird in Achsrichtung auseinandergezogen und überträgt die Kraft über ihre Ösen auf die Befestigungspunkte; üblich ist sie in Rückstellmechanismen, Verschlüssen und Klappen. Eine Druckfeder wird zusammengedrückt und gibt die aufgenommene Energie beim Entlasten wieder ab; üblich ist sie in Rückstellmechanismen, Ventilen und Verriegelungen.

So findet sich die passende Feder im Fach

Bei einer Druckfeder bestimmt der Einbauraum die Wahl: die größte mögliche freie Länge und der verfügbare Durchmesser. Läuft die Feder in einer Bohrung oder Hülse, zählt ihr Außendurchmesser, sitzt sie auf einem Dorn oder einer Welle, ihr Innendurchmesser. Bei einer Zugfeder werden die Abstände der Befestigungspunkte in Ruhe und betätigt gemessen, dazu Form und Lage der Ösen.

Wo das Sortiment gebraucht wird

Üblich ist das in Instandhaltung, Werkstatt und Reparaturbetrieben: Ersetzt wird etwa die Rückstellfeder an einer Klappe oder einem Hebel durch eine Zugfeder, die Feder in einer Verriegelung oder einem Ventil durch eine Druckfeder.

Häufige Fragen

Woran erkennt man, ob eine Zug- oder eine Druckfeder gebraucht wird?

Daran, was die Feder tun soll: Zieht sie zwei Punkte zusammen, ist es eine Zugfeder, drückt sie zwei Punkte auseinander, eine Druckfeder.

Für welche Aufgaben ist das Sortiment gedacht?

Als Vorrat für den Ersatz einer Feder, wenn die Größe erst an der Baugruppe feststeht. Zu den Größen sind keine Federkräfte, Prüflängen oder Lebensdauerwerte angegeben; wo ein Federbruch Personen gefährden kann oder die Feder berechnet werden muss, ist eine einzeln ausgelegte Feder mit Herstellerwerten die bessere Wahl. Wer eine bestimmte Kraft braucht, fragt vorab beim Hersteller nach.

Wie weit darf eine Zugfeder ausgezogen werden?

Über die Prüflänge hinaus sollte eine Zugfeder nur nach technischer Prüfung gedehnt werden. Zu starkes Ausziehen kann bleibende Verformung, nachlassende Vorspannung oder Schäden an den Ösen hinterlassen. Ohne angegebene Prüflänge gilt: die Feder im Einbau nur wenig dehnen und danach auf bleibende Längung prüfen.

Muss eine Druckfeder geführt werden?

Bei langen, schlanken Druckfedern ja, weil sie sonst seitlich ausknicken können; kurze, gedrungene Druckfedern brauchen meist keine Führung. Üblich ist ein Dorn oder eine Hülse.
