Zugfeder Federstahl: Rückstellfeder mit Öse an beiden Enden

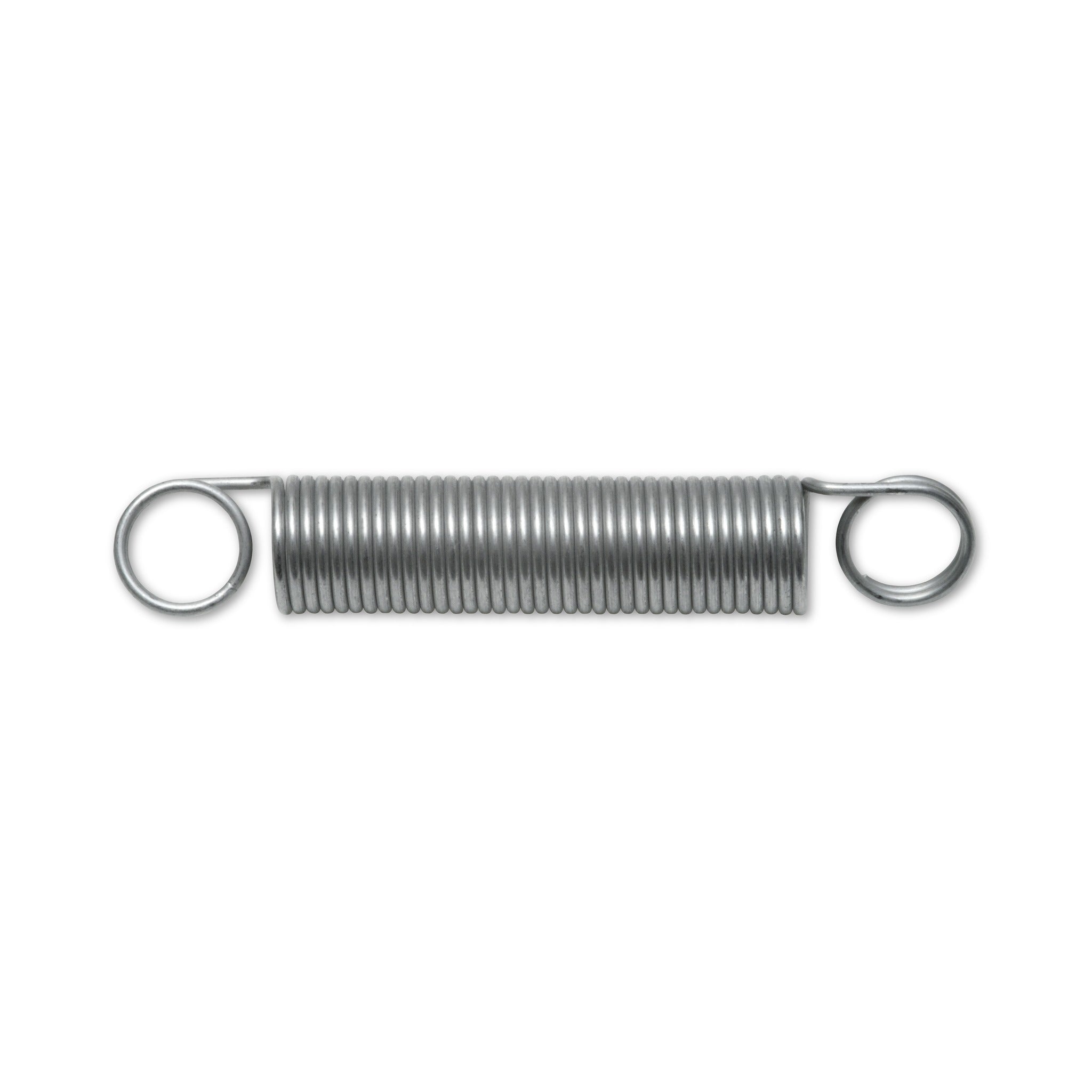

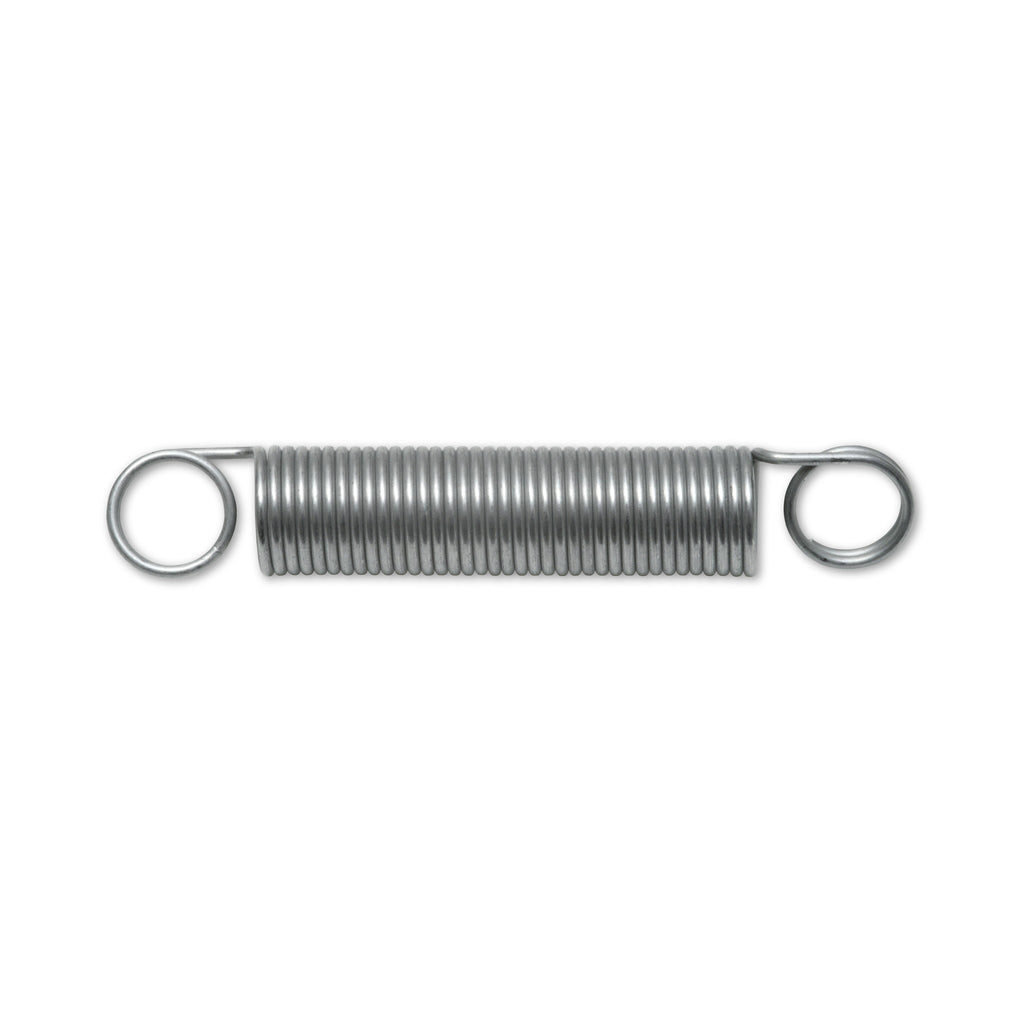

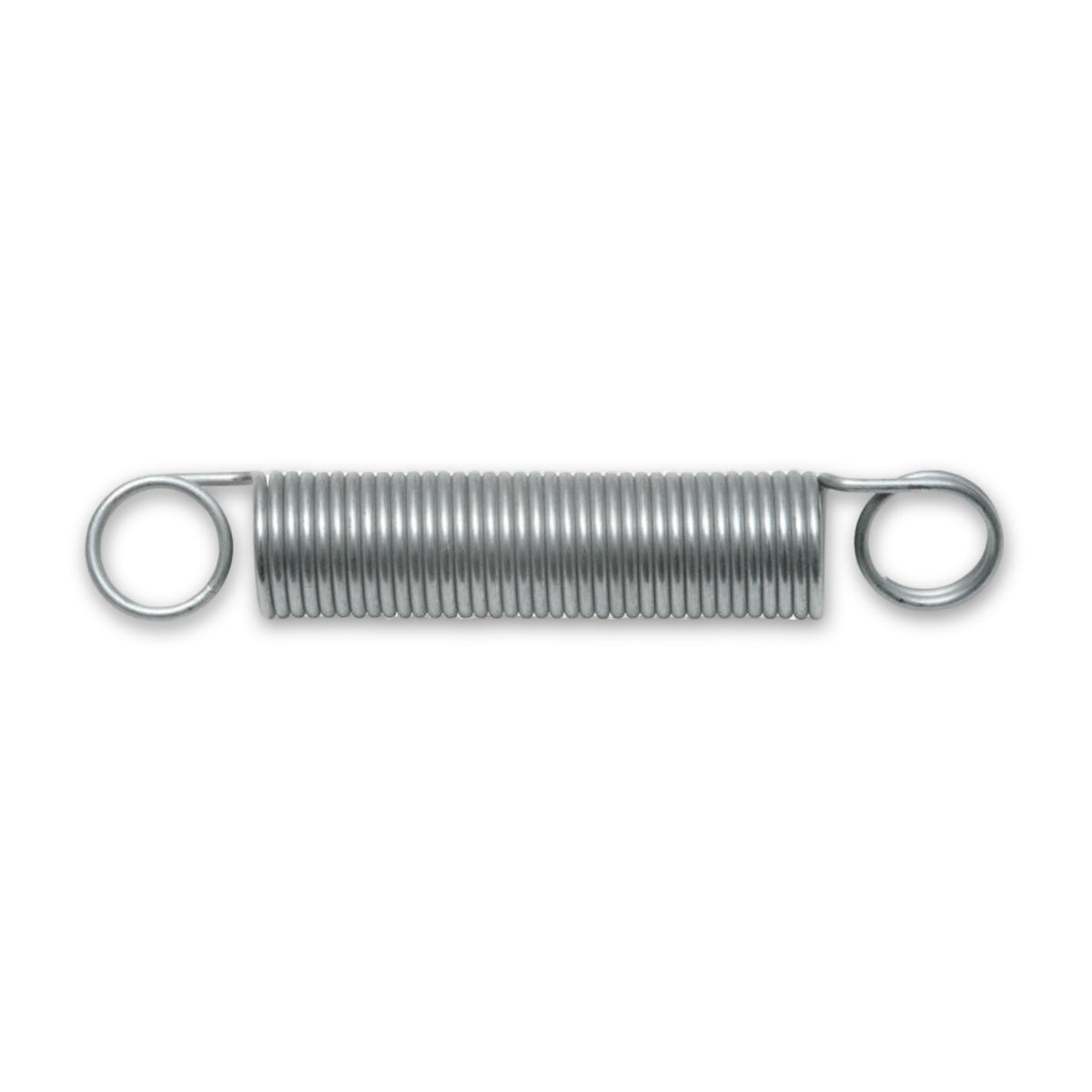

Zugfeder mit Doppelöse, Federstahl, DIN 2097: Produktansicht

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Holt Klappen und Hebel selbsttätig in die Ruhelage

Die Zugfeder aus Federstahl trägt an beiden Enden je eine Öse. Sie wird an zwei Punkten eingehängt und arbeitet bei axialer Verlängerung, damit ein Mechanismus nach dem Loslassen in die Ausgangsstellung zurückläuft. Über die Auswahl entscheiden der Abstand der Befestigungspunkte und die Größenangabe aus Drahtdurchmesser, Außendurchmesser und Länge.

Wenn der Rückholer fehlt, bleibt die Klappe offen

Eine Klappe steht offen, ein Betätigungshebel bleibt hängen, ein Verschluss schnappt nicht mehr zu. Ist die Feder gebrochen oder ausgeleiert, bleibt der Austausch eine kleine Instandsetzung am vorhandenen Gestänge. Federn dieser Bauart sitzen in Klappen und Hauben von Maschinen, in Gestängen der Kfz- und Landmaschinenwerkstatt, in Beschlägen bei Tischler und Metallbau, an Toren und Deckeln in der Hausmeisterei und in Geräten der Heimwerkstatt.

Eingehängt wird an beiden Enden

Die Ösen kommen in Haken, Bolzen oder Stifte; die Kraft läuft über sie in den Federkörper, und zwar in Achsrichtung. Eingebaut wird am entlasteten Mechanismus. Die höchsten Beanspruchungen entstehen bei Zugfedern häufig im Übergang zwischen Federkörper und Öse.

Woran die passende Ausführung zu erkennen ist

Die Größenangabe nennt in dieser Reihenfolge Drahtdurchmesser, Außendurchmesser und Länge, etwa 1,0 × 10,0 × 60. Vorspannung und Federrate bleiben getrennte Größen: Die Vorspannung ist zu überwinden, bevor sich der Federkörper verlängert; die Federrate beschreibt danach die Kraftänderung je Millimeter Weg.

Häufige Fragen

Ist die Feder gegen Korrosion geschützt?

Die Oberfläche ist als verzinkt angegeben. Bei dauernder Nässe, im Freien oder bei aggressiven Medien sind Zugfedern aus nichtrostendem Federstahl die übliche Wahl.

Bis zu welcher Temperatur ist die Feder angegeben?

Der Temperaturbereich ist mit bis 100 °C angegeben. Liegt die Einbaustelle dauerhaft darüber, etwa im heißen Motorraum, ist diese Ausführung nicht die richtige.

Wie weit darf die Feder gespannt werden?

Nur so weit, dass sie nach dem Loslassen wieder vollständig auf ihre Ausgangslänge zurückgeht. Eine zulässige Auszugslänge je Ausführung ist in den Produktdaten nicht angegeben. Bleibt die Feder nach dem Entlasten länger als zuvor, war der Weg zu groß; dann passt eine längere oder eine stärkere Ausführung besser.

Zugfeder oder Druckfeder?

Das entscheidet die Kraftrichtung im Einbau: Wird der Mechanismus durch Ziehen zurückgeholt, ist die Zugfeder die Bauart; wird er gedrückt, die Druckfeder. Eine Zugfeder arbeitet bei axialer Verlängerung, eine Druckfeder bei axialer Verkürzung. Beide Bauarten kommen in Rückstellmechanismen vor.

Produktidentifikation

Artikelnummer	5062062516
EAN / GTIN	4009146450560
Produkttyp	Zugfedern

Hersteller	SWG Schraubenwerk Gaisbach GmbH
Straße und Nummer	Am Bahnhof 50
PLZ	74638
Ort	Waldenburg
Land	Deutschland
Elektronischer Kontakt	info@swg.de

Material / Zusammensetzung

Material	Grundwerkstoff: Federstahl; Oberfläche: verzinkt (so angegeben)

Technische Daten

Werkstoff: Federstahl
Oberfläche: verzinkt (so angegeben)
Ausführung: Öse an beiden Enden
Norm laut Produktangabe: DIN 2097 (Gütevorschriften für kaltgeformte Zugfedern, Ausgabe 1973-05)
Zulässige Schubspannung: 875 N/mm²
Temperaturbereich: bis 100 °C

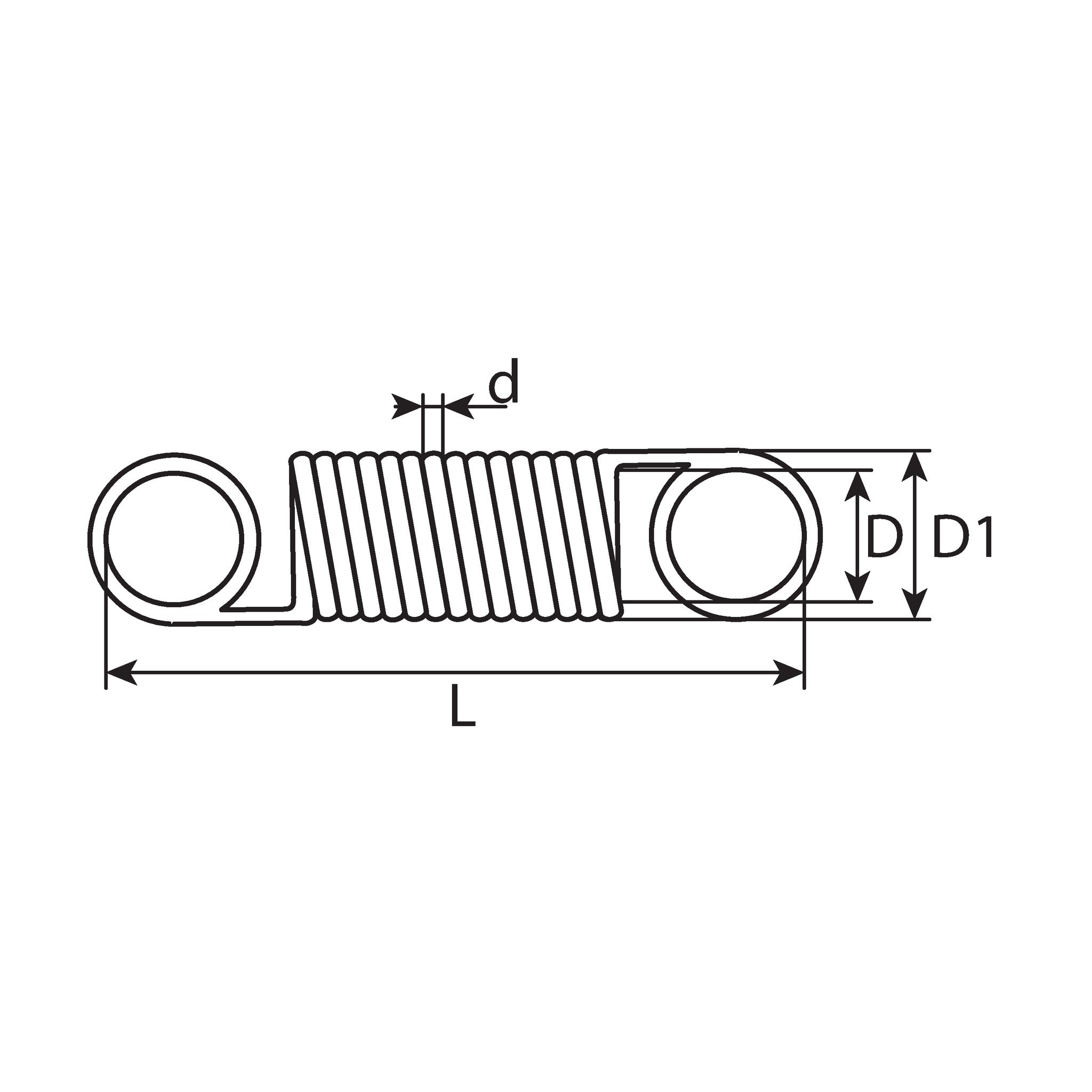

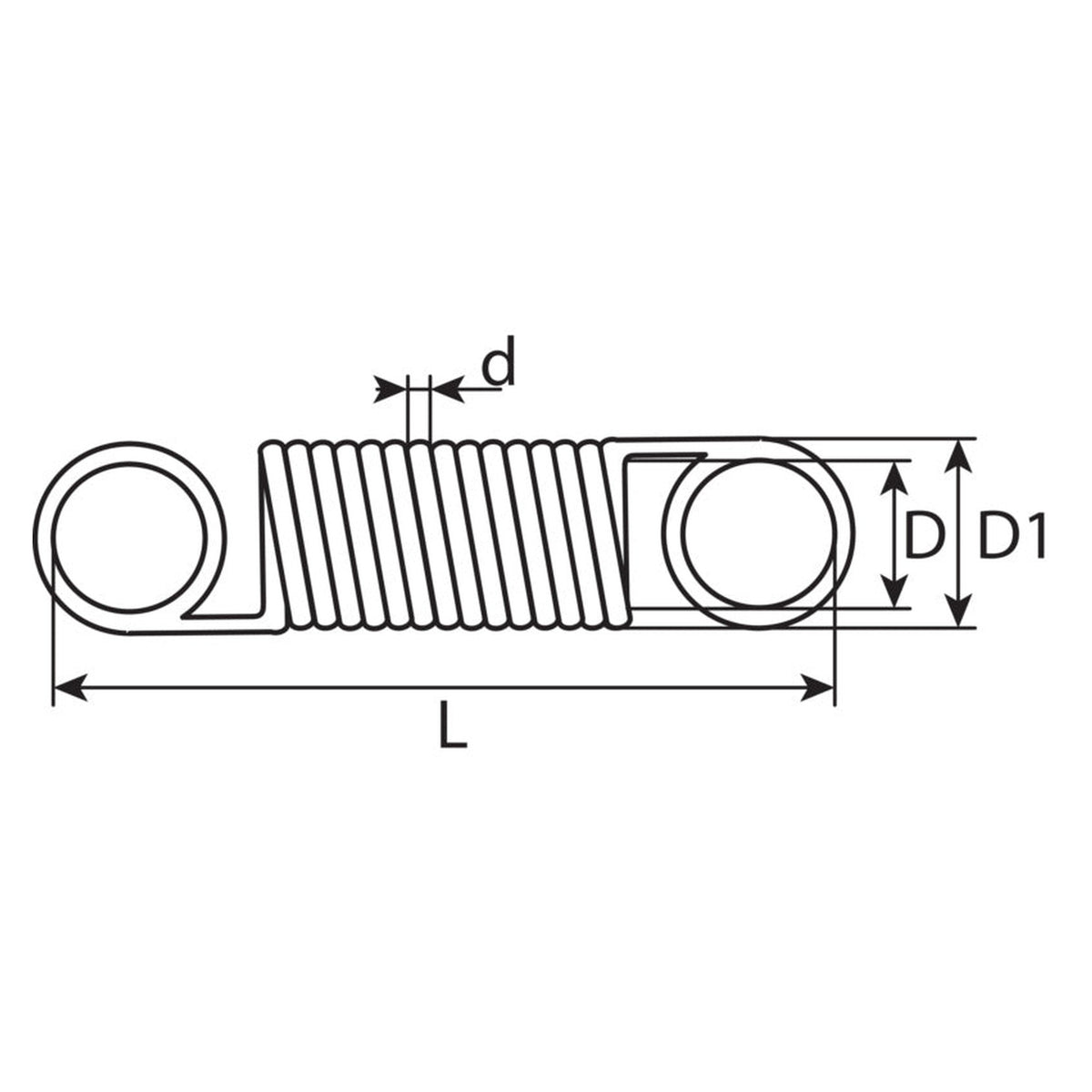

Größenangabe: Drahtdurchmesser × Außendurchmesser × Länge min. in mm
Maße je Ausführung (Drahtdurchmesser / Innendurchmesser / Außendurchmesser / Länge min. / Länge max. / federnde Windungen):
0,6 × 6,0 × 25: 0,6 mm / 4,8 mm / 6,0 mm / 25 mm / 50,76 mm / 23 Stück
0,6 × 7,0 × 55: 0,6 mm / 5,8 mm / 7,0 mm / 55 mm / 149,6 mm / 65 Stück
1,0 × 9,0 × 45: 1,0 mm / 7,0 mm / 9,0 mm / 45 mm / 93,27 mm / 25 Stück
1,0 × 10,0 × 60: 1,0 mm / 8,0 mm / 10,0 mm / 60 mm / 154 mm / 39 Stück
1,0 × 12,0 × 85: 1,0 mm / 10,0 mm / 12,0 mm / 85 mm / 291,4 mm / 59 Stück
1,3 × 7,0 × 25: 1,3 mm / 4,4 mm / 7,0 mm / 25 mm / 31 mm / 8 Stück
1,5 × 12,5 × 65: 1,5 mm / 9,5 mm / 12,5 mm / 65 mm / 135 mm / 27 Stück
1,5 × 12,5 × 75: 1,5 mm / 9,5 mm / 12,5 mm / 75 mm / 155,4 mm / 31 Stück
Polybeutel je Ausführung (Inhalt / Breite × Höhe × Tiefe / Bruttogewicht):
0,6 × 6,0 × 25: 20 Stück / 40 mm × 20 mm × 70 mm / 24 g
0,6 × 7,0 × 55: 20 Stück / 60 mm × 40 mm × 60 mm / 70 g
1,0 × 9,0 × 45: 20 Stück / 60 mm × 30 mm × 70 mm / 105 g
1,0 × 10,0 × 60: 15 Stück / 60 mm × 20 mm × 90 mm / 119 g
1,0 × 12,0 × 85: 5 Stück / 60 mm × 10 mm × 90 mm / 73 g
1,3 × 7,0 × 25: 20 Stück / 40 mm × 20 mm × 70 mm / 56 g
1,5 × 12,5 × 65: 10 Stück / 70 mm × 30 mm × 70 mm / 149 g
1,5 × 12,5 × 75: 8 Stück / 70 mm × 20 mm × 80 mm / 144 g
Gewicht: 24 g
