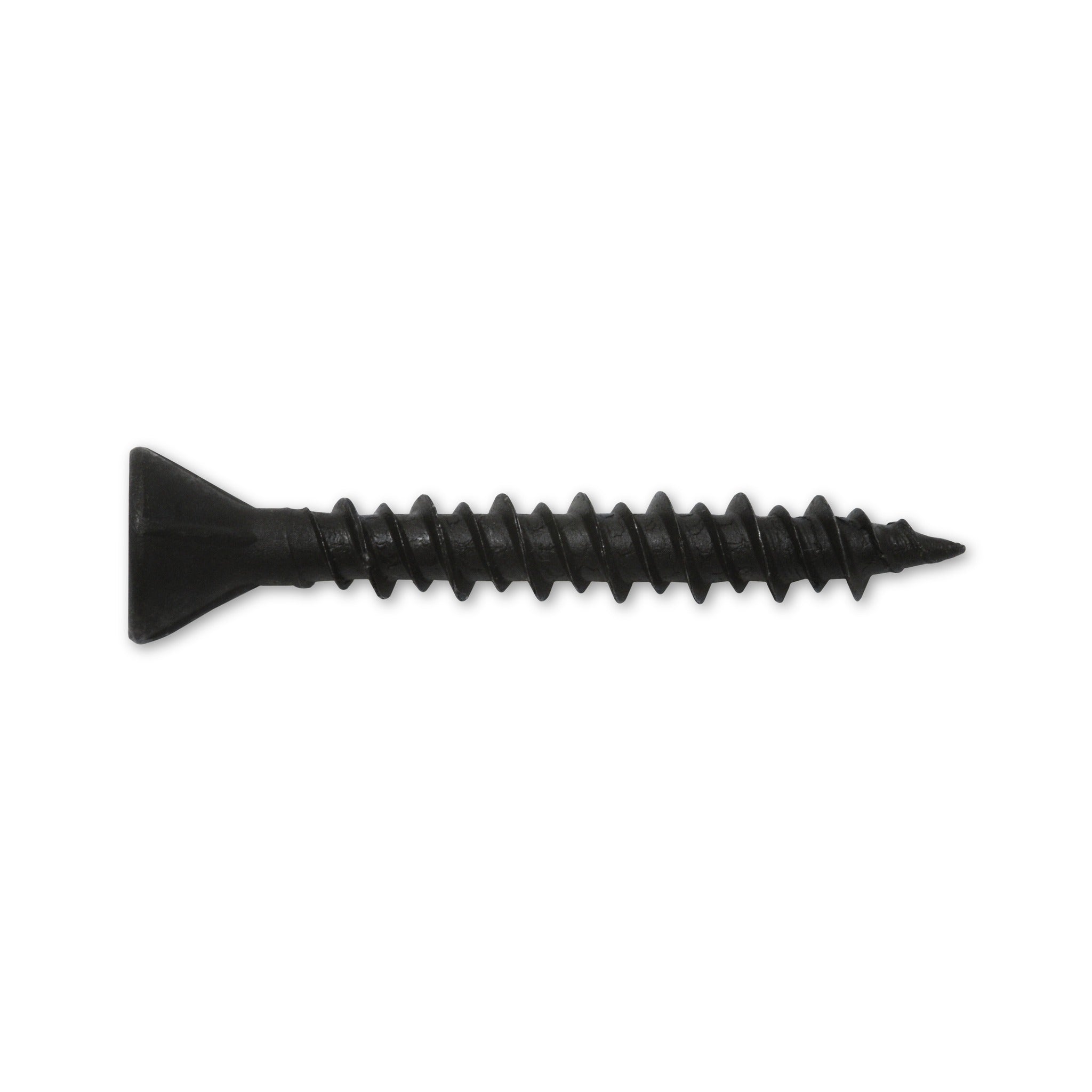

Akustik-Paneel-Schrauben mit Nadelspitze

Setzt an, wo der Punkt gesetzt ist

Akustik-Paneele werden in der sichtbaren Fläche verschraubt, und ein verlaufener Ansatzpunkt bleibt dort zu sehen. Für die Nadelspitze dieser Ausführung ist ein exaktes Positionieren der Schraube angegeben. Als Untergründe genannt sind die Holzunterkonstruktion, Leichtbauprofile und Metallständerwerk bis 1,0 mm Wandstärke; für Mauerwerk und Beton gehört ein dafür vorgesehener Dübel dazu.

Die Länge folgt der Unterkonstruktion

Bei einer Unterkonstruktion aus Metall soll die Schraube das Profil um wenigstens 10 mm überragen und um nicht mehr als 25 mm, weil sie sich beim Eindrehen sonst erhitzt. Bei Holz gilt stattdessen eine Mindesteindringtiefe, gerechnet als Vielfaches des Gewindedurchmessers und bezogen allein auf den Gewindeteil. Paneeldicke und Unterkonstruktion zusammen ergeben daraus die nötige Länge.

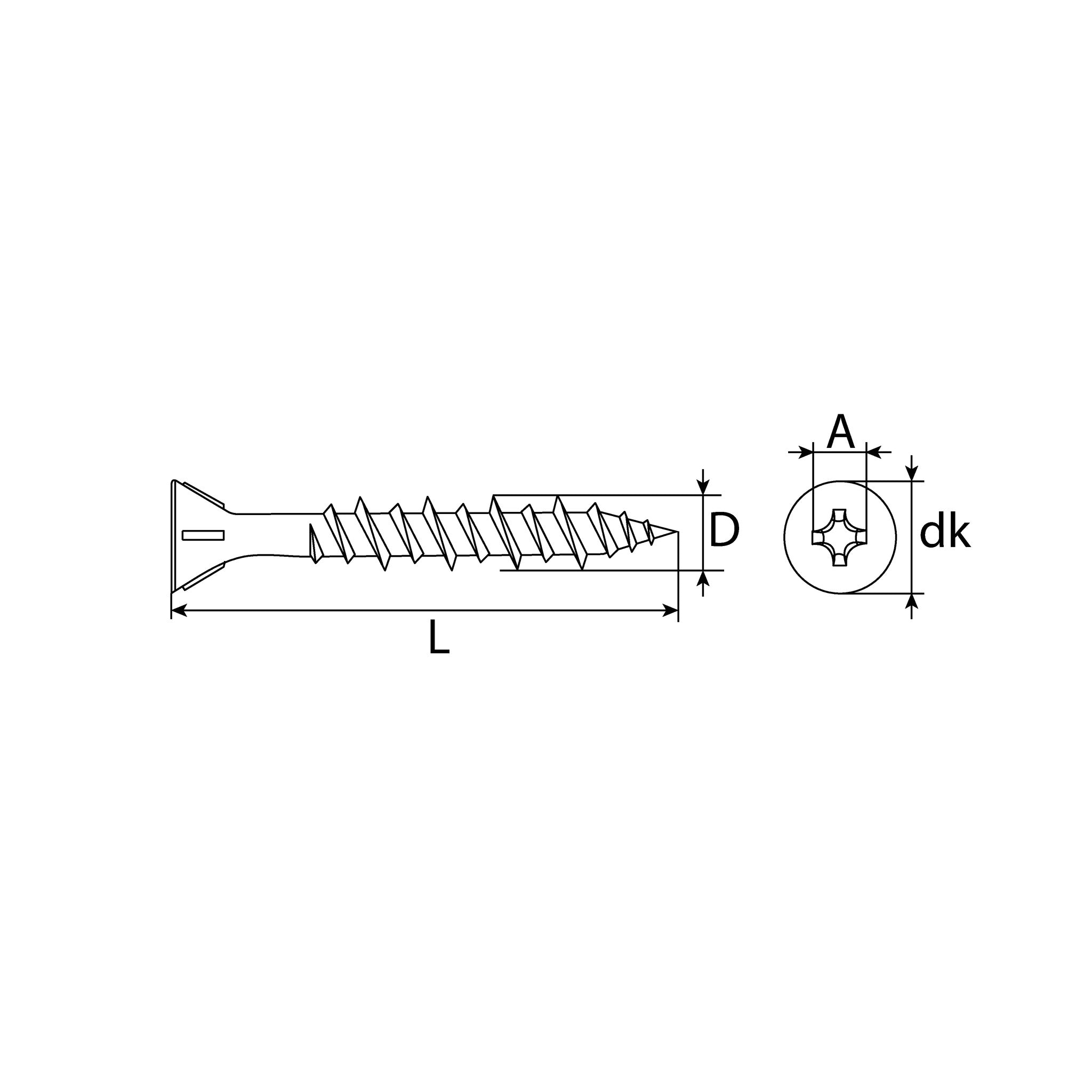

Kopf, Gewinde und Größe

• Doppelgängiges HiLo-Gewinde: Im Trockenbau ist ein doppelgängiges Gewinde dem dünnwandigen Blech zugeordnet, ein eingängiges dem Holz. Vom Gewinde hängt ab, wie schnell die Schraube beim Eindrehen vorrückt, und davon wiederum, wie viel Material sie auswirft.

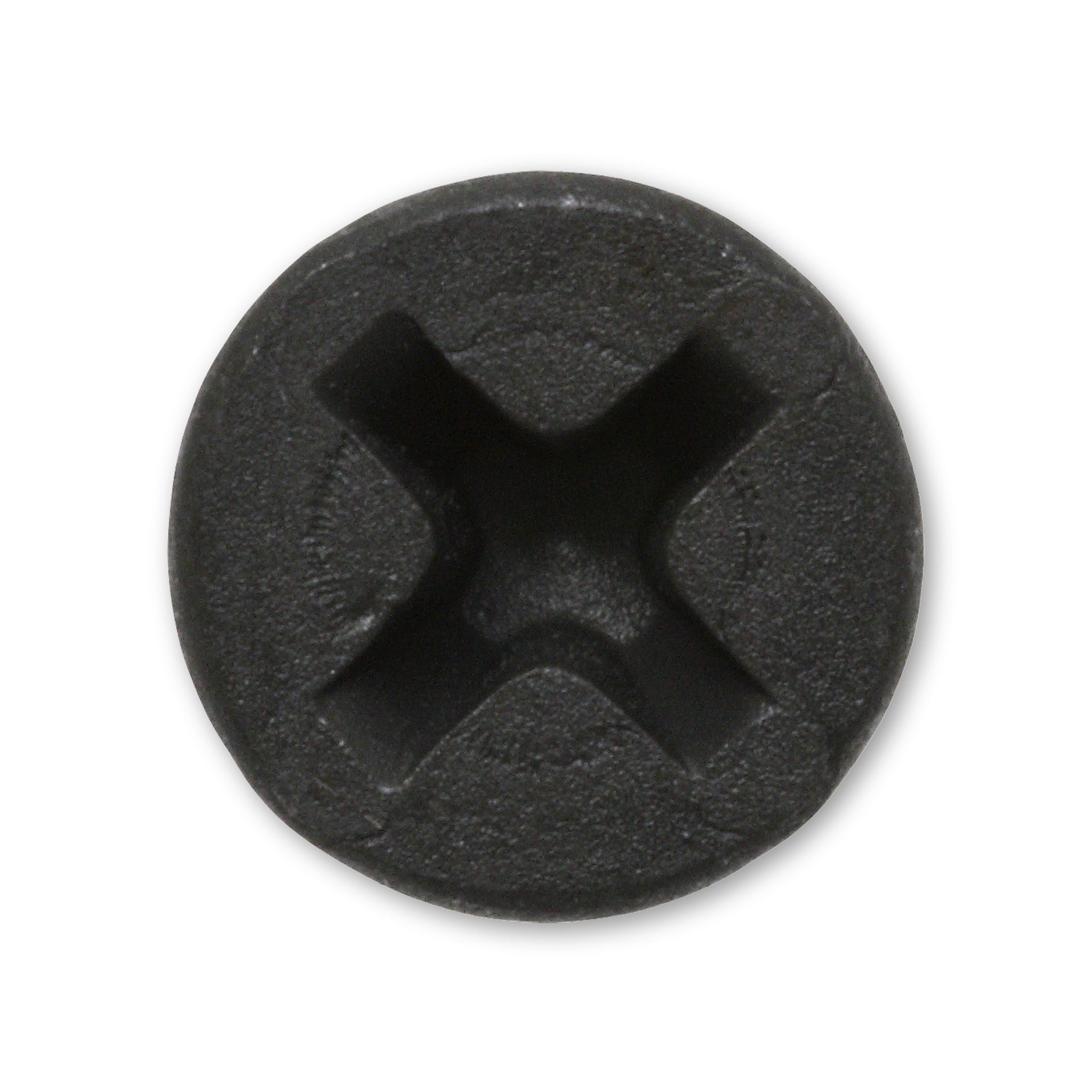

• Senkkopf: Die Kopfform richtet sich nach dem Plattenwerkstoff; bei Platten höherer Rohdichte fallen die Köpfe häufig kleiner aus oder tragen Fräsrippen.
• Nenndurchmesser 3,9 mm: Die Typentabellen des Trockenbaus führen Nenndurchmesser von 3,5 bis 5,5 mm; 3,9 mm zählt zu den Größen, die daneben am Markt geführt werden.

Häufige Fragen

Lassen sich damit auch Latten und Balken verbinden?

Gedacht ist die Schraube für das Befestigen von Paneelen auf einer vorhandenen Unterkonstruktion. Werden Holzbauteile untereinander verbunden, etwa eine Traglatte auf einer Grundlatte, verlangt das Regelwerk Verbindungsmittel nach DIN EN 14592 oder einen entsprechenden Verwendbarkeitsnachweis; für diese Ausführung ist ein solcher Nachweis nicht zugesagt.

Was gilt für Feuchträume und den Außenbereich?

Für diese Fälle wird auf geeignete Werkstoffe und Oberflächen verwiesen, etwa auf Verbindungsmittel aus nichtrostenden Stählen oder feuerverzinkte Ausführungen. Eine phosphatierte Stahlschraube gehört nicht in diese Aufzählung; ihr Platz ist der trockene Innenausbau.

Passt die Schraube zu meinem Akustikpaneel?

Über die Auswahl entscheiden der Plattenwerkstoff, die Unterkonstruktion und die Vorgaben des Systemgebers, der die Befestigungsmittel zu seinen Platten häufig selbst festlegt. Eine Zulassung für ein bestimmtes Paneel oder ein bestimmtes System folgt aus der Gattungsbezeichnung nicht, ebenso wenig ein Zahlenwert zu Auszug oder Haltekraft; die Konstruktionsverantwortung liegt beim Anwender.
